球面展开（Spherical Mapping）

原理

球面展开（Spherical Mapping）是一种将三维模型的表面映射到一个虚拟球体上，然后将该球体展开为二维平面的技术。每个点的 UV 坐标由其在球体上的位置决定。具体步骤如下：

定义球体：首先定义一个单位球体，通常以原点为中心，半径为1。
计算球面坐标：对于三维模型上的每个点，计算其在球体上的位置，通常使用球坐标系（经度和纬度）来表示。
转换为 UV 坐标：根据球面坐标，将其转换为 UV 坐标。UV 坐标通常在 [0, 1] 范围内。
- 经度（longitude）对应 U 坐标。
- 纬度（latitude）对应 V 坐标。
纹理映射：将纹理应用到展开后的二维平面上。

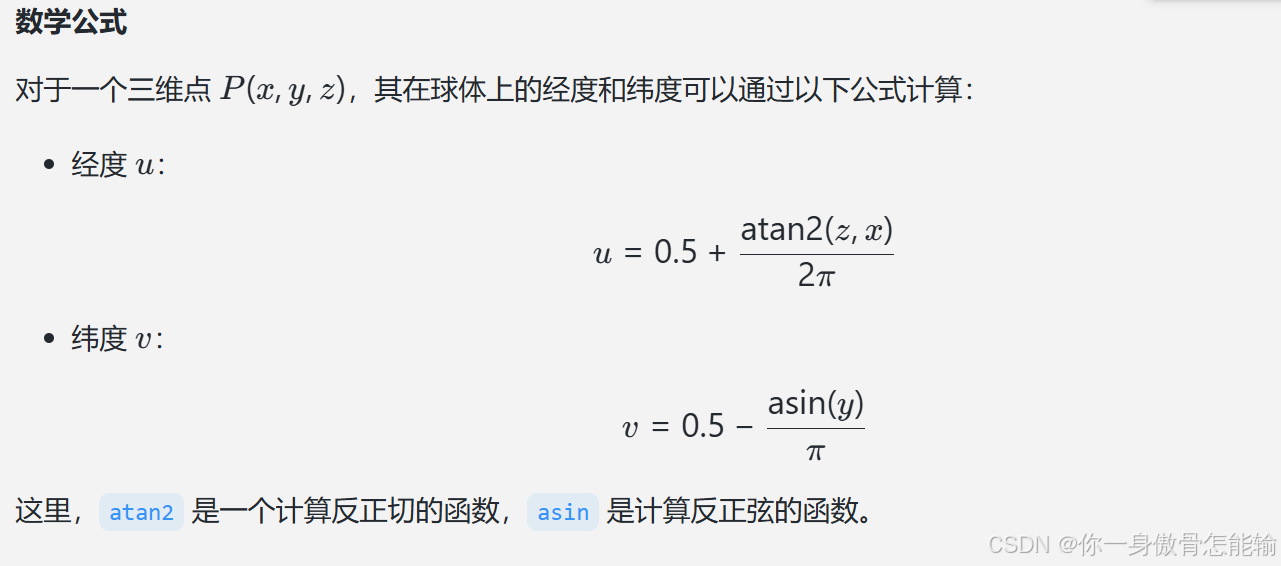

在这里插入图片描述

应用

球面展开特别适合于球形或圆形物体的纹理映射，例如：

球体：如地球、篮球等。
头部模型：在角色建模中，通常使用球面展开来为角色的头部添加纹理。
圆形物体：如圆盘、轮子等。

示例代码

以下是一个简单的 Python 示例，使用 Pygame 和 NumPy 来演示如何实现球面展开。

import pygame
import numpy as np
import sys

# 初始化 Pygame
pygame.init()

# 设置窗口
width, height = 800, 600
screen = pygame.display.set_mode((width, height))
pygame.display.set_caption("Spherical Mapping Example")

# 加载纹理
texture = pygame.image.load("texture.png")  # 请确保有一个名为 texture.png 的纹理文件

# 球体参数
radius = 200
num_latitude = 20
num_longitude = 20

# 主循环
while True:
    for event in pygame.event.get():
        if event.type == pygame.QUIT:
            pygame.quit()
            sys.exit()

    # 清屏
    screen.fill((255, 255, 255))

    # 绘制球体的纹理
    for i in range(num_latitude):
        for j in range(num_longitude):
            # 计算经度和纬度
            theta = np.pi * (i / num_latitude)  # 纬度
            phi = 2 * np.pi * (j / num_longitude)  # 经度

            # 计算球面上的点
            x = radius * np.sin(theta) * np.cos(phi)
            y = radius * np.sin(theta) * np.sin(phi)
            z = radius * np.cos(theta)

            # 将三维点转换为屏幕坐标
            screen_x = int(width / 2 + x)
            screen_y = int(height / 2 - y)

            # 计算 UV 坐标
            u = j / num_longitude
            v = i / num_latitude

            # 绘制纹理
            screen.blit(texture, (screen_x, screen_y), (u * texture.get_width(), v * texture.get_height(), texture.get_width() // num_longitude, texture.get_height() // num_latitude))

    # 更新显示
    pygame.display.flip()

代码说明

初始化 Pygame：设置窗口和基本参数。
加载纹理：加载一个纹理图像（请确保在同一目录下有一个名为 texture.png 的文件）。
球体参数：定义球体的半径和经纬度的分段数。
主循环：处理事件，清屏并绘制球体的纹理，最后更新显示。

注意事项

确保在运行代码之前安装了 Pygame 和 NumPy 库，可以通过 pip install pygame numpy 来安装。
需要准备一个纹理图像文件（如 texture.png），以便在程序中加载和显示。
该示例仅展示了如何将球体的纹理映射到二维平面上，实际应用中可能需要更复杂的处理和优化。

扩展

动态纹理：可以实现动态纹理映射，例如在球体上显示实时视频或动画。
交互性：可以添加用户交互功能，让用户旋转球体以查看不同的纹理部分。
多种形状：可以扩展代码以支持其他形状的纹理映射，例如椭球体或其他复杂形状。

通过这个简单的案例，你可以理解球面展开的基本原理，并在此基础上进行更复杂的实现和应用。

接下来我们可以进一步探讨球面展开（Spherical Mapping）的更多细节和应用，包括如何优化代码、处理不同的纹理映射、以及在实际项目中的应用场景。

进一步优化和扩展

1. 优化绘制性能

在上面的示例中，我们逐个绘制了球体的每个点，这在点数较多时可能会导致性能问题。可以考虑以下优化方法：

使用三角形网格：而不是逐点绘制，可以将球体划分为三角形网格，然后使用 Pygame 的 draw.polygon 方法来绘制这些三角形。这样可以减少绘制调用的次数。
减少细分：根据需要调整 num_latitude 和 num_longitude 的值，以减少绘制的点数，从而提高性能。

2. 处理不同的纹理映射

纹理重复：如果纹理的尺寸小于球体的表面，可以考虑在 UV 坐标中实现纹理的重复效果。通过调整 UV 坐标，可以使纹理在球体表面上重复。
动态纹理：可以使用实时生成的纹理，例如使用 Perlin 噪声生成的纹理，来创建更复杂的效果，如云层、地形等。

3. 交互性

旋转和缩放：可以添加鼠标事件来实现球体的旋转和缩放。通过捕捉鼠标的移动和滚轮事件，可以让用户与球体进行交互。
视角变化：可以实现不同的视角切换，例如从正面、侧面、顶部等不同角度查看球体。

示例：使用三角形网格绘制球体

以下是一个优化后的示例，使用三角形网格来绘制球体：

import pygame
import numpy as np
import sys

# 初始化 Pygame
pygame.init()

# 设置窗口
width, height = 800, 600
screen = pygame.display.set_mode((width, height))
pygame.display.set_caption("Spherical Mapping with Triangle Mesh")

# 加载纹理
texture = pygame.image.load("texture.png")  # 请确保有一个名为 texture.png 的纹理文件

# 球体参数
radius = 200
num_latitude = 20
num_longitude = 20

# 计算球体的顶点和三角形
vertices = []
triangles = []

for i in range(num_latitude):
    theta = np.pi * (i / num_latitude)  # 纬度
    for j in range(num_longitude):
        phi = 2 * np.pi * (j / num_longitude)  # 经度

        # 计算球面上的点
        x = radius * np.sin(theta) * np.cos(phi)
        y = radius * np.sin(theta) * np.sin(phi)
        z = radius * np.cos(theta)

        # 存储顶点
        vertices.append((x, y, z))

        # 计算 UV 坐标
        u = j / num_longitude
        v = i / num_latitude

        # 计算纹理坐标
        texture_coords = (u * texture.get_width(), v * texture.get_height())

        # 绘制三角形
        if i < num_latitude - 1:
            # 当前行的两个三角形
            triangles.append((len(vertices) - num_longitude + j, len(vertices) - num_longitude + j + 1, len(vertices) - num_longitude + j + num_longitude))
            triangles.append((len(vertices) - num_longitude + j + 1, len(vertices) - num_longitude + j + num_longitude + 1, len(vertices) - num_longitude + j + num_longitude))

# 主循环
while True:
    for event in pygame.event.get():
        if event.type == pygame.QUIT:
            pygame.quit()
            sys.exit()

    # 清屏
    screen.fill((255, 255, 255))

    # 绘制球体的纹理
    for triangle in triangles:
        points = []
        for vertex_index in triangle:
            x, y, z = vertices[vertex_index]
            screen_x = int(width / 2 + x)
            screen_y = int(height / 2 - y)
            points.append((screen_x, screen_y))

        # 绘制三角形
        pygame.draw.polygon(screen, (0, 0, 0), points, 1)  # 绘制三角形边框
        # 这里可以添加纹理映射的代码

    # 更新显示
    pygame.display.flip()

代码说明

三角形网格：在这个示例中，我们计算了球体的顶点并将其存储在 vertices 列表中。然后，我们根据经纬度的划分生成三角形的索引。
绘制三角形：在主循环中，我们使用 pygame.draw.polygon 方法绘制每个三角形的边框。可以在此处添加纹理映射的代码，以便将纹理应用到三角形上。
