圆柱展开(Cylindrical Mapping)

圆柱展开(Cylindrical Mapping)

原理

圆柱展开(Cylindrical Mapping)是一种将三维模型的表面映射到一个虚拟圆柱体上,然后将该圆柱体展开为二维平面的技术。每个点的 UV 坐标由其在圆柱体上的位置决定。具体步骤如下:

  1. 定义圆柱体:首先定义一个圆柱体,通常以原点为中心,具有一定的高度和半径。
  2. 计算圆柱坐标:对于三维模型上的每个点,计算其在圆柱体上的位置,通常使用圆柱坐标系(角度和高度)来表示。
  3. 转换为 UV 坐标:根据圆柱坐标,将其转换为 UV 坐标。
    • 角度(theta)对应 U 坐标。
    • 高度(y)对应 V 坐标。
  4. 纹理映射:将纹理应用到展开后的二维平面上。

在这里插入图片描述

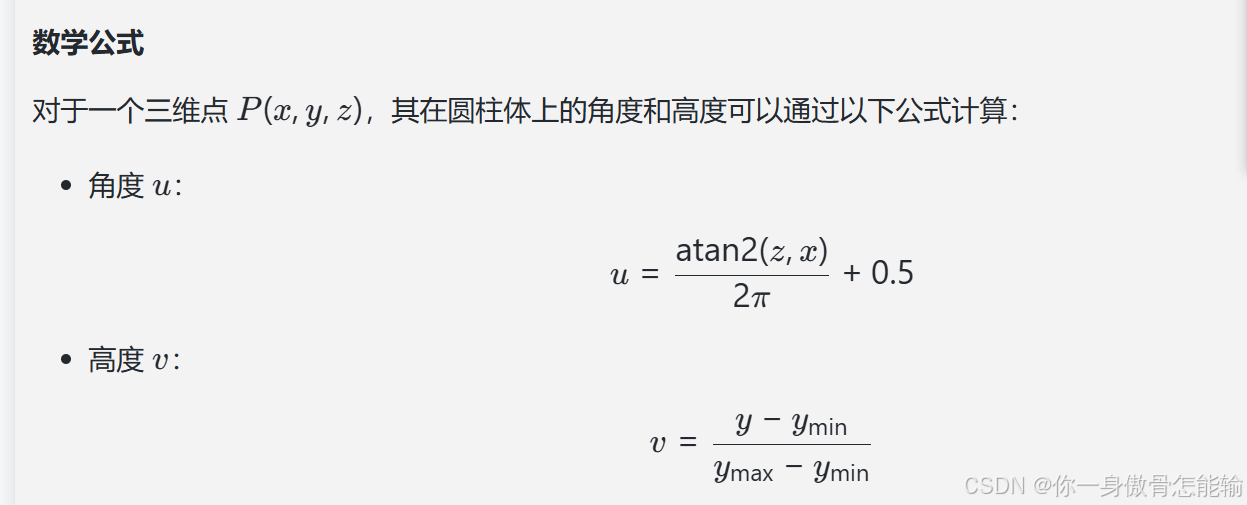

这里,atan2 是一个计算反正切的函数,y_min 和 `y_max 是模型在 y 轴上的最小和最大值。

应用

圆柱展开特别适合于圆柱形物体的纹理映射,例如:

  • 瓶子:如饮料瓶、香水瓶等。
  • 柱子:如建筑物的柱子、灯柱等。
  • 圆筒:如管道、卷轴等。

示例代码

以下是一个简单的 Python 示例,使用 Pygame 和 NumPy 来演示如何实现圆柱展开。

import pygame
import numpy as np
import sys

# 初始化 Pygame
pygame.init()

# 设置窗口
width, height = 800, 600
screen = pygame.display.set_mode((width, height))
pygame.display.set_caption("Cylindrical Mapping Example")

# 加载纹理
texture = pygame.image.load("texture.png")  # 请确保有一个名为 texture.png 的纹理文件

# 圆柱体参数
radius = 100
height_cylinder = 300
num_segments = 20
num_height_segments = 20

# 主循环
while True:
    for event in pygame.event.get():
        if event.type == pygame.QUIT:
            pygame.quit()
            sys.exit()

    # 清屏
    screen.fill((255, 255, 255))

    # 绘制圆柱体的纹理
    for i in range(num_height_segments):
        for j in range(num_segments):
            # 计算圆柱坐标
            theta = 2 * np.pi * (j / num_segments)  # 角度
            y = height_cylinder * (i / num_height_segments)  # 高度

            # 计算圆柱面上的点
            x = radius * np.cos(theta)
            z = radius * np.sin(theta)

            # 将三维点转换为屏幕坐标
            screen_x = int(width / 2 + x)
            screen_y = int(height / 2 - y)

            # 计算 UV 坐标
            u = j / num_segments
            v = i / num_height_segments

            # 绘制纹理
            screen.blit(texture, (screen_x, screen_y), (u * texture.get_width(), v * texture.get_height(), texture.get_width() // num_segments, texture.get_height() // num_height_segments))

    # 更新显示
    pygame.display.flip()

代码说明

  1. 初始化 Pygame:设置窗口和基本参数。
  2. 加载纹理:加载一个纹理图像(请确保在同一目录下有一个名为 texture.png 的文件)。
  3. 圆柱体参数:定义圆柱体的半径、高度和分段数。
  4. 主循环:处理事件,清屏并绘制圆柱体的纹理,最后更新显示。

注意事项

  • 确保在运行代码之前安装了 Pygame 和 NumPy 库,可以通过 pip install pygame numpy 来安装。
  • 需要准备一个纹理图像文件(如 texture.png),以便在程序中加载和显示。
  • 该示例仅展示了如何将圆柱体的纹理映射到二维平面上,实际应用中可能需要更复杂的处理和优化。

扩展

  • 动态纹理:可以实现动态纹理映射,例如在圆柱体上显示实时视频或动画。
  • 交互性:可以添加用户交互功能,让用户旋转圆柱体以查看不同的纹理部分。
  • 多种形状:可以扩展代码以支持其他形状的纹理映射,例如锥体或其他复杂形状。

通过这个简单的案例,你可以理解圆柱展开的基本原理,并在此基础上进行更复杂的实现和应用。

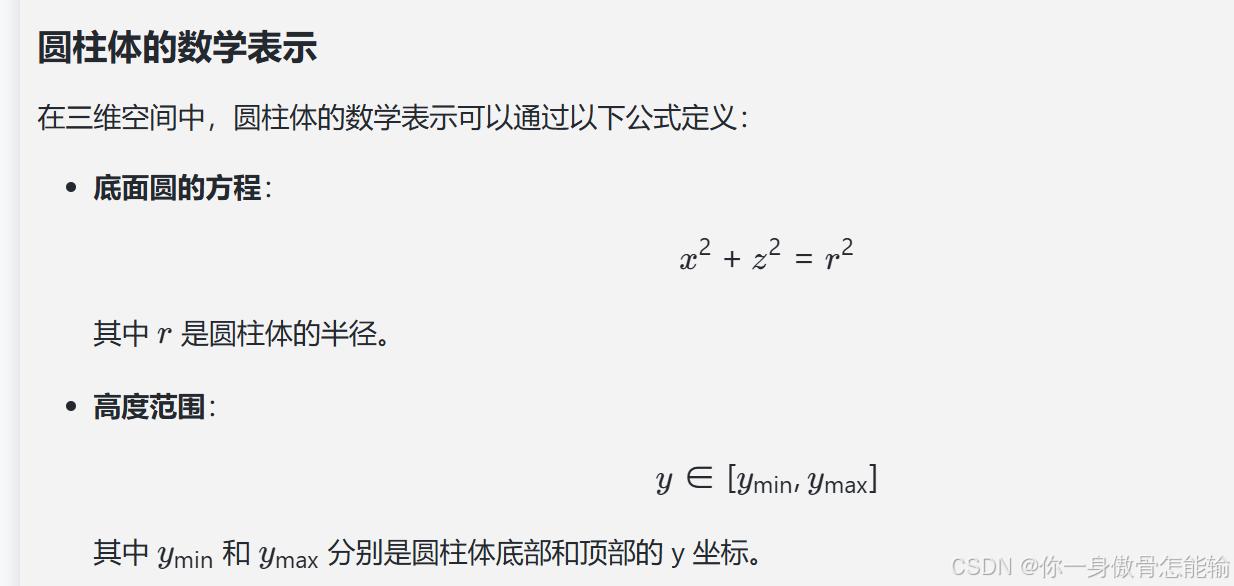

定义圆柱体

在这里插入图片描述

在计算机图形学中,圆柱体通常被定义为一个具有特定半径和高度的三维几何形状。为了在程序中表示一个圆柱体,我们需要确定以下几个参数:

  1. 中心点:圆柱体的中心点,通常以三维坐标表示(x, y, z)。
  2. 半径:圆柱体的底面半径。
  3. 高度:圆柱体的高度,通常沿着 y 轴方向。
  4. 分段数:为了在渲染时更好地表示圆柱体的表面,通常会将圆柱体的侧面分成多个小段。

在这里插入图片描述

圆柱体的顶点计算

为了在程序中绘制圆柱体,我们需要计算其顶点。以下是计算圆柱体顶点的步骤:

  1. 计算底面和顶面的顶点

    • 对于每个分段,计算底面和顶面的顶点坐标。
    • 使用极坐标转换为笛卡尔坐标。
  2. 计算 UV 坐标

    • 根据顶点在圆柱体上的位置计算 UV 坐标,以便进行纹理映射。

示例代码

以下是一个简单的 Python 示例,展示如何定义一个圆柱体并计算其顶点和 UV 坐标。

import numpy as np

# 圆柱体参数
radius = 100  # 半径
height = 300  # 高度
num_segments = 20  # 圆周分段数
y_min = 0  # 底部 y 坐标
y_max = height  # 顶部 y 坐标

# 存储顶点和 UV 坐标
vertices = []
uv_coords = []

# 计算圆柱体的顶点
for i in range(num_segments):
    theta = 2 * np.pi * (i / num_segments)  # 当前角度

    # 计算底面顶点
    x_bottom = radius * np.cos(theta)
    z_bottom = radius * np.sin(theta)
    vertices.append((x_bottom, y_min, z_bottom))  # 底面顶点

    # 计算顶面顶点
    x_top = radius * np.cos(theta)
    z_top = radius * np.sin(theta)
    vertices.append((x_top, y_max, z_top))  # 顶面顶点

    # 计算 UV 坐标
    u = i / num_segments
    uv_coords.append((u, 0))  # 底面 UV
    uv_coords.append((u, 1))  # 顶面 UV

# 打印顶点和 UV 坐标
for vertex in vertices:
    print(f"Vertex: {vertex}")

for uv in uv_coords:
    print(f"UV: {uv}")

代码说明

  1. 参数定义:定义圆柱体的半径、高度、分段数以及底部和顶部的 y 坐标。
  2. 顶点计算:使用循环计算每个分段的底面和顶面顶点的坐标,并将其存储在 vertices 列表中。
  3. UV 坐标计算:根据分段数计算 UV 坐标,并将其存储在 uv_coords 列表中。
  4. 输出结果:打印计算得到的顶点和 UV 坐标。

总结

通过上述步骤,我们可以定义一个圆柱体并计算其顶点和 UV 坐标。这些信息可以用于后续的渲染和纹理映射。在实际应用中,可以根据需要进一步扩展和优化这些计算,以适应不同的场景和需求。

计算圆柱坐标

计算圆柱坐标

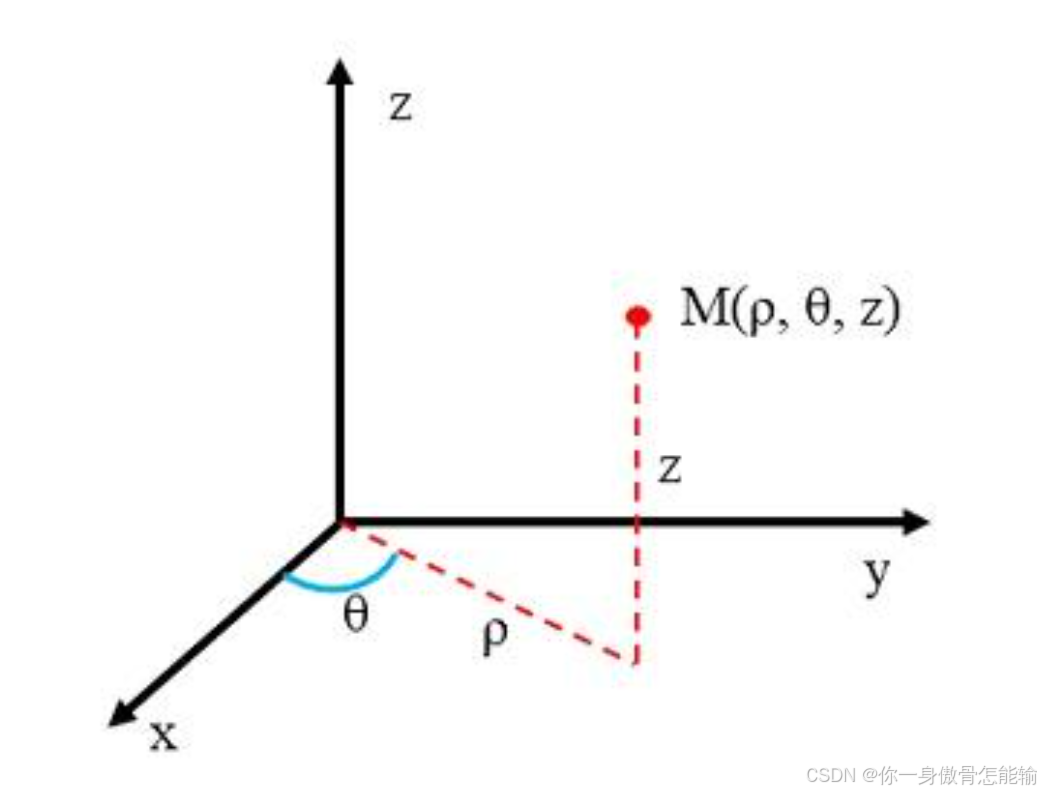

在三维空间中,圆柱坐标系是一种适合于描述圆柱形物体的坐标系统。它通常由三个参数组成:

  1. 半径 ( r ):点到圆柱中心轴的距离。
  2. 角度 ( \theta ):点在圆柱底面上的角度,通常以弧度表示。
  3. 高度 ( y ):点在圆柱高度方向上的位置。

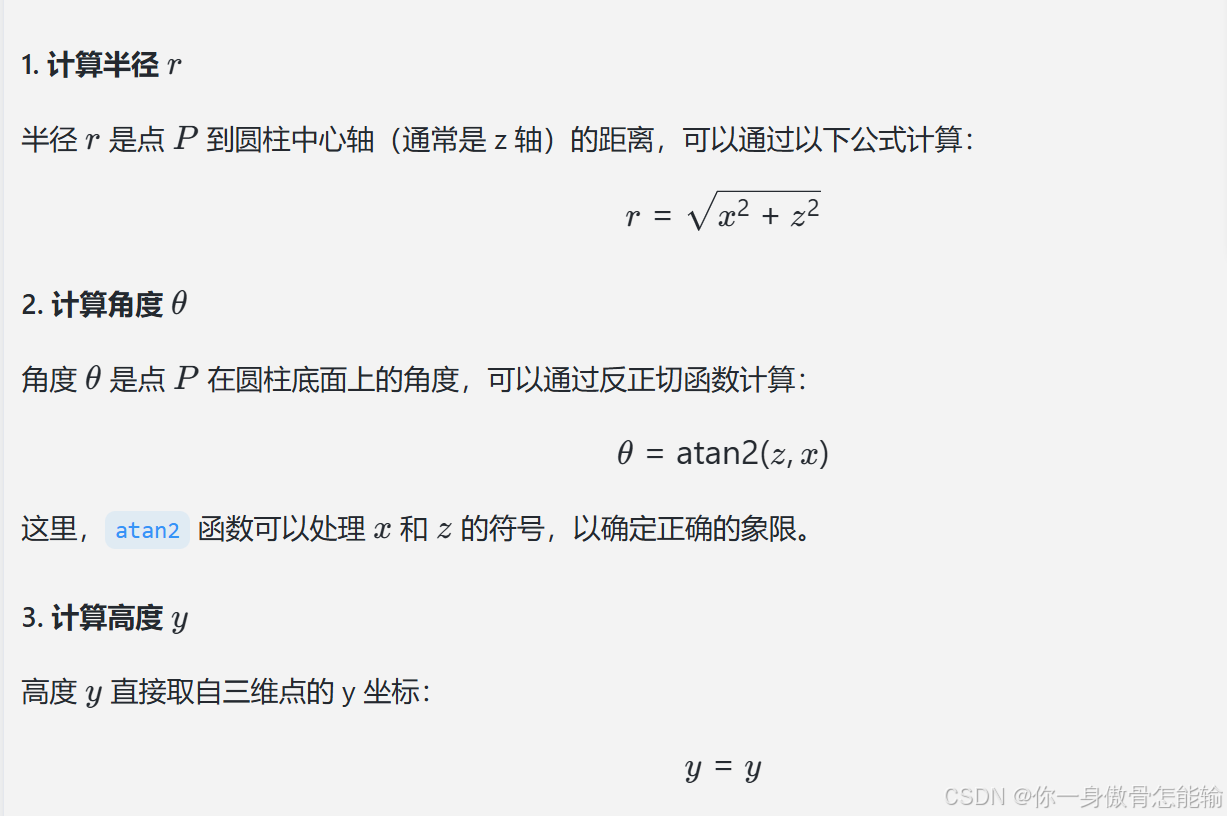

对于给定的三维点 ( P(x, y, z) ),我们可以通过以下步骤将其转换为圆柱坐标:

在这里插入图片描述

示例代码

以下是一个 Python 示例,展示如何将三维点转换为圆柱坐标。

import numpy as np

def cartesian_to_cylindrical(point):
    x, y, z = point

    # 计算半径
    r = np.sqrt(x**2 + z**2)

    # 计算角度
    theta = np.arctan2(z, x)  # 以弧度表示

    # 高度
    height = y

    return r, theta, height

# 示例三维点
point = (50, 100, 50)  # (x, y, z)

# 转换为圆柱坐标
cylindrical_coords = cartesian_to_cylindrical(point)

# 打印结果
print(f"Cartesian Coordinates: {point}")
print(f"Cylindrical Coordinates (r, θ, y): {cylindrical_coords}")

代码说明

  1. 函数定义:定义一个函数 cartesian_to_cylindrical,接受一个三维点作为输入。
  2. 计算半径:使用平方根公式计算点到 z 轴的距离。
  3. 计算角度:使用 np.arctan2 计算角度,确保结果在正确的象限。
  4. 返回结果:返回计算得到的圆柱坐标(半径 ( r )、角度 ( \theta )、高度 ( y ))。
  5. 示例点:定义一个示例三维点并调用转换函数,最后打印结果。

总结

通过上述步骤,我们可以将三维模型上的每个点转换为圆柱坐标。这种表示方式在处理圆柱形物体时非常有用,尤其是在纹理映射和几何变换中。

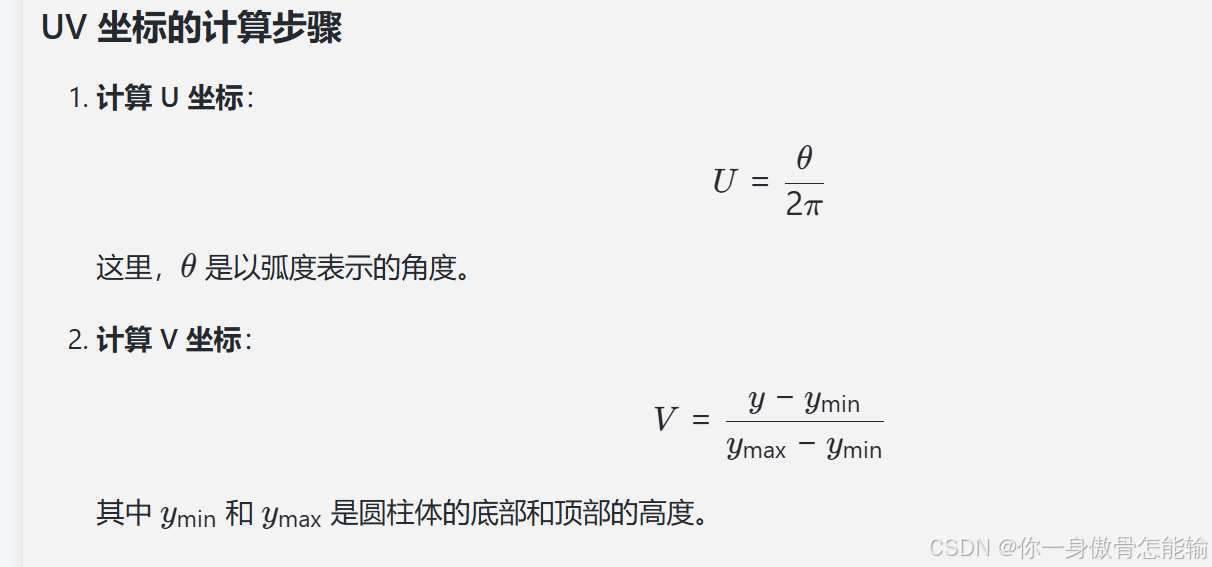

将圆柱坐标转换为 UV 坐标

在计算机图形学中,UV 坐标用于纹理映射,通常将三维模型的表面映射到二维纹理图像上。对于圆柱体,UV 坐标的计算可以基于圆柱坐标(( r, \theta, y ))进行。

UV 坐标的定义
  • U 坐标:与角度 ( \theta ) 相关,表示在圆柱底面上的位置。通常将 ( \theta ) 归一化到 [0, 1] 范围内。
  • V 坐标:与高度 ( y ) 相关,表示在圆柱高度上的位置。通常将 ( y ) 归一化到 [0, 1] 范围内。

在这里插入图片描述

示例代码

以下是一个 Python 示例,展示如何将圆柱坐标转换为 UV 坐标。

import numpy as np

def cylindrical_to_uv(r, theta, y, y_min, y_max):
    # 计算 U 坐标
    U = theta / (2 * np.pi)  # 将 theta 归一化到 [0, 1]

    # 计算 V 坐标
    V = (y - y_min) / (y_max - y_min)  # 将 y 归一化到 [0, 1]

    return U, V

# 示例圆柱坐标
r = 100  # 半径
theta = np.pi / 4  # 45度
y = 150  # 高度

# 圆柱体的高度范围
y_min = 0
y_max = 300

# 转换为 UV 坐标
uv_coords = cylindrical_to_uv(r, theta, y, y_min, y_max)

# 打印结果
print(f"Cylindrical Coordinates (r, θ, y): ({r}, {theta}, {y})")
print(f"UV Coordinates (U, V): {uv_coords}")

代码说明

  1. 函数定义:定义一个函数 cylindrical_to_uv,接受圆柱坐标(半径 r、角度 θ、高度 y)以及圆柱体的高度范(ymin
    ​ 和 ymax)作为输入。
  2. 计算 U 坐标:将角度 ( \theta ) 归一化到 [0, 1] 范围内。
  3. 计算 V 坐标:将高度 ( y ) 归一化到 [0, 1] 范围内。
  4. 返回结果:返回计算得到的 UV 坐标。
  5. 示例圆柱坐标:定义一个示例圆柱坐标并调用转换函数,最后打印结果。

总结

通过上述步骤,我们可以将圆柱坐标转换为 UV 坐标。这种表示方式在纹理映射中非常有用,能够将圆柱体的表面正确地映射到二维纹理上。
