图形渲染相关概念

在三维图形渲染中，创建真实感图像的关键在于对光照、材质、着色原理以及其他视觉效果的理解和应用。以下是对这些要点的详细讨论：

1. 渲染与视觉物理现象

渲染是将三维场景转换为二维图像的过程，涉及到光的传播、物体的几何形状、材质属性以及观察者的视角。为了实现真实的视觉效果，渲染需要模拟现实世界中的物理现象，包括光的反射、折射、散射等。

2. 光照与材质

• 光照：

  • 光照模型用于模拟光源如何影响物体表面的外观。常见的光照模型包括：
    • 环境光：均匀的背景光，影响所有物体。
    • 漫反射光：光线均匀地散射在表面，取决于光源的方向和表面的法线。
    • 镜面反射光：光线在表面反射，产生高光效果，取决于观察者的视角和光源的方向。

• 材质：

  • 材质定义了物体表面的视觉特性，包括颜色、光泽度、粗糙度等。常见的材质属性包括：
    • 漫反射颜色：物体表面在光照下的基本颜色。
    • 镜面反射颜色：物体表面反射光的颜色。
    • 粗糙度：影响高光的扩散程度，粗糙度越高，高光越模糊。

3. 着色原理

着色方程用于计算每个像素的最终颜色，常见的着色方程包括：

• Blinn-Phong 着色模型：是Phong模型的改进，使用半角向量来计算镜面反射，通常在性能上更优。

4. 抗锯齿

抗锯齿技术用于减少图像中锯齿状边缘的出现，使图像看起来更加平滑。常见的抗锯齿方法包括：

• 多重采样抗锯齿（MSAA）：在每个像素内进行多次采样，计算平均颜色。
• 后期处理抗锯齿：在渲染完成后对图像进行处理，使用模糊或其他算法来平滑边缘。

5. 透明渲染

透明渲染用于处理具有透明或半透明效果的物体。常见的技术包括：

• 深度排序：在渲染透明物体时，按照从远到近的顺序渲染，以确保正确的视觉效果。
• 混合（Blending）：通过将源颜色与目标颜色进行混合，计算透明物体的最终颜色。

6. 伽玛校正

伽玛校正用于调整图像的亮度和对比度，以适应人眼对光线的非线性响应。常见的伽玛校正步骤包括：

• 输入伽玛校正：在渲染之前，将纹理或颜色值进行伽玛校正，以确保在显示时的正确亮度。
• 输出伽玛校正：在图像输出之前，对最终图像进行伽玛校正，以适应显示设备的特性。

6. 光照模型

光照模型是渲染过程中用于计算光与物体表面相互作用的数学模型。常见的光照模型包括：

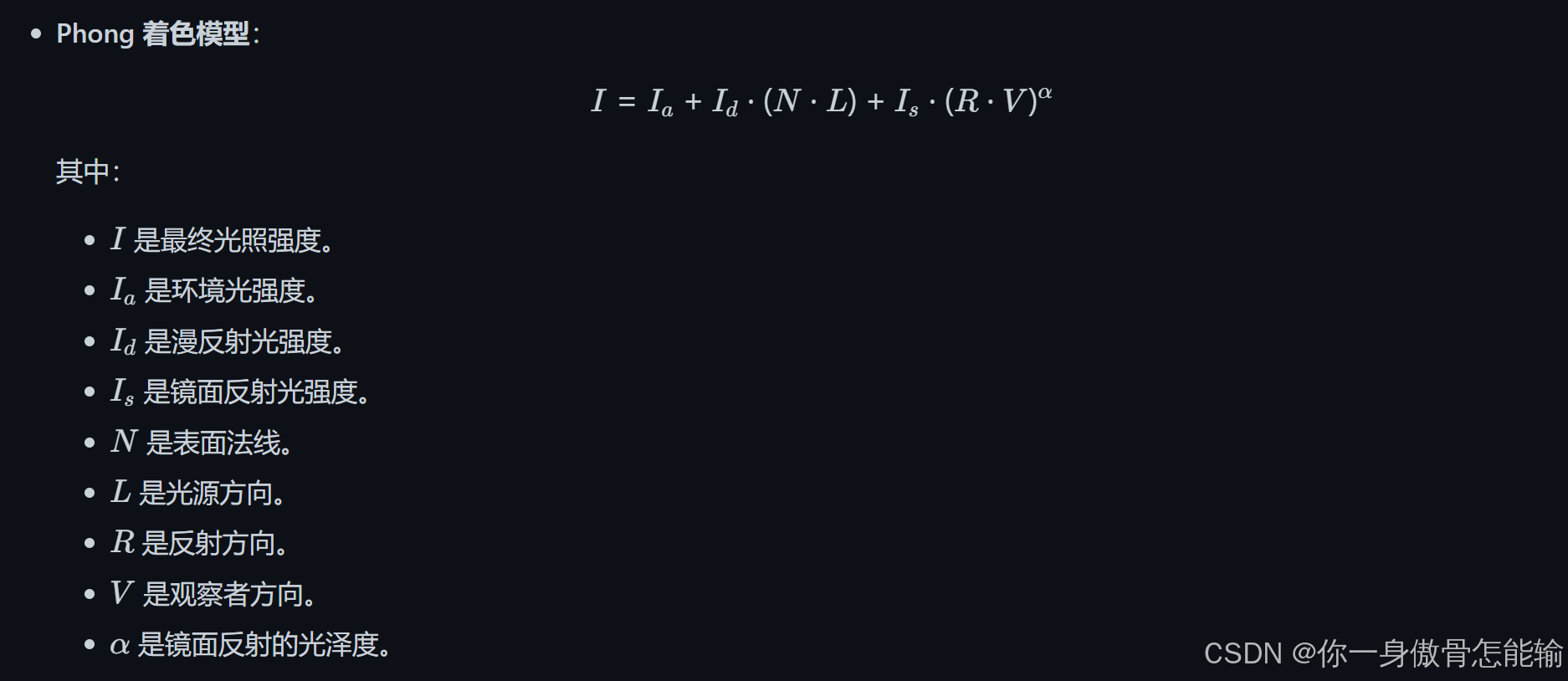

• Phong 光照模型：如前所述，Phong 模型通过环境光、漫反射和镜面反射三部分来计算最终颜色。它简单易用，适合实时渲染，但在处理复杂光照情况时可能不够准确。

• Blinn-Phong 光照模型：这是对Phong模型的改进，使用半角向量来计算镜面反射，通常在性能上更优，尤其是在处理高光时。

• 基于物理的光照模型（PBR）：PBR模型考虑了光的物理特性，使用微表面理论来描述表面反射。它通常包括以下几个方面：

  • 金属度（Metalness）：定义表面是金属还是非金属，影响反射特性。
  • 粗糙度（Roughness）：影响高光的扩散程度，粗糙度越高，高光越模糊。
  • 环境光遮蔽（Ambient Occlusion）：模拟光在物体表面凹陷处的遮挡效果，增加深度感。

7. 渲染技术

为了实现高质量的渲染效果，开发者使用了多种渲染技术：

• 光线追踪（Ray Tracing）：光线追踪是一种基于物理的渲染技术，通过追踪光线从观察者的视点出发，计算光线与场景中物体的交互。它能够生成非常真实的阴影、反射和折射效果，但计算量大，通常用于离线渲染。

• 光栅化（Rasterization）：光栅化是实时渲染中最常用的方法。它将三维场景转换为二维图像，通过将三角形投影到屏幕上并计算每个像素的颜色。光栅化速度快，但在处理复杂光照和阴影时可能不如光线追踪准确。

• 全局光照（Global Illumination）：全局光照技术考虑了光在场景中的多次反射和散射，能够生成更自然的光照效果。常见的全局光照算法包括辐射度（Radiosity）和路径追踪（Path Tracing）。

8. 后期处理效果

后期处理是渲染完成后对图像进行的额外处理，以增强视觉效果。常见的后期处理效果包括：

• 景深（Depth of Field）：模拟相机镜头的焦距效果，使得在焦点前后的物体模糊，增加真实感。
• 运动模糊（Motion Blur）：在快速移动的物体上添加模糊效果，模拟相机快门速度的影响。
• 色调映射（Tone Mapping）：将高动态范围（HDR）图像转换为适合显示设备的低动态范围（LDR）图像，保留细节和对比度。

9. 抗锯齿技术

抗锯齿技术用于减少图像中锯齿状边缘的出现，使图像看起来更加平滑。除了前面提到的多重采样抗锯齿（MSAA）和后期处理抗锯齿外，还有其他一些方法：

• 快速近似抗锯齿（FXAA）：一种后期处理抗锯齿技术，通过模糊边缘来减少锯齿效果，计算量小，适合实时渲染。
• 临近采样抗锯齿（SMAA）：结合了多重采样和后期处理的优点，能够提供更高质量的抗锯齿效果。

10. 透明渲染

在透明渲染中，处理透明物体的顺序和混合方式是至关重要的。以下是一些常用的技术和方法：

• 深度预通道（Depth Pre-Pass）：在渲染透明物体之前，先渲染场景的深度信息。这可以帮助后续的透明物体渲染更好地处理深度排序，确保正确的遮挡关系。

• 深度排序：透明物体的渲染顺序通常是从远到近进行，这样可以确保后面的透明物体正确地混合在前面的物体上。深度排序可以通过对透明物体进行排序来实现，通常使用深度值进行比较。

• 混合（Blending）：透明物体的颜色通常通过混合其颜色与背景颜色来计算。常见的混合模式包括：

  • 线性混合：使用简单的加权平均来计算最终颜色。
  • 加法混合：适用于光源或发光物体，直接将颜色相加。
  • 乘法混合：适用于阴影或暗色物体，通过乘法来减少亮度。

11. 纹理映射

纹理映射是将图像（纹理）应用于三维模型表面的技术，以增加细节和真实感。常见的纹理映射技术包括：

• 基本纹理映射：将二维纹理图像映射到三维模型的表面，通常使用UV坐标来定义纹理在模型表面的位置。

• 法线映射（Normal Mapping）：通过在表面上添加细微的法线变化，模拟更复杂的表面细节，而无需增加几何体的多边形数量。这种技术可以在不增加计算负担的情况下，增强表面的细节感。

• 位移映射（Displacement Mapping）：通过改变模型表面顶点的位置来实现更真实的表面细节。与法线映射不同，位移映射会实际改变几何体的形状，适合用于需要高细节的场景。

12. 动态光照与阴影

动态光照和阴影是提升场景真实感的重要因素。以下是一些常见的动态光照和阴影技术：

• 阴影映射（Shadow Mapping）：通过渲染场景到深度纹理中，计算光源视角下的深度信息，然后在主渲染过程中使用这些深度信息来确定哪些区域是被遮挡的，从而生成阴影。

• 阴影体积（Shadow Volumes）：通过创建光源的阴影体积来计算阴影。这种方法可以提供更精确的阴影效果，但计算复杂度较高。

• 软阴影（Soft Shadows）：通过模拟光源的大小和形状，生成更自然的阴影边缘。常见的方法包括使用模糊阴影映射或阴影体积的扩展。

13. 实时渲染与离线渲染

渲染可以分为实时渲染和离线渲染两种类型，各自有不同的应用场景和技术要求：

• 实时渲染：通常用于视频游戏和交互式应用，要求在极短的时间内生成图像（通常是每秒30帧或60帧）。实时渲染需要优化算法和技术，以确保流畅的用户体验。常用的技术包括光栅化、简化的光照模型和快速的后期处理效果。

• 离线渲染：用于电影、动画和高质量图像生成，通常不受时间限制，可以使用更复杂的算法和更高的计算资源。离线渲染常用光线追踪、全局光照和高质量的后期处理效果，以生成逼真的图像。

14. 渲染引擎

• Unity：Unity 是一个非常流行的游戏引擎，支持2D和3D游戏开发。它提供了强大的实时渲染功能，支持物理基础的渲染（PBR），并且有丰富的资产商店，开发者可以轻松获取各种资源和插件。Unity 还支持多平台发布，使得开发者能够将游戏发布到多个设备上。

• Unreal Engine：Unreal Engine 是另一款广受欢迎的游戏引擎，以其高质量的图形渲染而闻名。它使用了先进的光线追踪技术和全局光照算法，能够生成非常逼真的图像。Unreal Engine 还提供了蓝图可视化脚本系统，使得非程序员也能轻松开发游戏。

• Blender：Blender 是一个开源的3D建模和渲染软件，广泛用于动画、视觉效果和游戏开发。Blender 内置了强大的渲染引擎（如 Cycles 和 Eevee），支持光线追踪和实时渲染，适合制作高质量的静态图像和动画。

• Maya 和 3ds Max：这两款软件是行业标准的3D建模和动画工具，广泛用于电影和游戏开发。它们提供了强大的建模、动画和渲染功能，支持多种渲染引擎（如 Arnold 和 V-Ray），适合高质量的离线渲染。

15. 渲染优化

在渲染过程中，优化是非常重要的，尤其是在实时渲染中。以下是一些常见的渲染优化技术：

• LOD（Level of Detail）：根据物体与摄像机的距离动态调整物体的细节级别。远处的物体使用低多边形模型，而近处的物体使用高多边形模型，从而减少计算负担。

• 剔除（Culling）：在渲染过程中，剔除不在视野内的物体，以减少渲染的计算量。常见的剔除技术包括视锥剔除（Frustum Culling）和遮挡剔除（Occlusion Culling）。

• 批处理（Batching）：将多个物体的渲染请求合并为一个，以减少绘制调用的次数，从而提高渲染效率。

• 纹理压缩：使用压缩纹理格式（如 DXT、ETC、ASTC）来减少纹理占用的内存和带宽，提高渲染性能。

16. 未来的渲染技术

随着技术的不断进步，渲染领域也在不断发展。以下是一些未来可能会影响渲染技术的趋势：

• 实时光线追踪：随着硬件性能的提升，实时光线追踪技术正在逐渐成为主流。NVIDIA 的 RTX 系列显卡和 AMD 的 RDNA 2 架构都支持实时光线追踪，使得游戏和应用能够实现更真实的光照和阴影效果。

• AI 驱动的渲染：人工智能技术正在被应用于渲染领域，例如使用深度学习算法进行图像超分辨率、去噪和自动化纹理生成。这些技术可以显著提高渲染效率和图像质量。

• 虚拟现实（VR）和增强现实（AR）：随着 VR 和 AR 技术的发展，渲染技术也在不断演进，以适应这些新兴的应用场景。实时渲染的要求更高，开发者需要优化性能以确保流畅的用户体验。

• 云渲染：云计算的普及使得云渲染成为可能，开发者可以将渲染任务分配到云端服务器上，从而减轻本地硬件的负担。这种方式可以实现高质量的渲染，同时降低开发成本。

17. 总结

渲染技术是计算机图形学中的一个重要领域，涵盖了从基础的光照模型到复杂的后期处理效果的广泛内容。

渲染与视觉物理现象

渲染是计算机图形学中的一个核心过程，其目的是将三维场景转换为二维图像。为了实现真实的视觉效果，渲染不仅仅是简单地将几何形状绘制到屏幕上，而是需要考虑多个因素，包括光的传播、物体的几何形状、材质属性以及观察者的视角。以下是对这些要素的详细讨论：

1. 光的传播

光在场景中的传播是渲染的基础。光源发出的光线与物体表面相互作用，决定了我们所看到的颜色和亮度。光的传播可以通过以下几种方式进行描述：

• 直线传播：在均匀介质中，光线沿直线传播。
• 反射：光线在物体表面反射，遵循反射定律（入射角等于反射角）。
• 折射：光线穿过不同介质时会发生折射，遵循斯涅尔定律。
• 散射：光线在与物体表面或内部的微小颗粒相互作用时，会发生散射，导致光线的方向发生变化。

2. 物体的几何形状

物体的几何形状决定了光如何与其表面相互作用。几何形状通常由顶点、边和面组成，形成多边形网格。渲染过程中，几何形状的细节会影响光的反射和折射效果。例如：

• 平面表面：光线的反射和折射相对简单。
• 曲面：光线在曲面上的反射和折射会更加复杂，可能导致高光和阴影的变化。

3. 材质属性

材质属性定义了物体表面的视觉特性，包括颜色、光泽度、透明度、粗糙度等。不同的材质会以不同的方式与光相互作用，影响最终的渲染效果。常见的材质属性包括：

• 漫反射：物体表面在光照下的基本颜色，通常是均匀的。
• 镜面反射：物体表面反射光的能力，决定了高光的强度和清晰度。
• 透明度：物体允许光线通过的程度，影响光的折射和散射。
• 粗糙度：影响表面光滑程度，粗糙度越高，高光越模糊。

4. 观察者的视角

观察者的视角决定了我们如何看到场景。视角的变化会影响光线的入射角和反射角，从而影响最终的视觉效果。渲染过程中，通常需要考虑以下因素：

• 视点位置：观察者的位置会影响光线的传播路径。
• 视场（Field of View, FOV）：视场的大小决定了观察者能看到的场景范围。
• 透视效果：物体距离观察者的远近会影响其在图像中的大小和形状，远处的物体看起来更小。

5. 真实感渲染

为了实现真实感渲染，现代渲染技术通常采用物理基础的渲染（Physically Based Rendering, PBR）方法。这种方法通过模拟光与物质的真实交互来生成图像，考虑了光的反射、折射、散射等物理现象。PBR的核心原则包括：

• 能量守恒：反射和散射的光能量总和不能超过入射光能量。
• 微表面模型：使用微表面理论来描述表面的微观结构，影响光的反射和散射特性。

总结

渲染是一个复杂的过程，需要综合考虑光的传播、物体的几何形状、材质属性以及观察者的视角。通过模拟这些视觉物理现象，渲染可以生成具有真实感的图像，提升用户的视觉体验。随着计算机图形学的发展，越来越多的技术和算法被引入到渲染过程中，以实现更高的真实感和更好的性能。
