电容器充电

电容器充电是电子电路中一个基本的过程，通常用于存储电能、滤波、定时等多种应用。以下是对电容器充电过程的详细解释：

1. 电容器的基本概念

电容器是一种储能元件，能够存储电荷并在需要时释放。电容器的充电过程是指在电源的作用下，电容器内部的电荷逐渐积累，导致其两端的电压上升。

2. 电容器充电过程

充电阶段

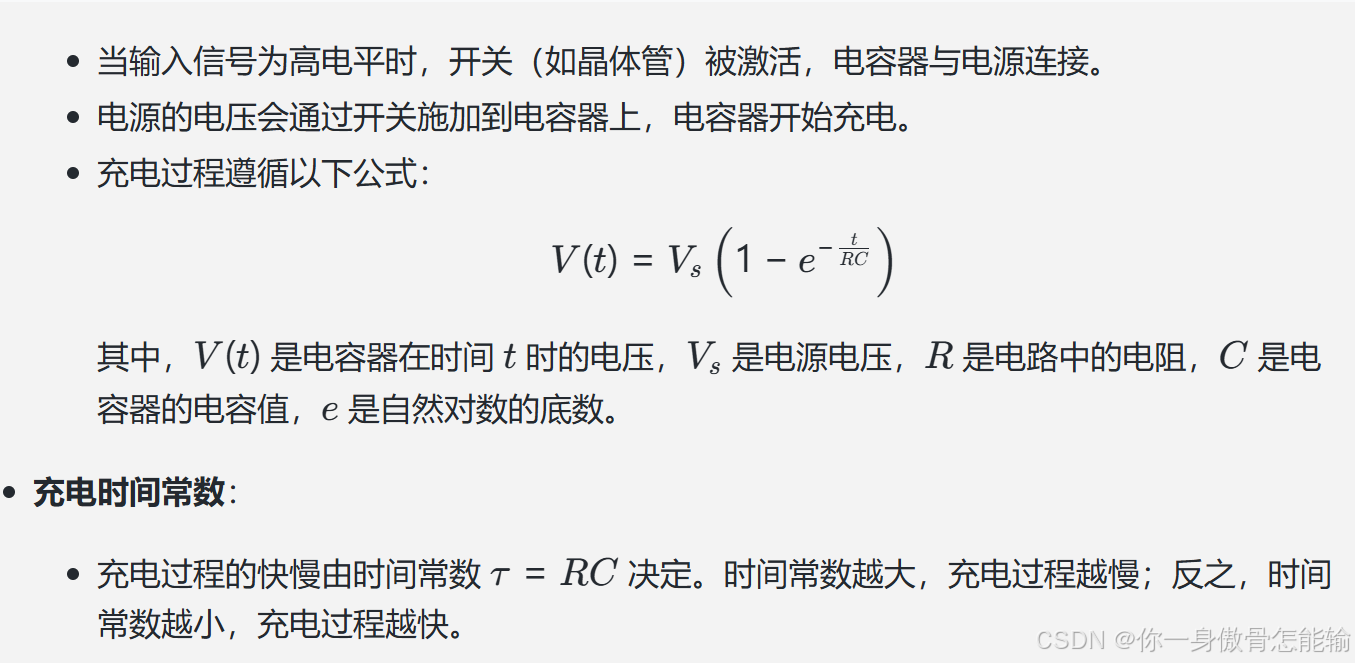

• 输入信号为高电平：


• 充电时间常数：

  • 充电过程的快慢由时间常数 (τ = RC) 决定。时间常数越大，充电过程越慢；反之，时间常数越小，充电过程越快。

维持状态

• 输入信号为低电平：
  • 当输入信号变为低电平时，开关（晶体管）关闭，电容器与电源断开。
  • 在此状态下，电容器保持在其当前电压状态，不再充电。
  • 如果电路中没有其他路径，电容器将保持其电压，直到有其他电路元件（如负载）将其放电。

3. 放电过程

4. 应用场景

电容器的充电和放电过程在许多电子电路中都有应用，包括：

• 定时电路：利用电容器的充电和放电特性来生成时间延迟。
• 滤波器：在电源电路中平滑电压波动。
• 信号处理：在模拟信号处理中用于耦合和去耦。

5. 结论

电容器的充电过程是电子电路中一个重要的基本操作，涉及到输入信号的状态、开关的控制以及电容器的电压变化。理解这一过程对于设计和分析各种电子电路至关重要。

我们可以进一步探讨电容器充电的相关概念、应用以及一些实际电路的示例。

6. 电容器充电的详细分析

6.1 充电电路的组成

一个典型的电容器充电电路通常包括以下几个基本组件：

• 电源：提供电压源，通常是直流电源。
• 电容器：储存电能的元件。
• 开关：控制电容器的充电状态，通常使用晶体管、继电器或其他开关元件。
• 电阻：在某些电路中，电阻用于限制电流，控制充电速度。

6.2 充电过程的波形

在充电过程中，电容器两端的电压随时间变化的波形可以用图形表示。充电电压的变化通常呈现出指数上升的特性，具体如下：

• 初始状态：当开关闭合时，电容器的电压为0V。
• 充电阶段：随着时间的推移，电容器的电压逐渐上升，接近电源电压。
• 稳态：当电容器充满电时，其电压将稳定在电源电压的水平。

6.3 充电时间的计算

充电时间可以通过时间常数 (τ = RC) 来估算。一般来说，电容器充电到约63.2%电源电压所需的时间为一个时间常数 (τ)，充电到约99%电源电压通常需要约5个时间常数。

7. 实际应用示例

7.1 定时电路

在定时电路中，电容器的充电和放电特性被用来生成延迟。例如，555定时器电路可以配置为单稳态模式，利用电容器的充电时间来控制输出脉冲的宽度。

7.2 滤波器电路

在电源电路中，电容器常用于平滑电压波动。通过在电源输出端并联一个电容器，可以滤除高频噪声，提供更稳定的直流电压。

7.3 信号耦合

在放大器电路中，电容器可以用于信号耦合，允许交流信号通过而阻止直流分量。这种应用在音频放大器和射频电路中非常常见。

8. 注意事项

在设计和使用电容器充电电路时，需要注意以下几点：

• 电容器的额定电压：确保电容器的额定电压高于电源电压，以避免电容器损坏。
• 充电电流：选择合适的电阻值，以控制充电电流，防止电流过大导致电容器损坏或开关元件过载。
• 放电路径：在电路设计中，确保电容器有适当的放电路径，以避免意外放电或电路故障。

9. 结论

电容器的充电过程是电子电路中一个重要的基本操作，涉及到电源、开关和电容器的相互作用。通过理解电容器的充电和放电特性，可以设计出各种功能强大的电路，满足不同的应用需求。
