光线追踪（Ray Tracing）

光线追踪是一种先进的渲染技术，广泛应用于需要高质量视觉效果的领域。它通过模拟光线在场景中的传播和交互，生成高度真实的图像。以下是对光线追踪的详细介绍，包括其原理、优缺点和应用场景。

原理

光线追踪的基本原理是模拟光线在场景中的传播和交互。其具体过程可以分为以下几个步骤：

光线发射：
- 从摄像机（观察者）的位置向场景发射光线。每个光线代表一个像素的视线。
交互计算：
- 计算光线与场景中物体的交点。通过求解光线方程与物体几何体的交点，确定光线是否与物体相交。
- 如果光线与多个物体相交，通常会选择距离摄像机最近的交点。
光照计算：
- 一旦确定了交点，接下来需要计算该点的颜色。这包括：
  - 直接光照：根据光源的位置和强度，计算光线在交点处的直接光照。
  - 阴影：判断光线是否被其他物体遮挡，以确定该点是否在阴影中。
  - 反射：计算反射光线，追踪反射光线与场景中物体的交互，以获取反射效果。
  - 折射：对于透明材质，计算折射光线，模拟光线通过物体时的折射效果。

通过以上步骤，光线追踪能够生成非常真实的图像，展现出复杂的光照效果。

优点

真实感：
- 光线追踪能够生成非常真实的阴影、反射和折射效果，适合需要高质量渲染的场景。它能够模拟光的物理行为，使得渲染结果更接近现实。
物理准确性：
- 光线追踪能够更准确地模拟光的行为，提供更自然的光照效果。这使得它在处理复杂的光学现象（如透明物体、镜面反射等）时表现优异。

缺点

计算量大：
- 光线追踪的计算复杂度高，通常需要大量的计算资源。每个像素的颜色计算可能涉及多次光线发射和交互计算，因此在处理复杂场景时，计算量会显著增加。
渲染速度慢：
- 由于计算量大，光线追踪的渲染速度通常较慢，尤其是在实时应用中仍然面临性能挑战。尽管现代硬件（如GPU）正在改善这一点，但在高分辨率和复杂场景下，实时光线追踪仍然是一个挑战。

应用场景

光线追踪广泛应用于以下领域：

电影特效：
- 在电影制作中，光线追踪被用于生成高质量的视觉特效，能够实现复杂的光照和反射效果。
动画制作：
- 动画电影中，光线追踪能够提供更真实的场景和角色表现，提升观众的沉浸感。
建筑可视化：
- 在建筑设计中，光线追踪可以用于创建逼真的建筑效果图，帮助客户更好地理解设计意图。
产品渲染：
- 在产品设计和广告中，光线追踪能够生成高质量的产品图像，展示产品的细节和材质。

总结

光线追踪是一种强大的渲染技术，能够生成高度真实的图像，适合需要高质量渲染的应用场景。尽管其计算复杂度高、渲染速度慢，但随着技术的进步，光线追踪在实时渲染中的应用前景依然广阔。随着硬件性能的提升和算法的优化，光线追踪将越来越多地被应用于游戏、虚拟现实和其他交互式应用中。

光线发射

光线发射是光线追踪渲染过程中的第一步，关键在于从摄像机（观察者）的位置向场景发射光线。以下是这一过程的详细说明：

摄像机模型：
- 摄像机在光线追踪中通常被视为一个具有特定视野和分辨率的模型。它的视野决定了可以看到的场景范围，而分辨率则决定了最终图像的像素数量。
像素与光线：
- 每个像素代表图像中的一个点。为了生成图像，光线追踪算法会为每个像素发射一条光线。这些光线从摄像机的位置出发，穿过视锥体，进入场景。
光线的方向：
- 光线的方向通常由摄像机的视角和像素在图像平面上的位置决定。通过将像素坐标转换为三维空间中的方向向量，算法可以确定光线的发射方向。
视锥体：
- 光线发射的过程涉及到视锥体的概念。视锥体是一个三维空间中的区域，定义了摄像机可以看到的所有点。光线会在这个区域内发射，确保只渲染可见的物体。
光线的发射：
- 在实际操作中，光线通常以一定的步长（例如，像素的中心点）发射。每条光线会穿过场景，直到与物体相交或达到某个最大距离。
多重采样：
- 为了提高图像质量，光线追踪中常常使用多重采样技术。即在每个像素位置发射多条光线（例如，随机偏移），以减少锯齿状边缘和提高抗锯齿效果。

总结

光线发射是光线追踪的起始步骤，通过从摄像机向场景发射光线，算法能够捕捉到场景中的光照和颜色信息。这一过程为后续的交互计算和光照计算奠定了基础，确保生成的图像能够真实地反映场景的视觉效果。

交互计算

交互计算是光线追踪过程中的关键步骤，主要负责确定光线与场景中物体的交点。以下是这一过程的详细说明：

光线方程：
- 光线可以用参数方程表示，通常形式为：
  [
  \mathbf{R}(t) = \mathbf{O} + t \cdot \mathbf{D}
  ]
  其中，(\mathbf{R}(t)) 是光线在三维空间中的位置，(\mathbf{O}) 是光线的起点（摄像机位置），(\mathbf{D}) 是光线的方向向量，(t) 是一个非负参数，表示光线沿着方向向量的延伸距离。
物体几何体的表示：
- 场景中的物体通常用几何体（如球体、平面、三角形等）来表示。每种几何体都有其特定的数学方程，用于描述其形状和位置。
求解交点：
- 交互计算的核心是求解光线方程与物体几何体方程的交点。不同的几何体有不同的求解方法：
  - 球体：通过将光线方程代入球体方程，求解二次方程。
  - 平面：通过将光线方程代入平面方程，求解线性方程。
  - 三角形：通常使用射线与三角形的重心坐标法或边界法进行求解。
交点的确定：
- 在计算过程中，可能会有多条光线与多个物体相交。为了确定光线与场景中物体的交点，算法会比较所有交点的距离，选择距离摄像机最近的交点。这是因为我们关心的是可见的物体，而不是被其他物体遮挡的部分。
交点信息：
- 一旦确定了交点，算法会记录该交点的位置、法向量（用于光照计算）以及与物体的材质属性（如颜色、反射率等）。这些信息将在后续的光照计算中使用。
加速结构：
- 为了提高交互计算的效率，尤其是在复杂场景中，通常会使用加速结构（如包围盒层次结构（BVH）、八叉树、网格等）来减少光线与物体的交互计算次数。这些结构可以快速排除不相交的物体，从而加快计算速度。

总结

交互计算是光线追踪中至关重要的一步，通过计算光线与场景中物体的交点，算法能够确定哪些物体是可见的，并为后续的光照计算提供必要的信息。通过有效的求解方法和加速结构，交互计算能够在复杂场景中保持高效性，为生成真实感图像奠定基础。

光照计算

光照计算是光线追踪渲染过程中的重要步骤，负责确定交点的颜色和光照效果。这个过程通常包括以下几个方面：

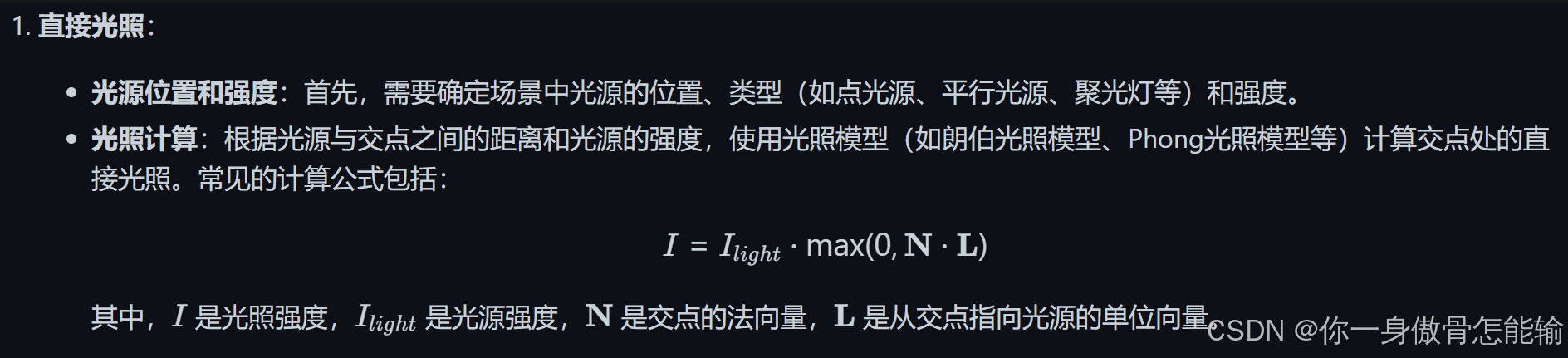

在这里插入图片描述

阴影：
- 阴影检测：为了判断交点是否在阴影中，需要从交点向光源发射一条光线。如果这条光线与场景中的其他物体相交，则说明交点被遮挡，处于阴影中。
- 阴影效果：如果交点在阴影中，直接光照的贡献将被减少或完全消失，通常可以通过将光照强度乘以一个阴影因子（如0）来实现。

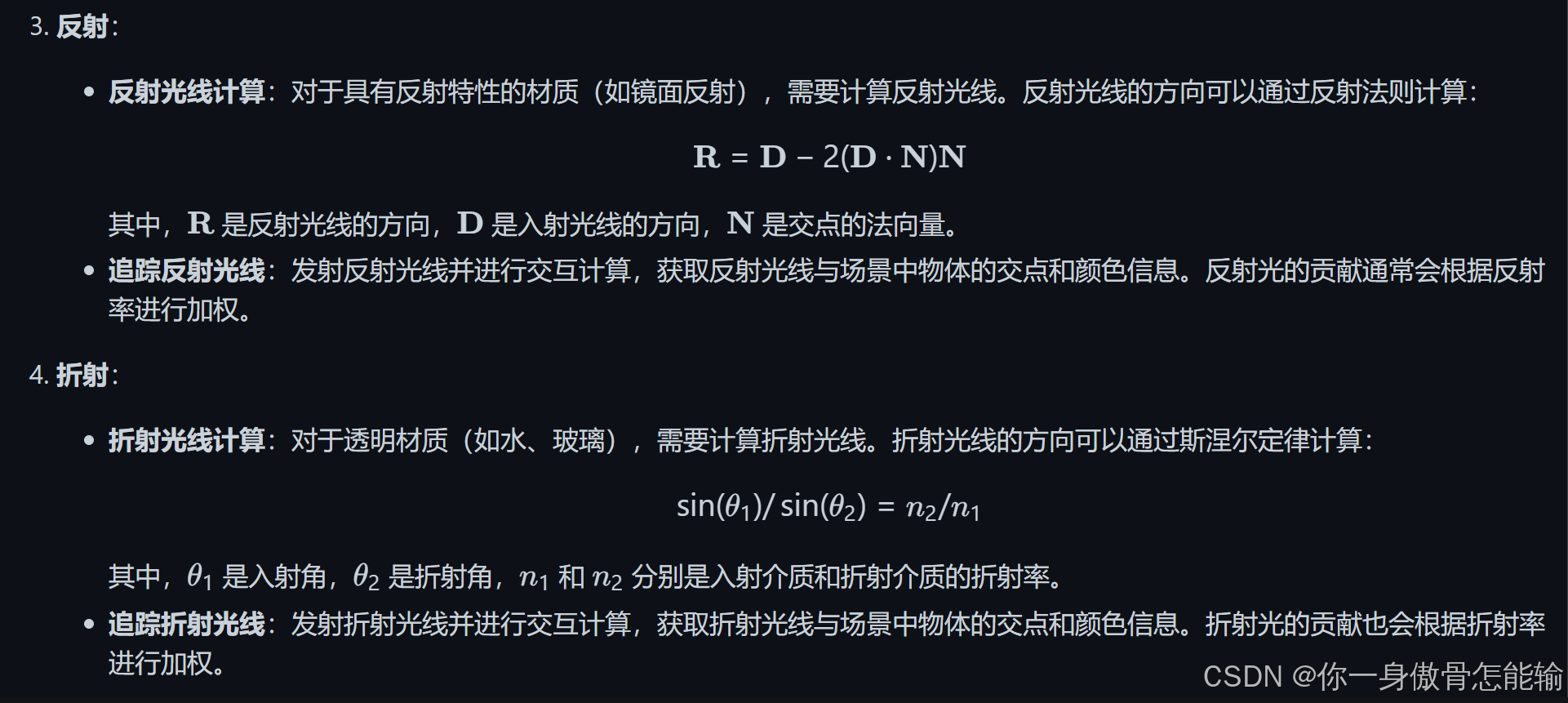

在这里插入图片描述

合成颜色：
- 最后，将直接光照、反射光照和折射光照的结果合成，得到交点的最终颜色。合成时可以考虑材质的属性（如漫反射、镜面反射、透明度等）来调整各个光照成分的权重。

总结

光照计算是光线追踪中至关重要的一步，通过计算直接光照、阴影、反射和折射等因素，算法能够生成真实感的图像。每个步骤都涉及到复杂的数学计算和光学原理，确保最终渲染的图像能够准确地反映场景的光照效果和材质特性。

光线追踪算法c#代码实现

下面是一个简单的光线追踪算法的C#实现示例。这个示例将创建一个基本的场景，其中包含一个球体和一个光源，并使用光线追踪来渲染图像。为了简化代码，示例将使用控制台应用程序输出图像的像素值。

C# 光线追踪示例代码

using System;
using System.Drawing;

class Program
{
    static void Main()
    {
        int width = 800;
        int height = 600;
        Bitmap bitmap = new Bitmap(width, height);

        // 定义球体
        Vector3 sphereCenter = new Vector3(0, 0, -5);
        float sphereRadius = 1.0f;

        // 定义光源
        Vector3 lightPosition = new Vector3(5, 5, 0);
        Color lightColor = Color.White;

        // 渲染图像
        for (int y = 0; y < height; y++)
        {
            for (int x = 0; x < width; x++)
            {
                // 计算光线方向
                float nx = (float)(x - width / 2) / (width / 2);
                float ny = (float)(height / 2 - y) / (height / 2);
                Vector3 rayDirection = new Vector3(nx, ny, -1).Normalize();

                // 检查光线与球体的交点
                if (IntersectRaySphere(new Ray(new Vector3(0, 0, 0), rayDirection), sphereCenter, sphereRadius, out float t))
                {
                    // 计算交点
                    Vector3 hitPoint = rayDirection * t;
                    Vector3 normal = (hitPoint - sphereCenter).Normalize();

                    // 计算光照
                    Vector3 lightDir = (lightPosition - hitPoint).Normalize();
                    float brightness = Math.Max(0, Vector3.Dot(normal, lightDir));

                    // 设置像素颜色
                    Color pixelColor = Color.FromArgb((int)(brightness * lightColor.R), (int)(brightness * lightColor.G), (int)(brightness * lightColor.B));
                    bitmap.SetPixel(x, y, pixelColor);
                }
                else
                {
                    // 背景颜色
                    bitmap.SetPixel(x, y, Color.Black);
                }
            }
        }

        // 保存图像
        bitmap.Save("output.png");
        Console.WriteLine("Image saved as output.png");
    }

    static bool IntersectRaySphere(Ray ray, Vector3 center, float radius, out float t)
    {
        Vector3 oc = ray.Origin - center;
        float a = Vector3.Dot(ray.Direction, ray.Direction);
        float b = 2.0f * Vector3.Dot(oc, ray.Direction);
        float c = Vector3.Dot(oc, oc) - radius * radius;
        float discriminant = b * b - 4 * a * c;

        if (discriminant < 0)
        {
            t = 0;
            return false; // 没有交点
        }
        else
        {
            t = (-b - (float)Math.Sqrt(discriminant)) / (2.0f * a);
            return true; // 有交点
        }
    }
}

public struct Vector3
{
    public float X, Y, Z;

    public Vector3(float x, float y, float z)
    {
        X = x;
        Y = y;
        Z = z;
    }

    public static Vector3 operator -(Vector3 a, Vector3 b) => new Vector3(a.X - b.X, a.Y - b.Y, a.Z - b.Z);
    public static Vector3 operator *(Vector3 a, float b) => new Vector3(a.X * b, a.Y * b, a.Z * b);
    public static float Dot(Vector3 a, Vector3 b) => a.X * b.X + a.Y * b.Y + a.Z * b.Z;

    public Vector3 Normalize()
    {
        float length = (float)Math.Sqrt(X * X + Y * Y + Z * Z);
        return new Vector3(X / length, Y / length, Z / length);
    }
}

public class Ray
{
    public Vector3 Origin { get; }
    public Vector3 Direction { get; }

    public Ray(Vector3 origin, Vector3 direction)
    {
        Origin = origin;
        Direction = direction.Normalize();
    }
}

代码说明

Vector3 结构：表示三维向量，包含基本的向量运算（如减法、标量乘法和点积）以及归
Ray 类：表示光线，包含光线的起点和方向。光线的方向在构造时被归一化，以确保后续计算的准确性。
IntersectRaySphere 方法：用于检测光线与球体的交点。该方法使用了求解二次方程的方式来判断光线是否与球体相交，并返回交点的参数 t。如果 discriminant 小于零，表示光线与球体没有交点；如果大于或等于零，则计算出交点。
主渲染循环：
- 遍历每个像素，计算从摄像机（原点）发出的光线方向。
- 调用 IntersectRaySphere 方法检查光线是否与球体相交。
- 如果相交，计算交点的法线，并根据光源的位置计算光照强度。
- 根据光照强度设置像素颜色。
- 如果没有交点，则将像素设置为背景色（黑色）。
保存图像：使用 Bitmap 类将生成的图像保存为 PNG 文件。
