w=0：游戏中的无限远与方向魔法

你一身傲骨怎能输

于 2025-05-18 01:29:35 发布

阅读量530

点赞数 23

分类专栏：数学应用现实生活案例专栏文章标签：齐次坐标w

本文链接：https://blog.csdn.net/qq_33060405/article/details/148036806

版权

数学应用现实生活案例专栏专栏收录该内容

9 篇文章

订阅专栏

摘要

在齐次坐标中，w=0代表“方向”或“无穷远的点”，无法归一化为有限坐标。生活中，w=0可以比喻为太阳或星星，它们离我们太远，无法感知其远近变化。在游戏开发中，w=0常用于表示平行光、消失点和天空盒等场景。例如，太阳光在Unity中用(1, -1, 0, 0)表示，w=0代表其方向而非具体位置。此外，w=0的点在透视投影下用于计算消失点，或在渲染管线中被特殊处理以避免归一化错误。w=0的向量在变换中不受平移影响，仅用于方向计算。总之，w=0在游戏开发中具有重要应用，帮助实现无穷远的光线、方向和背景效果。

一、w=0的直观比喻

1.1 生活化比喻

想象你在拍照，

正常拍照：每个物体都有距离你多远（w≠0），你能分清远近。
无限远的物体：比如太阳、星星，它们离你太远了，怎么拍都在“天边”，你感觉不到它们的远近变化。
这时，它们的w=0，代表“无限远”。

1.2 数学本质

在齐次坐标中，(x, y, z, w)如果w≠0，表示一个具体的点，归一化后是(x/w, y/w, z/w)。
如果w=0，表示的是方向或无穷远的点，无法归一化成有限坐标。

二、w=0在游戏中的典型场景

2.1 无限远的方向（比如光线、平行光）

游戏场景

你在Unity/Unreal里做一个太阳光（平行光），

太阳离地球无限远，
太阳光的方向是(1, -1, 0)，但没有具体的“太阳点”在场景里。

齐次坐标表示

太阳光的方向用(1, -1, 0, 0)来表示，
这里w=0，代表“方向”而不是“点”。

计算过程

在光照计算时，
- 点光源用(x, y, z, 1)（有具体位置），
- 平行光用(x, y, z, 0)（只有方向，没有位置）。

2.2 投影到无穷远的点（比如消失点、投影线）

游戏场景

你在做一个赛车游戏，

赛道两边的护栏在远处汇聚到一个“消失点”。
这个消失点在屏幕上有位置，但在3D世界里是“无限远”。

齐次坐标表示

赛道护栏的延长线在3D空间里永远不会相交，
但在投影后，它们的交点w=0，表示“无穷远的点”。

2.3 阴影投影矩阵的特殊情况

游戏场景

你在做一个角色的地面阴影，

如果角色正好在光源的方向上，
投影矩阵可能会让w=0，表示影子“投到无穷远”。

三、具体游戏案例计算过程

案例1：平行光的阴影投影

1. 设定

地面z=0
角色在(3, 5, 7)
太阳光方向(0, 0, -1)，用齐次坐标(0, 0, -1, 0)

3. 角色点齐次坐标

P=(3,5,7,1)

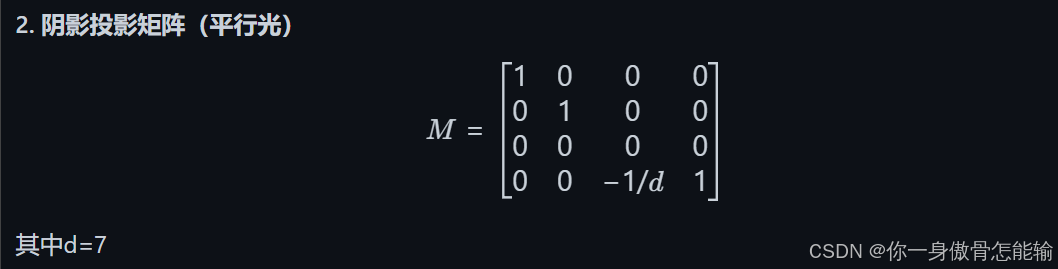

4. 变换

M⋅P=(3,5,0,1−7/7)=(3,5,0,0)

5. 结果

得到(3, 5, 0, 0)
这表示影子被“投射到无穷远”，在实际渲染时，这个点无法归一化，通常会被丢弃或特殊处理。

案例2：消失点的计算

1. 设定

你有两条平行线，分别为
- L1: (0, 0, 0) + t(1, 0, 0)
- L2: (0, 1, 0) + t(1, 0, 0)
你用透视投影把它们投影到屏幕上

2. 透视投影后

这两条线在3D空间永远不会相交
但在屏幕上，它们的延长线会在“无穷远”相交
这个交点的w=0，表示“消失点”

四、形象总结

w=1：普通点，有具体位置
w≠1且≠0：投影后需要归一化的点
w=0：无限远的点/方向，无法归一化，常用于表示“方向”或“无穷远”

五、再用一句话总结

w=0就像“地平线上的太阳”，你永远走不到它，但它决定了你看到的世界的透视和方向。

我们继续用生动形象的方式，结合更多游戏实际场景和计算细节，让你对齐次坐标w=0的情况有更深刻的理解。

一、w=0的“方向感”——再换个角度比喻

1.1 “点”与“方向”的区别

w≠0：你在地图上标记了一个具体的地点，比如“北京天安门”。
w=0：你只知道一个方向，比如“向正北走”，但没有起点和终点，这就是“方向”或“无穷远的点”。

1.2 游戏里的“无穷远”

在3D游戏世界里，w=0的点就像“永远走不到的地平线”或者“无限远的星星”。
你可以朝着它的方向前进，但永远到不了它。

二、游戏开发中w=0的更多实际应用

2.1 “天空盒”与“无穷远的背景”

场景：
你在《塞尔达传说：旷野之息》里仰望天空，看到远处的云、山、太阳。
这些元素其实都被渲染在一个“天空盒”上，
天空盒的坐标通常用w=0来表示，
这样无论你怎么移动，天空盒里的物体都不会有“近大远小”的透视变化，始终在“无穷远”。

比喻：
就像你在一个巨大的球体里面，无论你怎么走，球体的内壁（天空）都不会变近。

2.2 “平行光”与“方向光”

场景：
在Unity/Unreal等引擎里，

太阳光（Directional Light）用w=0的向量表示，
这样光线永远是平行的，不会像手电筒那样发散。

代码示例（伪代码）：

// 平行光的方向
vec4 sunDir = vec4(0.5, -1.0, 0.2, 0.0); // w=0
// 点光源
vec4 pointLight = vec4(10.0, 5.0, 3.0, 1.0); // w=1

2.3 “投影到无穷远”——消失点的实际渲染

场景：
你在做一个3D赛车游戏，

赛道两边的护栏在远处汇聚到一个“消失点”。
这个消失点在3D空间里其实是w=0的点。

渲染细节：

在透视投影下，护栏的延长线会在屏幕上交于一点，这个点的w=0。
渲染引擎会特殊处理w=0的点，通常不会直接显示，而是用来计算消失点的位置。

三、w=0的“数学魔法”——更详细的计算过程

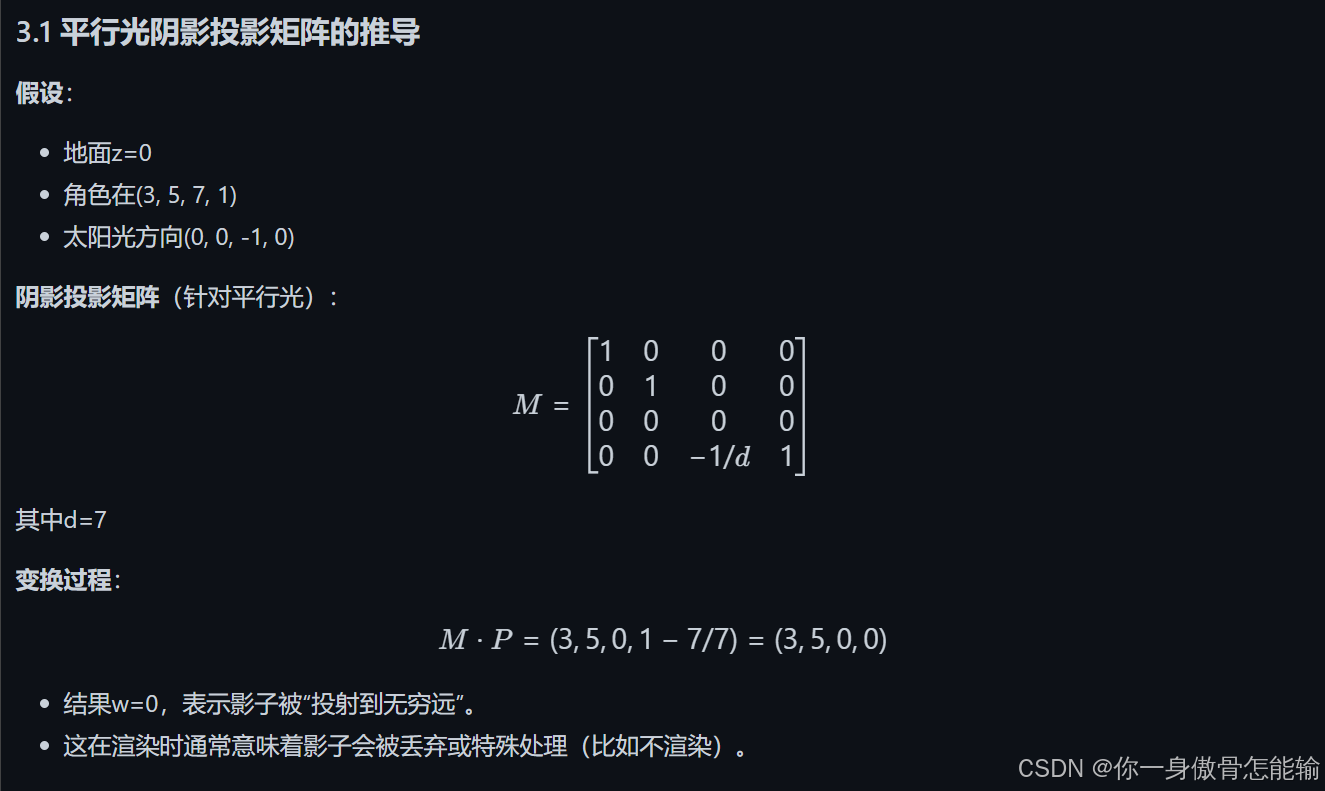

在这里插入图片描述

3.2 “方向向量”在变换中的作用

场景：
你在做角色移动，

角色的朝向用(0, 0, 1, 0)表示（w=0），
角色的位置用(10, 5, 2, 1)表示（w=1）。

变换：

方向向量在旋转、缩放时会被影响，但不会被平移影响（因为w=0）。
位置向量会被所有变换影响（因为w=1）。

比喻：

方向向量就像“风向标”，你怎么搬家，风向标的方向不变。
位置向量就像“家里的沙发”，你搬家时沙发也跟着走。

四、w=0的“渲染陷阱”——如果不特殊处理会怎样？

如果你把w=0的点直接归一化（除以0），会得到“无穷大”或“未定义”。
在渲染管线中，w=0的点通常会被丢弃，或者只用来做方向计算，不参与实际绘制。

五、终极形象总结

w=1：你在世界上的一个具体位置。
w=0：你只知道一个方向，或者你在“无限远”的地方。
游戏开发中，w=0常用于表示“方向向量”、“无穷远的点”、“天空盒”、“平行光”等。

六、再举一个“天空盒”w=0的具体例子

场景：
你在Unity里实现天空盒，

天空盒的顶点用(1, 1, 1, 0)等w=0的坐标表示，
这样无论摄像机怎么移动，天空盒都不会有透视变化，始终“贴在天边”。

渲染代码片段（伪代码）：

// 在顶点着色器中
vec4 skyVertex = vec4(vertexPosition, 0.0); // w=0
gl_Position = projectionMatrix * viewMatrix * skyVertex;
// 由于w=0，viewMatrix的平移部分不会影响天空盒

七、结语

w=0就像“永远的方向”，它让你在游戏世界里拥有“无穷远的视角”和“永恒的光线”。

我们继续深入，用更形象的比喻和更多游戏实际细节，让你对齐次坐标w=0的应用和意义有更全面的理解。

一、w=0的“方向魔法”——为什么方向向量w一定是0？

1.1 生活比喻

想象你在玩《我的世界》，

你站在地面上（有具体位置，w=1），
你手里拿着指南针，指南针只告诉你“北方在哪”，但不告诉你“北方有多远”，
这个“北方”就是一个方向（w=0）。

1.2 数学解释

点：有位置，有距离，w=1。
方向：只有方向，没有起点和终点，w=0。

为什么？
因为在矩阵变换时，

平移操作会影响点的位置（w=1），
但不会影响方向（w=0），
这就是为什么方向向量的w必须是0。

二、w=0在游戏开发中的“隐形作用”

2.1 法线变换

场景：
你在做角色法线贴图（Normal Map），

法线是方向，不是位置，
所以法线向量的w=0。

变换时：

只用旋转和缩放矩阵，不用平移，
这样法线方向才不会被“搬家”。

2.2 视锥体裁剪与“不可见点”

场景：
你在做第一人称射击游戏，

有些子弹轨迹会“射向无穷远”，
这些轨迹的终点在齐次坐标下w=0，
渲染管线会自动丢弃这些点，不会在屏幕上显示。

2.3 反射与投影的极端情况

场景：
你在做镜面反射，

如果反射方向正好与某个平面平行，
反射点会被投影到无穷远，w=0，
这时你会发现反射“消失”在画面边缘。

三、w=0的“消失点”——再举一个消失点的具体计算

3.1 设定

你在做一个3D城市街道，
两条平行的马路边线，分别为
- L1: (0, 0, 0) + t(1, 0, 1)
- L2: (10, 0, 0) + t(1, 0, 1)

3.2 透视投影矩阵

假设摄像机在(0, 0, -d)，朝z轴正方向看。

3.3 计算消失点

这两条线在3D空间永远不会相交，
但在投影后，它们的延长线会在屏幕上交于一点。

消失点的齐次坐标：

方向向量=(1,0,1,0)

这就是“消失点”，w=0，表示在无穷远。

四、w=0的“天空盒”再细化

4.1 为什么天空盒用w=0？

天空盒的顶点用w=0，
这样摄像机的平移不会影响天空盒，
只有旋转会影响天空盒（你转头，天空也跟着转）。

4.2 代码细节

// 顶点着色器
vec4 skyVertex = vec4(vertexPosition, 0.0); // w=0
gl_Position = projectionMatrix * viewMatrix * skyVertex;
// viewMatrix的平移部分不会影响skyVertex

五、w=0的“渲染陷阱”——实际开发中遇到的bug

5.1 归一化错误

如果你不判断w=0，直接做(x/w, y/w, z/w)，会得到“无穷大”或“NaN”，
这会导致画面出现“花屏”、“闪烁线条”或“消失的物体”。

5.2 解决方法

渲染管线通常会自动丢弃w=0的点，或者只用它们做方向计算，不参与实际绘制。

六、终极形象总结

w=1：你在世界上的一个具体点。
w=0：你只知道一个方向，或者你在“无限远”的地方。
游戏开发中，w=0常用于“方向向量”、“天空盒”、“平行光”、“消失点”等。

七、再用一句话总结

w=0就像“永远的方向”，它让你在游戏世界里拥有“无穷远的视角”和“永恒的光线”。
