【UE】制作一块布

效果

步骤

1. 新建一个空白模板工程，新建一个Basic关卡

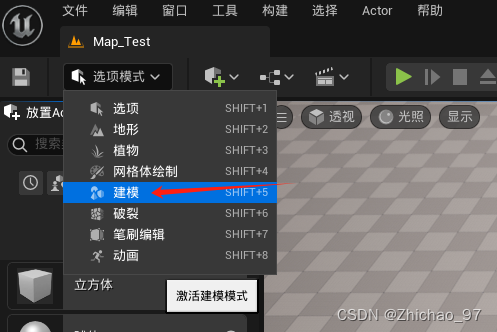

2. 选项模式选择“建模”

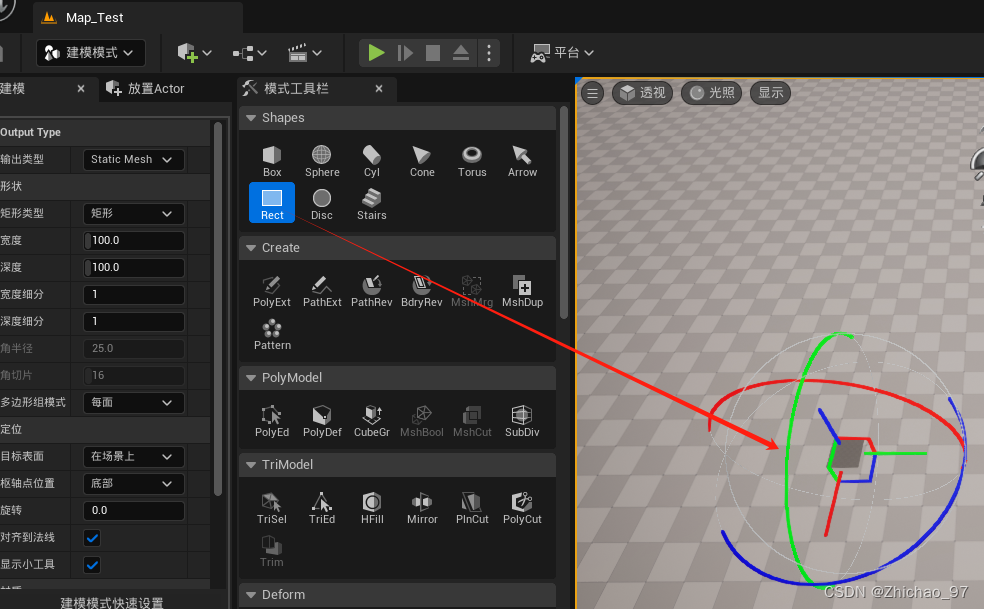

3. 创建一个矩形

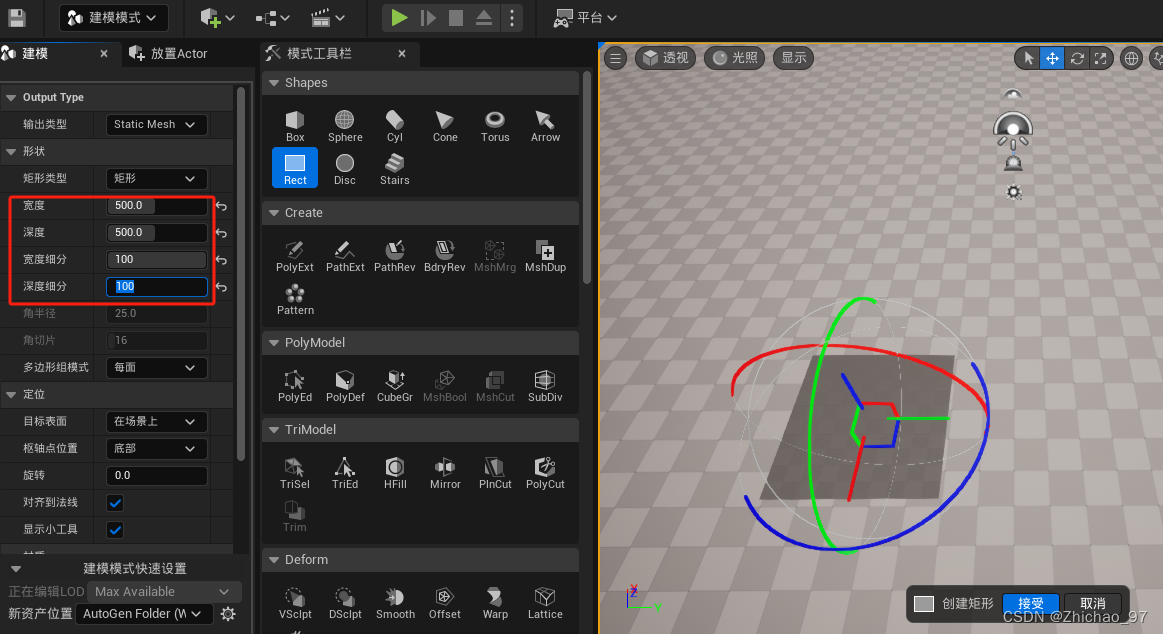

宽度、深度设为500，宽度细分和深度细分设置为100，然后点击接受

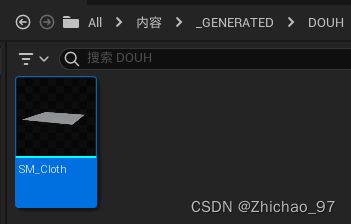

此时在浏览器中编辑器也帮我们创建了一个矩形的静态网格体，这里重命名为“SM_Cloth”

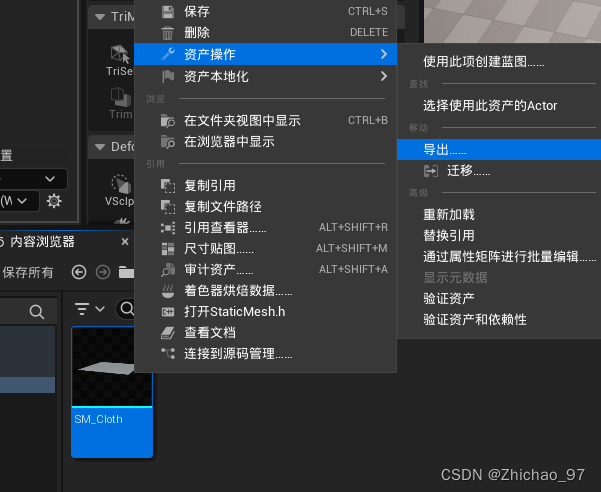

4. 将“SM_Cloth”导出

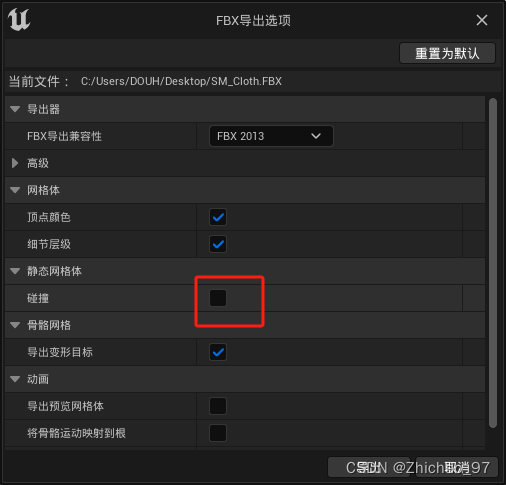

取消勾选“碰撞”

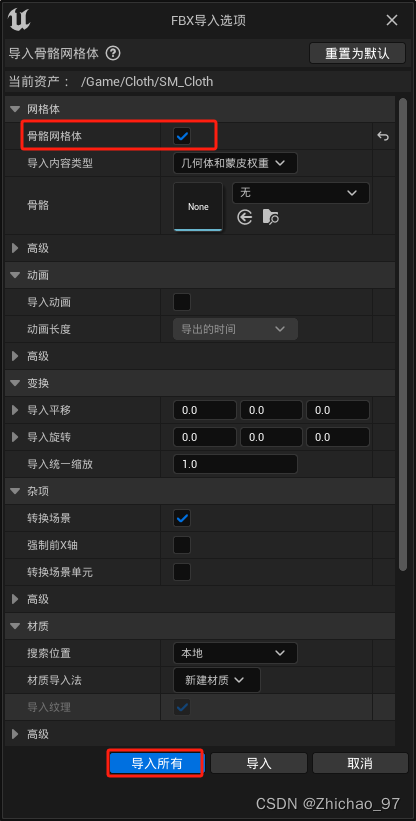

5. 导入刚才导出的“SM_Cloth.FBX”，导入时需要勾选“骨骼网格体”选项，这样就将创建的静态网格体转换为骨骼网格体

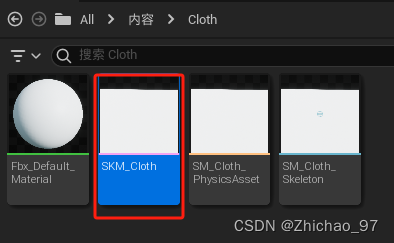

将导入的骨骼网格体重命名为“SKM_Cloth”

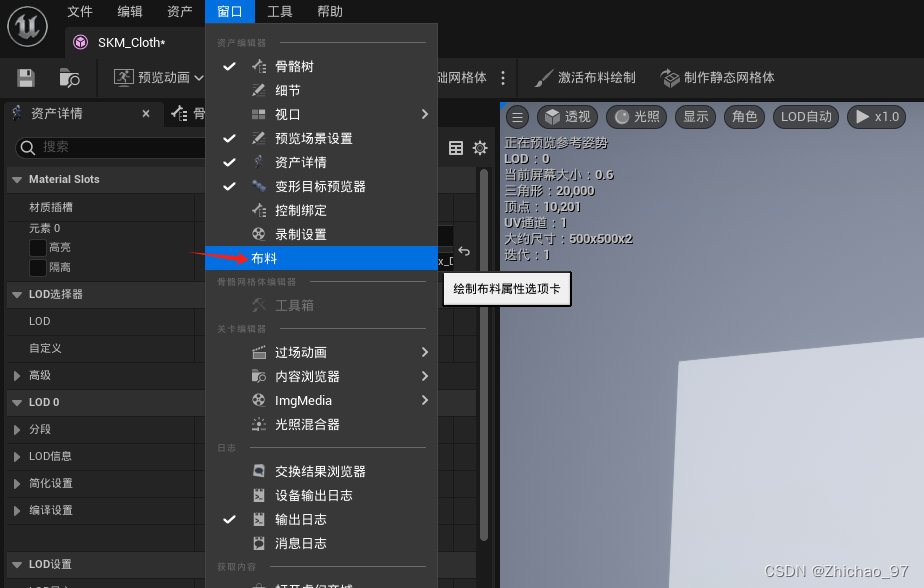

打开“SKM_Cloth”，打开布料窗口

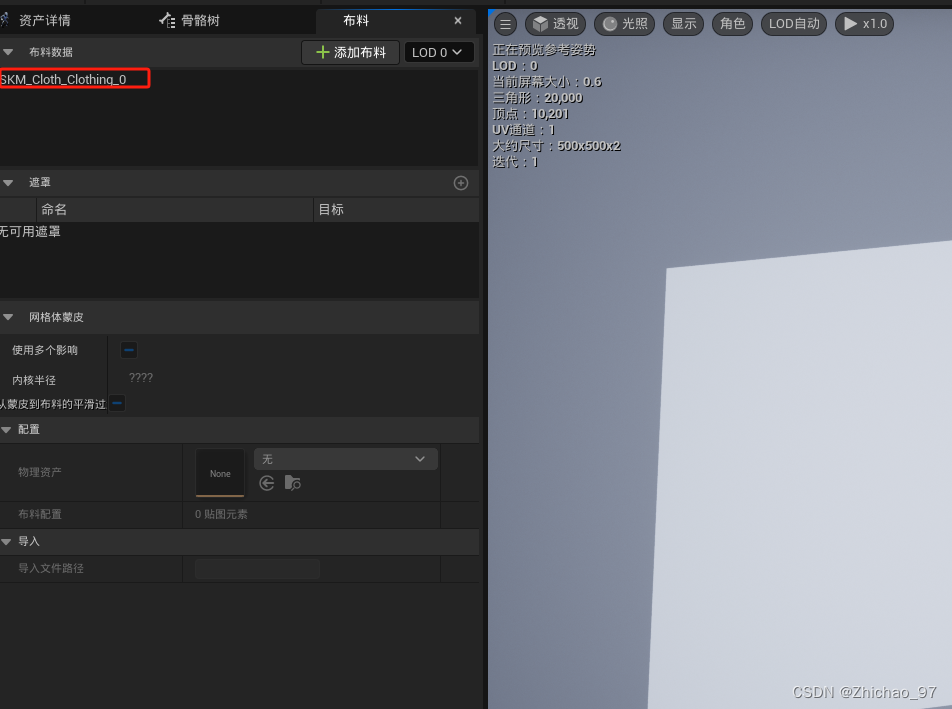

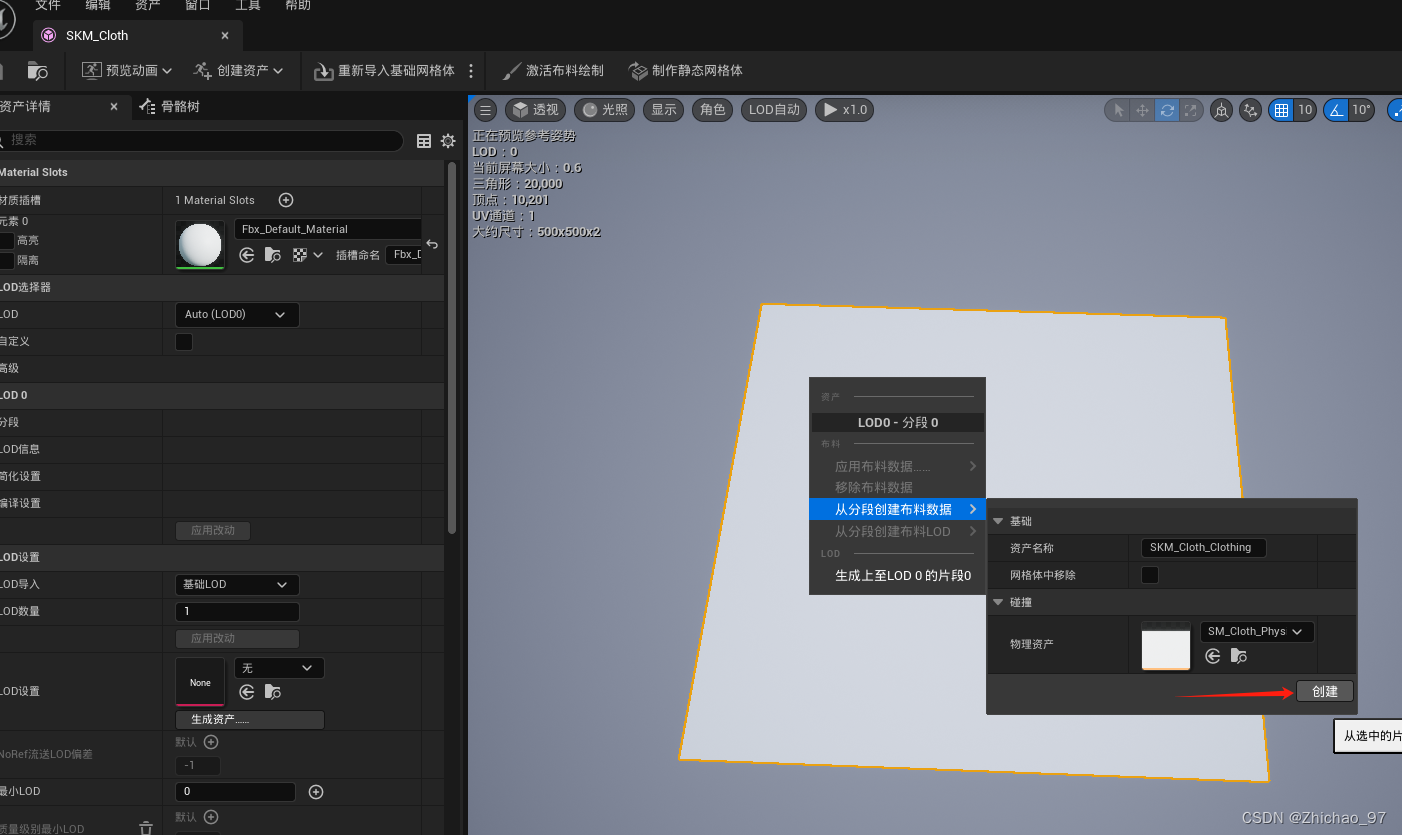

从分段创建布料数据

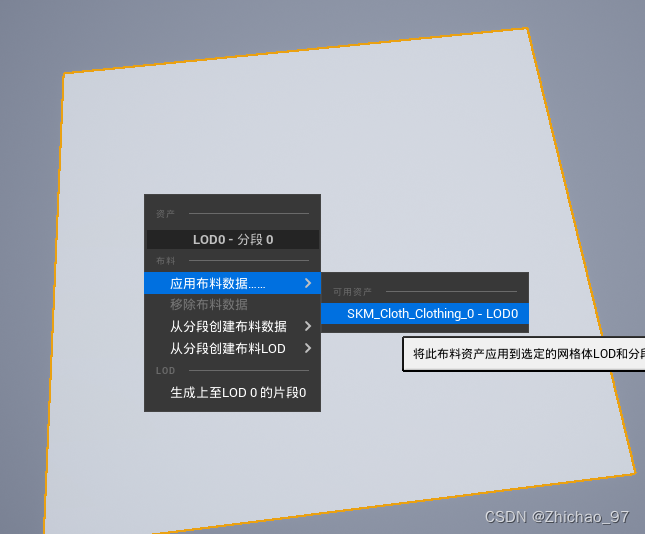

应用布料数据

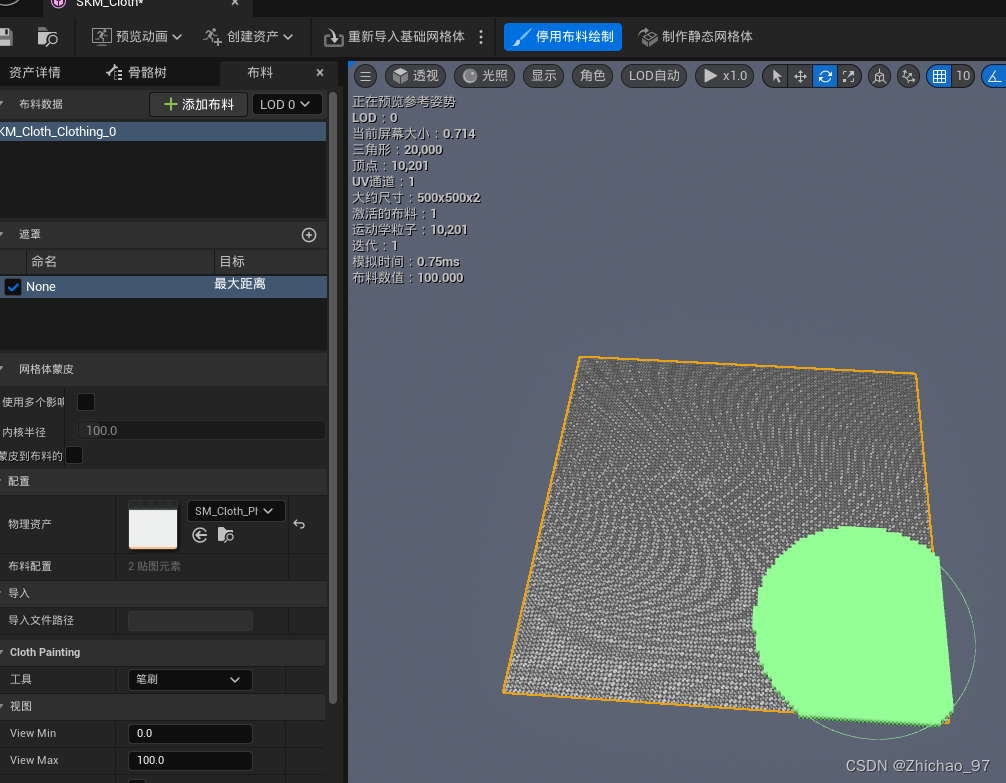

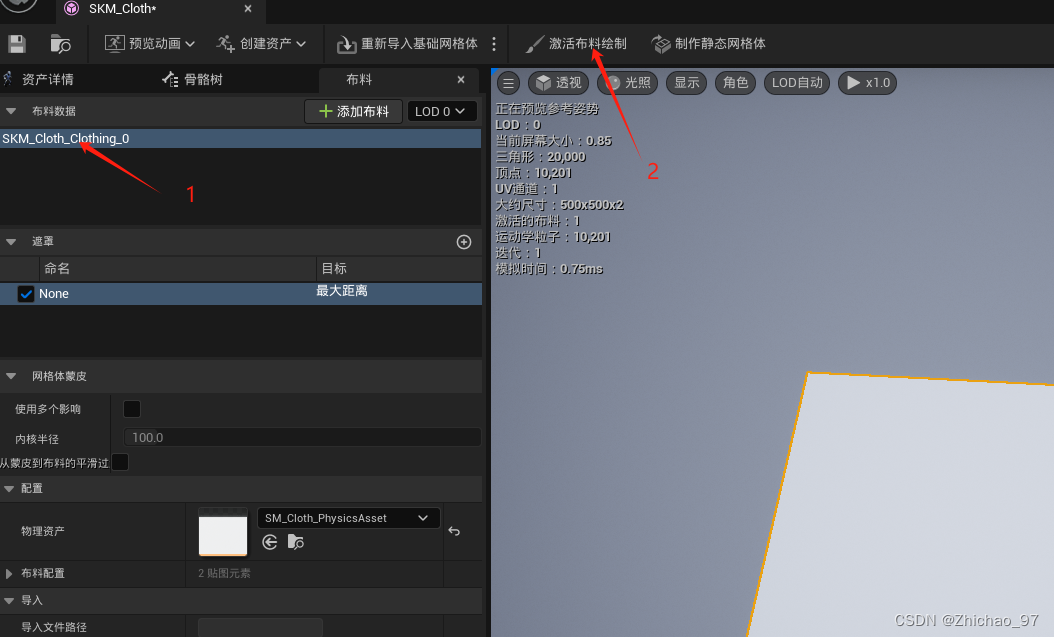

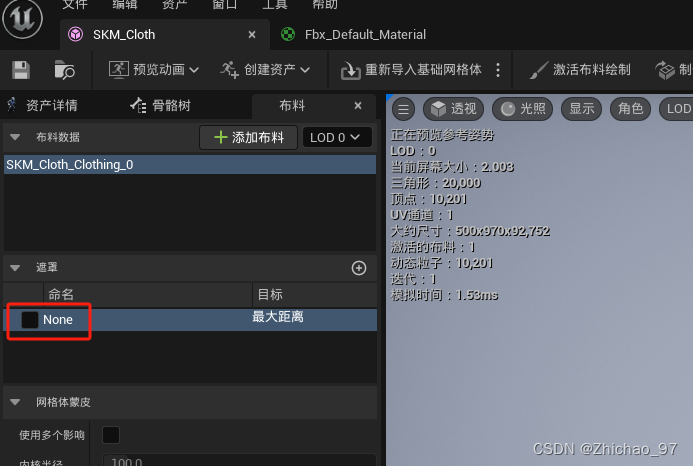

先选中布料数据，然后点击激活布料数据绘制

涂抹一遍后点击停用布料绘制

取消勾选如下选项

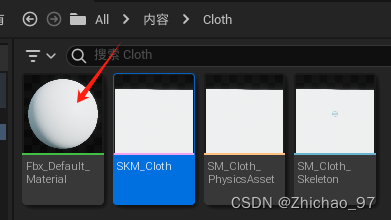

6. 打开导入的骨骼网格体默认的材质

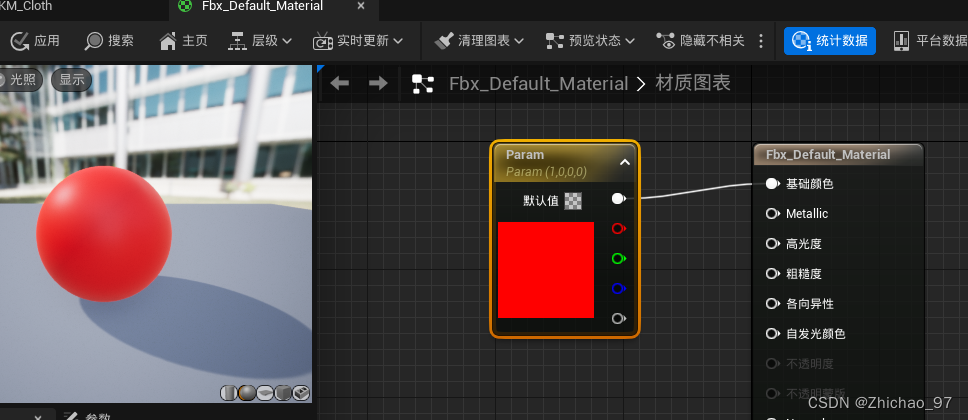

这里设置为红色

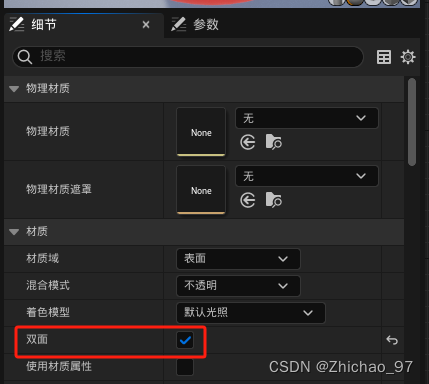

设置为双面材质

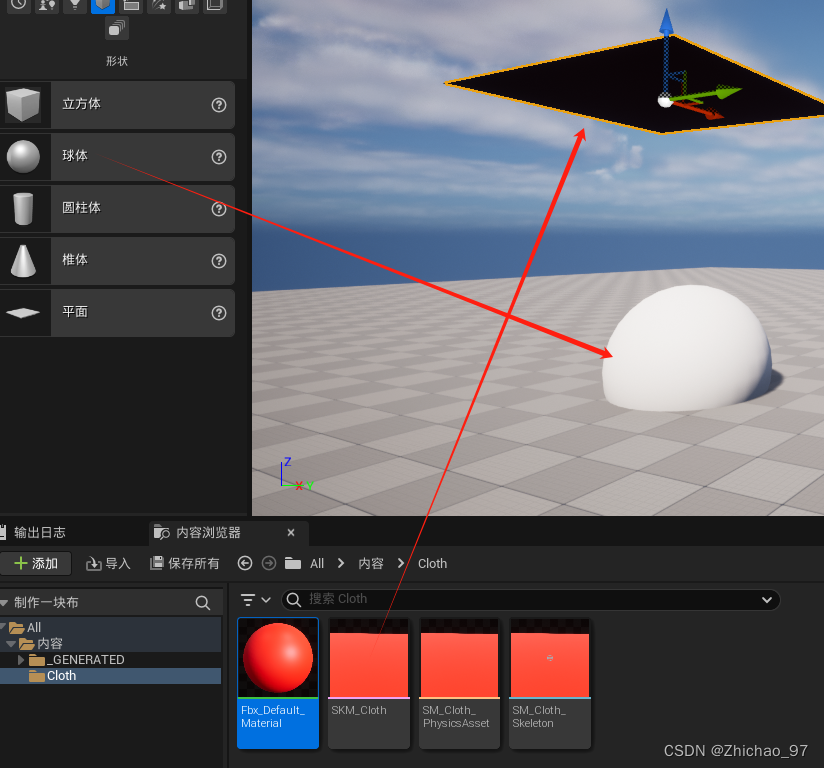

7. 在场景中放置一个球体，然后将导入的骨骼网格体拖入

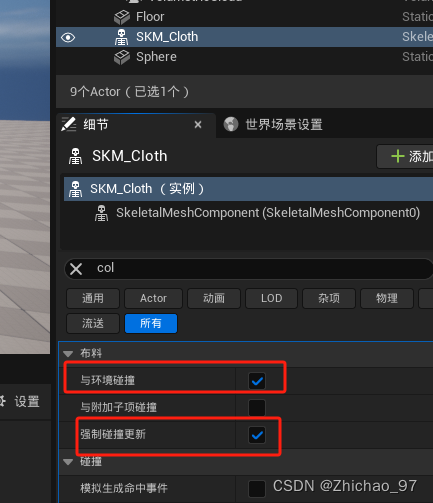

选中“SKM_Cloth”，勾选与环境碰撞和强制碰撞更新选项，

此时运行可以看到如下效果，发现布料会穿过底板

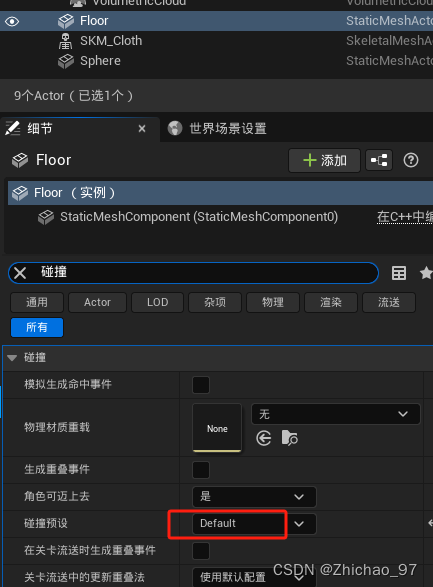

选中“Floor”，碰撞预设设置为Default

此时就可以看到布料与底板的碰撞效果了

其他问题：

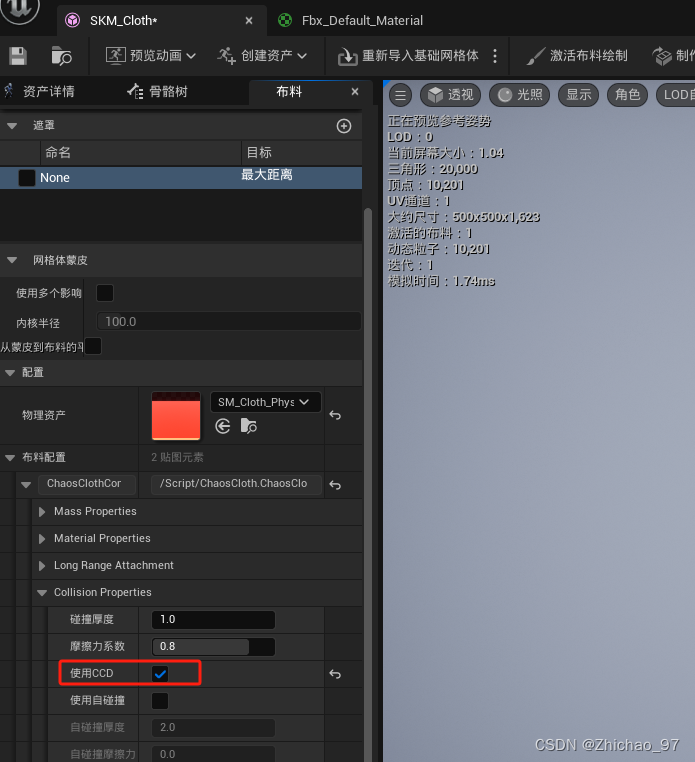

（1）如果布料一直发生抖动，可以打开“SKM_Cloth”，然后勾选“使用CCD”选项

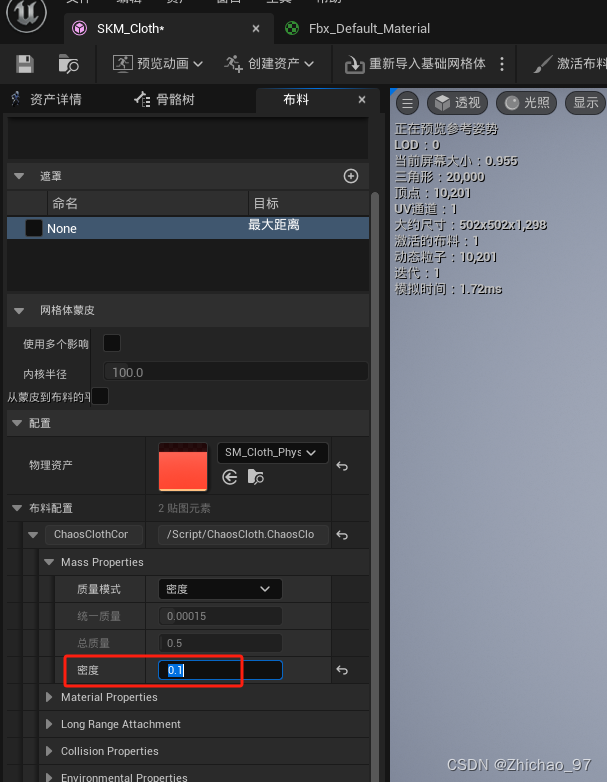

（2）如果发现球体与布料之间有部分穿透现象，可以打开“SKM_Cloth”，将密度值修改小一点
