环境映射 Environment Mapping

环境映射（Environment Mapping）是一种用于模拟物体表面反射效果的技术，广泛应用于计算机图形学中，尤其是在实时渲染和游戏开发中。它通过使用预先计算的纹理图像来近似物体表面的反射，提供了一种高效的方式来实现复杂的镜面反射效果。以下是对环境映射的详细介绍，包括其类型和引申应用。

环境映射的基本概念

• 定义：环境映射是一种基于图像的光照技术，使用预先生成的纹理（通常是反射图像）来模拟物体表面的反射效果。它通过将环境的视觉信息映射到物体表面，来创建反射效果。
• 效率：与传统的光线跟踪算法相比，环境映射的计算效率更高，因为它依赖于事先准备好的纹理数据，而不是实时计算光线的反射路径。
• 近似性：环境映射是一种近似方法，可能无法准确反映真实世界中的反射，尤其是在处理自反射（即物体反射自身的部分）时，环境映射通常无法实现。

环境映射的常见类型

1. 球型环境映射（Sphere Environment Mapping）：

   • 使用一个球形纹理来表示环境，适用于简单的反射效果。
   • 通过将物体表面的法线映射到球面上来获取反射颜色。

2. 立方体环境映射（Cubic Environment Mapping）：

   • 使用六个面（立方体的六个面）来表示环境，能够提供更高的细节和准确性。
   • 适合于复杂的场景和物体，能够更好地处理视角变化。

3. 抛物线环境映射（Parabolic Environment Mapping）：

   • 使用抛物线形状的纹理来表示环境，适合于特定的应用场景。
   • 这种方法可以在某些情况下提供更好的反射效果，尤其是在处理特定的光照条件时。

环境映射的引申应用

1. 光泽反射环境映射（Glossy Reflections from Environment Maps）：

   • 通过对环境映射进行模糊处理，模拟光泽反射效果。
   • 适用于需要表现表面光泽感的材质，如金属或水面。

2. 基于视角的反射映射（View-Dependent Reflection Maps）：

   • 根据观察者的视角动态调整反射效果，提供更真实的反射体验。
   • 这种方法通常需要更多的计算，但能够显著提高视觉效果。

3. 辐照度环境映射（Irradiance Environment Mapping）：

   • 计算环境中光照的辐照度信息，用于更准确地模拟光照效果。
   • 适合于需要高质量光照效果的场景，尤其是在全局光照（Global Illumination）中。

总结

环境映射是一种高效的技术，用于模拟物体表面的反射效果，广泛应用于实时渲染中。尽管它是一种近似方法，但通过不同的映射类型和引申应用，可以在许多场景中实现令人满意的视觉效果。随着计算能力的提高和渲染技术的发展，环境映射仍然是计算机图形学中重要的研究和应用领域。

生动形象的解释下Environment mapping（环境映射）技术

环境映射（Environment Mapping）可以用一个生动的比喻来解释：想象你在一个房间里，房间的墙壁上贴满了镜子。你站在房间的中央，四周的镜子反射出你身后和旁边的景象。无论你转动身体，镜子都会反射出不同的画面，给你一种身处于一个更大环境中的感觉。

具体解释

1. 镜子与环境：

   • 在这个比喻中，房间的镜子就像是环境映射中的纹理图像。每个镜子反射的都是房间外的环境（比如窗外的树、天空等），而这些反射的图像就是我们用来模拟物体表面反射的“环境”。

2. 物体表面的反射：

   • 现在，想象你手里拿着一个光滑的球体（比如一个金属球）。当你把这个球体放在房间的中央时，球体的表面会反射周围的环境（即那些镜子反射的图像）。环境映射技术就是通过将这些环境图像映射到球体的表面，来模拟光滑表面的反射效果。

3. 视角变化：

   • 当你转动身体，镜子中的反射也会随之变化。环境映射技术会根据物体表面的法线（即表面朝向）来决定应该显示哪个部分的环境图像。就像你在房间里转动时，镜子反射的画面会不断变化一样，环境映射也会根据观察者的视角动态调整反射效果。

4. 近似与限制：

   • 需要注意的是，虽然这种方法很高效，但它并不能完美地模拟真实世界中的反射。例如，镜子无法反射出房间内的其他物体（比如你自己），这就是环境映射的一个局限性。它只能提供一个近似的效果，尤其是在处理复杂的自反射时。

总结

环境映射就像是在一个充满镜子的房间中观察物体的反射。通过使用预先准备好的环境图像，环境映射能够高效地模拟物体表面的反射效果，尽管它在某些情况下可能无法完全捕捉到真实的反射细节。这种技术在计算机图形学中被广泛应用，尤其是在游戏和动画中，为物体提供了生动的反射效果。

球型环境映射（Sphere Environment Mapping）采样原理

球型环境映射（Sphere Environment Mapping）是一种用于模拟物体表面反射的技术，它通过将环境信息映射到一个虚拟的球体上来实现反射效果。以下是球型环境映射的采样原理的详细解释：

1. 基本概念

在球型环境映射中，环境被视为一个包围物体的球体。这个球体的表面上贴有环境的纹理图像（通常是全景图像），这些图像包含了周围环境的视觉信息。物体表面的每个点都可以通过计算其法线向量与球体的关系来获取相应的环境颜色。

2. 法线向量

• 法线向量：每个物体表面上的点都有一个法线向量，表示该点的朝向。法线向量是计算反射效果的关键，因为它决定了从该点观察环境的方向。

3. 采样过程

以下是球型环境映射的采样过程：

1. 获取法线向量：

   • 对于物体表面上的每个点，首先获取该点的法线向量 N。

2. 计算反射方向：

   • 根据法线向量，计算从该点出发的反射方向。对于球型环境映射，反射方向通常与法线向量相同，因为我们假设环境是均匀的。

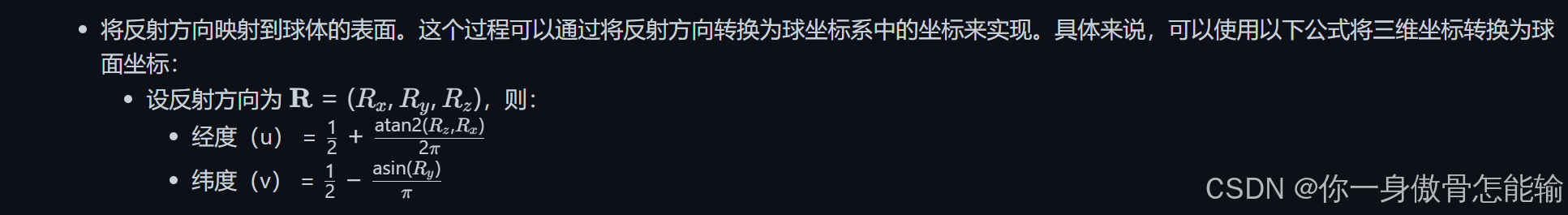

3. 映射到球面：


4. 采样环境纹理：

   • 使用计算得到的经度和纬度（u, v）从环境纹理中采样颜色值。这个颜色值就是该点的反射颜色。

5. 应用反射颜色：

   • 将采样到的颜色值应用到物体表面，通常会与物体的材质属性（如光泽度、反射强度等）结合，以生成最终的渲染效果。

4. 优缺点

• 优点：

  • 球型环境映射实现简单，计算效率高，适合实时渲染。
  • 可以快速生成反射效果，适用于许多场景。

• 缺点：

  • 由于是基于球体的映射，可能无法准确反映复杂的环境，尤其是在处理自反射时。
  • 反射效果可能会显得模糊或不够真实，特别是在大范围视角变化时。

总结

球型环境映射通过将环境信息映射到一个虚拟的球体上，利用物体表面的法线向量来采样环境纹理，从而实现反射效果。这种方法在计算机图形学中被广泛应用，尤其是在需要高效渲染的实时应用中。尽管存在一些局限性，但它仍然是实现物体表面反射的一种有效技术。
