场景图 (Scene Graphs)

场景图是一种用于组织和管理三维虚拟场景的数据结构，通常以有向无环图（DAG）的形式表示。它不仅仅用于存储几何体，还包括动画、可见性、光源、材质属性等多种元素的控制。场景图被广泛应用于计算机图形学、游戏开发和虚拟现实等领域。

1. 场景图的基本结构

节点：场景图的基本组成部分，每个节点可以表示不同的元素，如几何体、光源、摄像机、变换等。
边：节点之间的连接关系，表示层次结构和父子关系。父节点可以影响子节点的变换和状态。
有向无环图：场景图是有向的，意味着节点之间的关系是单向的；无环则意味着不存在循环引用。

2. 场景图的功能

场景图的主要功能包括：

层次变换：通过父子关系，场景图可以实现复杂的变换操作。例如，移动一个父节点会影响所有子节点的位置。
可见性管理：场景图可以帮助管理哪些对象在视锥体内，从而优化渲染性能。
状态管理：可以在节点中存储材质、纹理、光源等状态信息，方便在渲染时进行切换。
动画控制：通过节点的变换和状态，可以实现复杂的动画效果。

3. 渲染过程

场景图的渲染通常采用深度优先遍历（Depth-First Traversal）的方法。渲染过程的基本步骤如下：

遍历场景图：从根节点开始，深度优先遍历所有子节点。
应用变换：在遍历过程中，应用每个节点的变换（如平移、旋转、缩放）。
渲染几何体：当到达几何体节点时，使用当前的状态（如材质、纹理）进行渲染。
处理光源：在遍历过程中，处理光源节点以计算光照效果。

4. 应用场景

场景图在多个领域有广泛的应用，包括：

计算机图形学：用于管理和渲染复杂的三维场景。
游戏开发：管理游戏世界中的对象、状态和动画。
虚拟现实：组织虚拟环境中的元素，提供交互和可视化。
动画制作：控制角色和场景中的动画效果。

5. 示例

以下是一个简单的伪代码示例，展示如何构建和遍历场景图：

class SceneNode {
    List<SceneNode> children; // 子节点
    Transform transform;       // 变换信息
    Material material;         // 材质信息
    Geometry geometry;         // 几何体信息

    function render() {
        applyTransform(transform); // 应用当前节点的变换

        if (geometry != null) {
            draw(geometry, material); // 渲染几何体
        }

        // 遍历子节点
        for (child in children) {
            child.render(); // 递归渲染子节点
        }
    }
}

// 创建场景图
SceneNode root = new SceneNode();
SceneNode child1 = new SceneNode();
SceneNode child2 = new SceneNode();
root.children.add(child1);
root.children.add(child2);

// 渲染场景
root.render();

6. 总结

场景图是一种强大且灵活的数据结构，用于组织和管理三维虚拟场景。它不仅支持几何体的存储，还能够处理变换、光源、材质等多种元素。通过深度优先遍历，场景图能够高效地渲染复杂的三维场景，广泛应用于计算机图形学、游戏开发和虚拟现实等领域。其可重用性和扩展性使得场景图成为现代图形应用中不可或缺的工具。

在这里插入图片描述

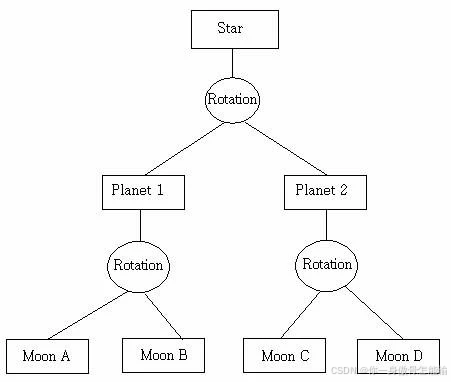

图12 通过创建场景图来表示对象

场景图的深入探讨

在前面的讨论中，我们已经介绍了场景图的基本结构、功能和应用场景。接下来，我们将更深入地探讨场景图的设计原则、优化策略以及与其他数据结构的比较。

1. 场景图的设计原则

在设计场景图时，有几个关键原则需要考虑：

层次结构：场景图应当反映场景中对象的层次关系。父节点的变换应当影响所有子节点，这样可以简化变换的管理。
模块化：每个节点应当尽可能独立，便于重用和扩展。可以通过组合不同的节点来构建复杂的场景。
灵活性：场景图应支持动态更新，例如添加、删除或修改节点，以适应实时渲染的需求。
可扩展性：设计时应考虑未来的扩展需求，例如支持新的渲染技术或动画效果。

2. 优化策略

为了提高场景图的渲染性能和管理效率，可以采用以下优化策略：

视锥剔除：在渲染之前，检查哪些节点在摄像机的视锥体内，剔除不在视野中的节点，减少渲染负担。
细节层次（LOD）：根据摄像机与对象的距离，选择不同的几何体细节级别，以提高渲染效率。
批处理渲染：将多个对象的渲染状态合并，减少状态切换的次数，从而提高渲染性能。
空间划分：结合其他空间划分数据结构（如八叉树、BVH等），在场景图中实现更高效的空间管理和查询。

3. 场景图与其他数据结构的比较

场景图与其他空间管理数据结构（如BVH、BSP树和八叉树）有着不同的侧重点和应用场景：

BVH（Bounding Volume Hierarchy）：主要用于加速碰撞检测和光线追踪。它通过包围体的层次结构来组织对象，适合动态场景的快速查询。
BSP树（Binary Space Partitioning Tree）：用于空间划分和可见性管理，特别适合静态场景的渲染。BSP树通过将空间划分为前后两部分来管理对象的可见性。
八叉树：专注于三维空间的分割，适合管理稀疏分布的对象。八叉树通过递归分割空间来组织对象，适合大规模场景的管理。

相比之下，场景图更关注于场景的整体结构和状态管理，适合处理复杂的三维场景和动态元素。

4. 实际应用案例

在实际应用中，场景图被广泛用于各种图形引擎和游戏开发框架。例如：

Unity：Unity引擎使用场景图来管理游戏对象、组件和场景的层次结构。每个游戏对象都是场景图中的一个节点，支持动态添加和删除。
Unreal Engine：Unreal引擎的场景管理系统也基于场景图，支持复杂的场景组织和渲染优化。
OpenGL/DirectX：在使用OpenGL或DirectX进行渲染时，开发者通常会构建自己的场景图，以便更好地管理渲染状态和对象。

5. 未来发展方向

随着计算机图形学和虚拟现实技术的不断发展，场景图的设计和实现也在不断演进。未来可能的方向包括：

实时渲染优化：结合机器学习和人工智能技术，自动优化场景图的结构和渲染策略。
跨平台支持：开发更通用的场景图框架，支持不同平台（如移动设备、VR设备等）的高效渲染。
增强现实（AR）集成：在增强现实应用中，场景图将需要处理动态环境和用户交互，提供更灵活的管理方式。

总结

场景图是一种强大且灵活的数据结构，能够有效地组织和管理三维虚拟场景。通过合理的设计和优化策略，场景图可以显著提高渲染性能和

生动形象的解释下场景图的原理

让我们用一个生动形象的比喻来解释场景图的原理。

场景图的比喻：一个剧院的舞台

想象一下，你正在观看一场精彩的舞台剧。这个剧院的舞台就像是一个三维场景，而场景图就像是这个舞台的组织结构和管理系统。

1. 舞台上的角色和道具

在舞台上，有许多角色（演员）和道具（家具、背景等）。每个角色和道具都可以看作是场景图中的一个“节点”。这些节点可以是：

角色节点：代表舞台上的演员，可能有不同的动画和状态（如站立、走动、跳舞）。
道具节点：代表舞台上的各种道具，比如桌子、椅子、背景画等，它们也有自己的属性（如颜色、材质）。

2. 层次结构

在这个剧院中，角色和道具之间有着明确的层次关系。例如，主角可能是一个父节点，而其他配角和道具则是它的子节点。主角的动作（如转身、走动）会影响到周围的配角和道具的位置。

父节点：主角（例如，一个国王）。
子节点：国王的随从、王座、背景等。

当国王转身时，随从也会跟着移动，王座的位置也会相应调整。这就像场景图中的变换，父节点的变换会影响所有子节点。

3. 状态管理

在舞台剧中，角色的服装、道具的颜色和灯光的亮度等都可以看作是节点的状态。在场景图中，每个节点可以存储这些状态信息，比如：

材质属性：角色的服装材质、道具的表面纹理。
光源：舞台上的灯光，影响整个场景的氛围。

当导演决定改变灯光的颜色时，所有的角色和道具都会受到影响，整个场景的氛围也会随之改变。

4. 渲染过程

在舞台剧的演出过程中，导演会按照剧本的顺序逐一指挥演员上场、道具的移动和灯光的变化。这就像场景图的渲染过程：

遍历场景图：导演从舞台的中心开始，逐一指挥每个角色和道具。
应用变换：每个角色在上场前会根据剧本的要求进行位置和姿势的调整。
渲染几何体：当角色上场时，观众看到的是他们的表演和道具的展示。
处理光源：灯光的变化会影响整个舞台的视觉效果，增强观众的体验。

5. 动态变化

在演出过程中，可能会有临时的调整，比如演员的即兴发挥或道具的更换。这就像场景图的动态更新，允许在运行时添加、删除或修改节点，以适应不断变化的场景。

总结

通过这个剧院的比喻，我们可以看到场景图如何组织和管理三维场景中的各种元素。每个节点代表一个角色或道具，层次结构反映了它们之间的关系，状态管理确保了场景的统一性，而渲染过程则是将这些元素呈现给观众的方式。场景图的灵活性和动态性使得它能够适应复杂的三维环境，就像一场精彩的舞台剧一样，充满了变化和活力。

游戏场景图算法案例分析

在游戏开发中，场景图是一种重要的数据结构，用于管理和渲染三维场景。下面我们将通过一个具体的案例分析，探讨场景图的算法及其在游戏中的应用。

案例分析：3D 动作冒险游戏中的场景图

1. 场景图的结构

在一个3D动作冒险游戏中，场景图可以用来管理游戏世界中的各种对象，例如角色、敌人、道具和环境元素。场景图的基本结构如下：

根节点：整个场景的起始点，通常是一个空节点。
子节点：每个游戏对象（如角色、敌人、道具等）都是一个子节点，包含其变换信息（位置、旋转、缩放）和渲染状态。

根节点
├── 玩家角色
│   ├── 头部
│   ├── 身体
│   └── 武器
├── 敌人
│   ├── 敌人1
│   └── 敌人2
├── 道具
│   ├── 武器道具
│   └── 补给道具
└── 环境
    ├── 地面
    ├── 墙壁
    └── 天空盒

2. 场景图的更新

在游戏运行时，场景图需要频繁更新，以反映游戏状态的变化。更新过程通常包括以下几个步骤：

输入处理：根据玩家的输入（如移动、攻击等）更新玩家角色的状态。
AI 更新：根据敌人的AI逻辑更新敌人的位置和状态。
物理模拟：处理碰撞检测和物理反应，更新对象的位置。
动画更新：根据当前状态播放相应的动画。

def update_scene_graph(scene_graph, delta_time):
    for node in scene_graph.children:
        if node.type == "player":
            update_player(node, delta_time)
        elif node.type == "enemy":
            update_enemy(node, delta_time)
        elif node.type == "item":
            update_item(node, delta_time)

3. 渲染过程

在渲染过程中，场景图的遍历是一个关键步骤。渲染过程通常包括以下几个步骤：

视锥剔除：检查哪些节点在摄像机的视锥体内，剔除不在视野中的节点，以提高渲染效率。
变换应用：根据节点的变换信息（位置、旋转、缩放）计算最终的模型矩阵。
绘制调用：将可见的节点提交给渲染引擎进行绘制。

def render_scene_graph(scene_graph, camera):
    for node in scene_graph.children:
        if is_visible(node, camera):
            model_matrix = calculate_model_matrix(node)
            render_node(node, model_matrix)
