摘要

本文通过生活化比喻和游戏场景，详细讲解了圆的方程及其在游戏开发中的实际应用。首先，圆的方程本质是点到圆心的距离等于半径，这一原理在游戏中广泛应用于角色攻击范围判定、碰撞检测、视野圈、运动轨迹和特效生成等场景。接着，文章深入探讨了圆与矩形碰撞检测的原理，通过找到圆心到矩形的最近点并计算距离，判断是否发生碰撞。最后，文章还介绍了更复杂的圆相关算法，如圆与圆、圆与多边形、圆与线段的碰撞检测，以及圆与旋转矩形的碰撞处理。这些算法在游戏开发中具有重要的实际意义，能够有效提升游戏的物理效果和交互体验。

一、圆的方程推导原理

1. 生活化比喻

想象你在操场上，拿着一根绳子，一头固定在地上的某个点（比如旗杆），另一头拴着一只小狗。你让小狗绕着旗杆跑，绳子始终绷直。无论小狗跑到哪里，它和旗杆的距离都一样长，这就是圆的本质！

旗杆的位置：圆心 ((a, b))
绳子的长度：半径 (r)
小狗当前位置：((x, y))

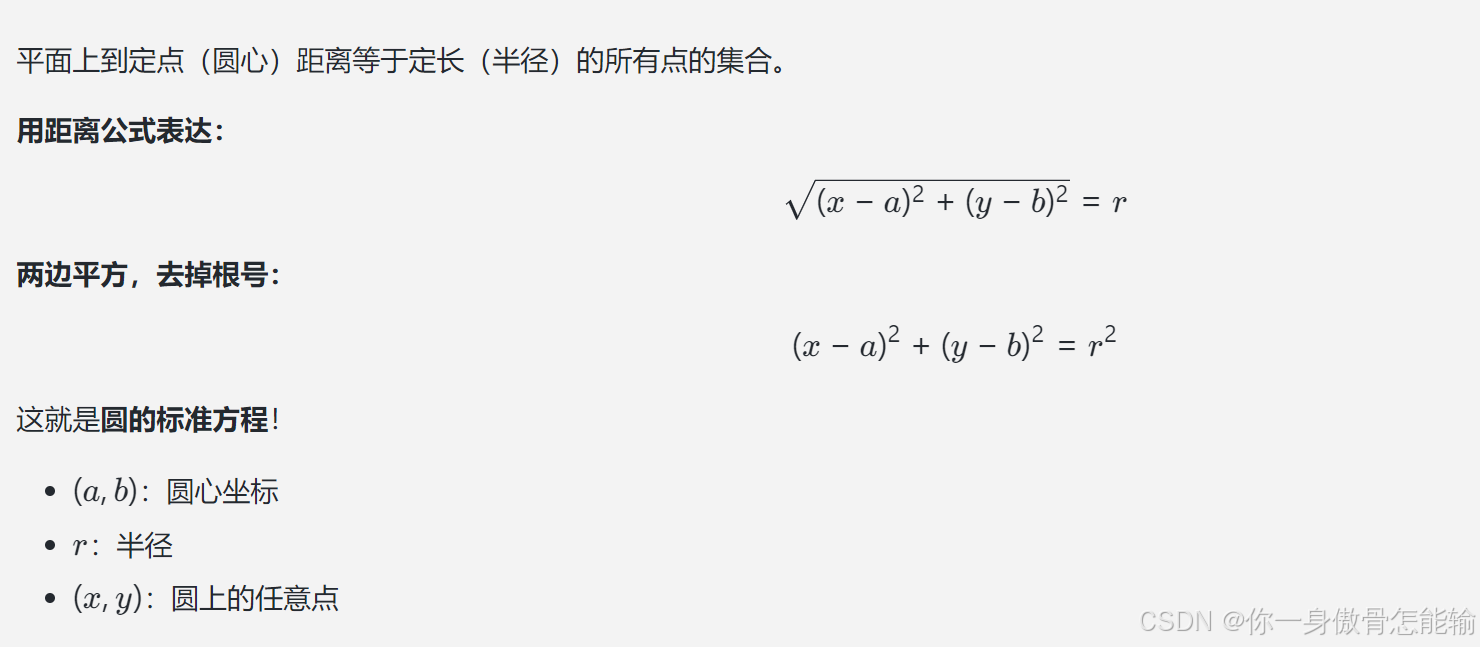

2. 数学推导

圆的定义：
在这里插入图片描述

3. 形象理解

你在操场上画圆，就是用绳子固定一头，另一头绕着走，走到的每个点都满足“到圆心距离等于半径”。
这个“距离相等”就是圆的方程的核心。

二、圆的方程在游戏中的实际应用

1. 角色攻击范围判定（AOE技能）

场景：
法师释放一个火球，火球落地后爆炸，爆炸范围是一个圆。
游戏需要判断哪些敌人被炸到了。
在这里插入图片描述

代码示例：

def in_circle(enemy_x, enemy_y, center_x, center_y, radius):
    dx = enemy_x - center_x
    dy = enemy_y - center_y
    return dx*dx + dy*dy <= radius*radius

# 爆炸中心(10, 10)，半径5，敌人(13, 14)
print(in_circle(13, 14, 10, 10, 5))  # False，不在范围内

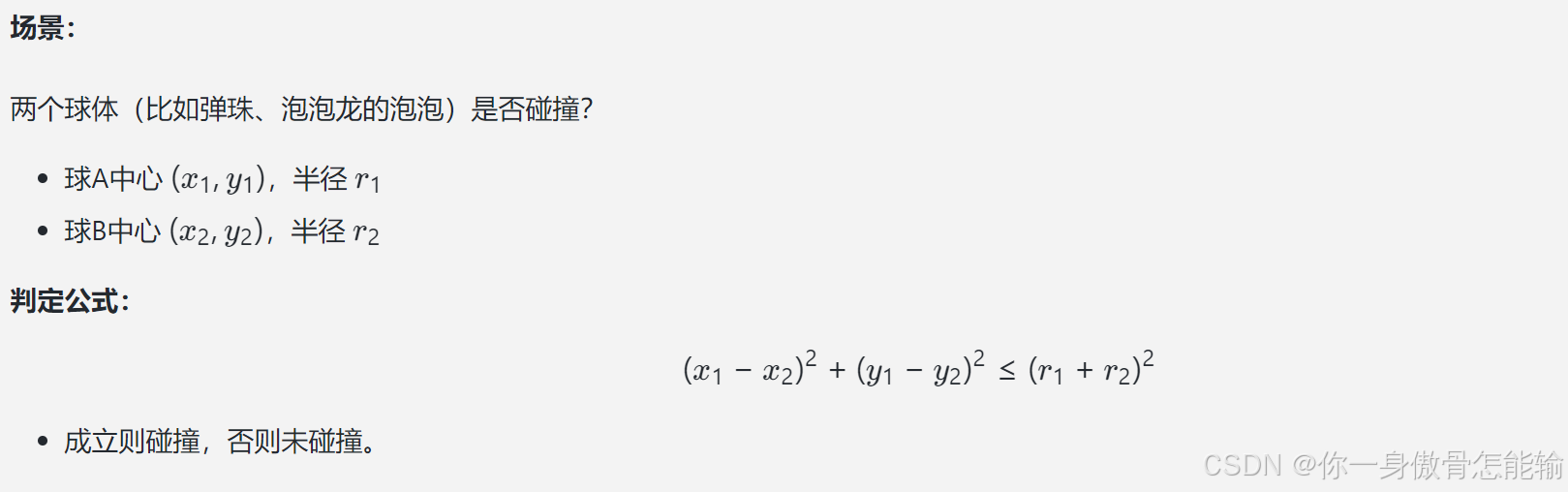

2. 圆形碰撞检测

在这里插入图片描述

3. 圆形视野/感知范围

场景：
敌人有一个“感知圈”，玩家进入这个圈就会被发现。

敌人位置 ((a, b))，感知半径 (r)
玩家位置 ((x, y))

判定同上。

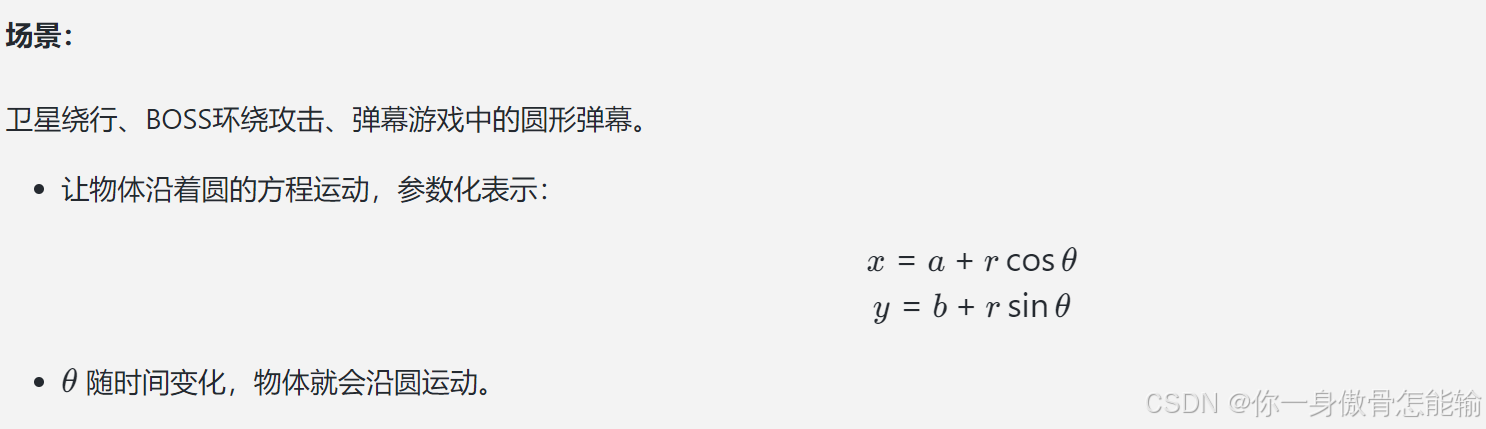

4. 圆形路径/运动轨迹

在这里插入图片描述

5. 圆形区域生成与特效

场景：
生成一个圆形的魔法阵、光环、保护罩等。

用圆的方程生成一圈点，绘制特效。

三、总结口诀

圆的方程本质： 到圆心距离等于半径。
游戏应用： 判定范围、碰撞检测、视野圈、轨迹运动、特效生成等。

下面我用形象的比喻和游戏实际场景，详细讲解“圆与矩形碰撞检测”及其背后的原理，并介绍一些更复杂的圆相关算法。

一、圆与矩形碰撞检测的形象理解

1. 生活化比喻

想象你在操场上（矩形），拿着一个呼啦圈（圆），你想知道呼啦圈有没有碰到操场的边界，或者有没有压到操场上的一个长方形地毯。

2. 游戏场景

圆形：角色的攻击范围、爆炸范围、球体、弹幕等。
矩形：障碍物、墙壁、箱子、敌人身体的包围盒等。

二、圆与矩形碰撞检测的原理

1. 基本思路

核心问题：
圆心到矩形的最近距离是否小于等于圆的半径？

如果是，说明圆和矩形相交或接触。
如果不是，说明它们没有碰撞。

2. 具体算法步骤

步骤1：找到圆心到矩形的最近点

假设圆心坐标为 ((cx, cy))
矩形左上角 ((rx, ry))，宽 (w)，高 (h)

找到圆心在矩形上的最近点 ((closestX, closestY))：

(closestX = clamp(cx, rx, rx + w))
(closestY = clamp(cy, ry, ry + h))

其中，clamp(value, min, max) 的意思是把 value 限制在 min 和 max 之间。

步骤2：计算最近点到圆心的距离

(dx = cx - closestX)
(dy = cy - closestY)
距离平方：(distance^2 = dx^2 + dy^2)

步骤3：判断距离与半径

如果 (distance^2 \leq r^2)，则碰撞
否则不碰撞

3. 形象解释

如果圆心在矩形内部，最近点就是圆心本身，距离为0，肯定碰撞。
如果圆心在矩形外部，最近点就是矩形边界上离圆心最近的点。

三、代码示例

def clamp(value, min_value, max_value):
    return max(min_value, min(value, max_value))

def circle_rect_collision(cx, cy, r, rx, ry, w, h):
    # 找到最近点
    closestX = clamp(cx, rx, rx + w)
    closestY = clamp(cy, ry, ry + h)
    # 计算距离
    dx = cx - closestX
    dy = cy - closestY
    return dx*dx + dy*dy <= r*r

# 圆心(5, 5)，半径2，矩形左上角(7, 7)，宽3，高3
print(circle_rect_collision(5, 5, 2, 7, 7, 3, 3))  # False，不碰撞
