超维小课堂 | 6、MAVROS与机载电脑Jetson nano通信

MAVROS与机载电脑Jetson nano通信

ROS系统镜像——Jetson nano b01 4G

链接: 百度云镜像链接

链接：https://pan.baidu.com/s/1NoIEvVdsiYLPvVOWM98hjQ
提取码：cwkj

简介：MAVROS和Jetson nano通信，设置飞控参数和MAVROS文件，实现飞控和机载电脑的通信。MAVROS相当于PX4飞控中的MAVLINK模块。MAVROS将话题转为MAVLINK格式消息发送给飞控，飞控中的MAVLINK模块将MAVLINK格式消息转化为uORB消息给PX4各模块间传递消息使用，也可以反过来从uORB消息一直到ROS话题。

MAVROS简介

ROS结合PX4的或者APM的开发方式，关键在于实现ROS和他们之间的通信，这里我们使用ROS官方提供的MAVROS功能包实现飞控Pixhawk和ROS主控间的通信。
简单的来说，mavros的作用是实现ROS和PX4间的通信，mavros功能包起到了实现上层ROS和底层PX4固件的双向通信。基于此，在一般的开发应用中，我们通常在ROS层面进行功能开发，并发布相关控制指令给底层即可。同时底层会实时的把无人机的相关状态通过mavros上传给ROS。

注意：此处仅以Pixhawk2.4.8飞控为例，其他飞控原理一致，皆可参考。

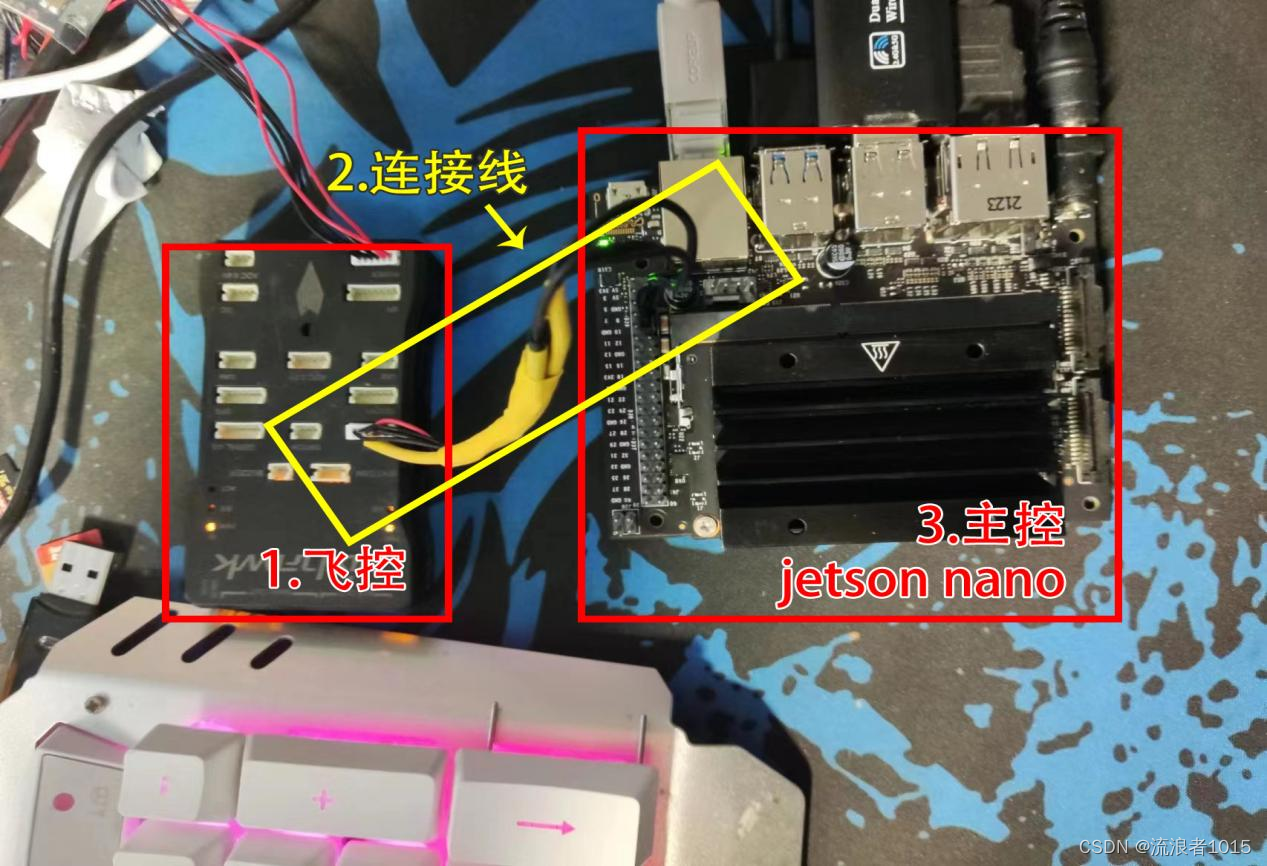

我们的无人机ROS主控Jetson nano通过串口ttyTHS1和飞控的telem2口进行通信。需要的硬件包括安装了系统镜像的Jetson nano和下载了固件的飞控pixhawk2.4.8，另外需要一根连接线。如图中所示标注所示：

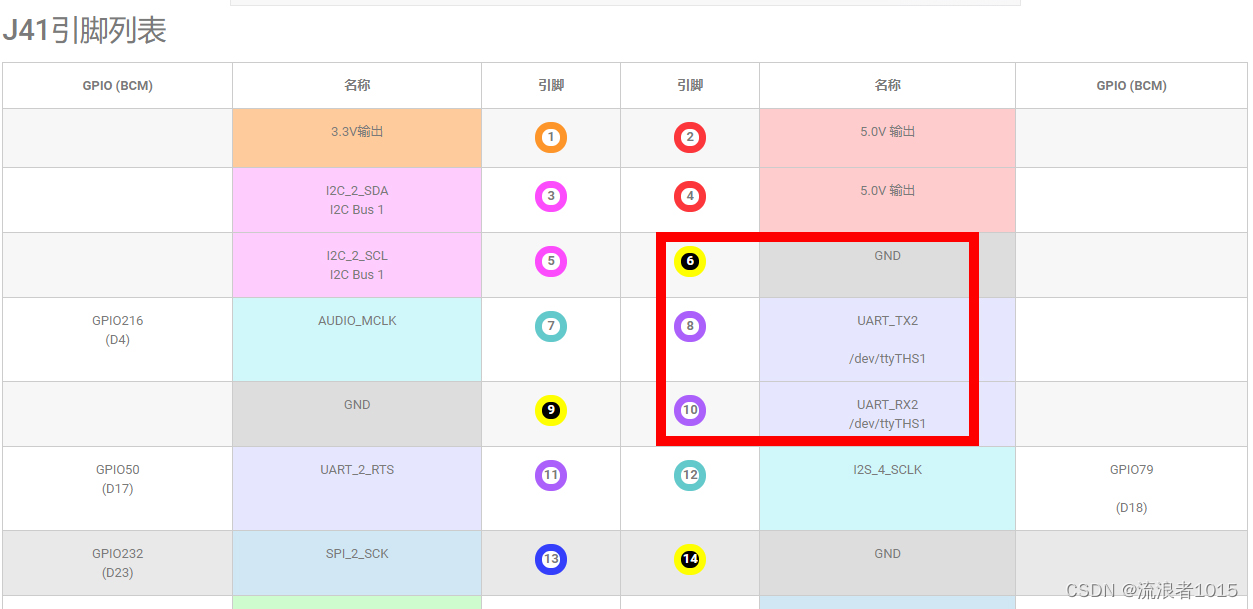

Jetson nano引脚按序号排列如下：上述图片则是通过telem2连接6，8，10一脚。其中telem2中的GND连接6-GND，telem2中的TX连接10-RX，RX连接8-TX。Telem2中只需要此三根线连接即可，其余不用管。

打开QGC地面站，设置如下：

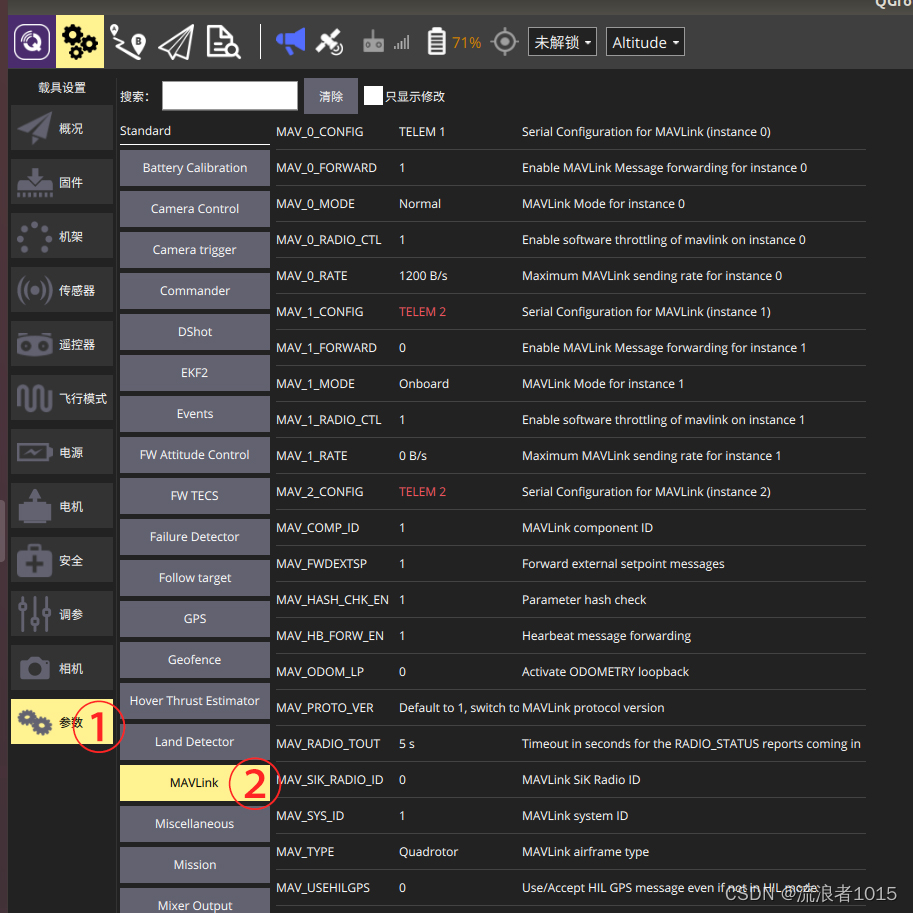

①、选中MAVlink设置参数如下，设置telem2通信

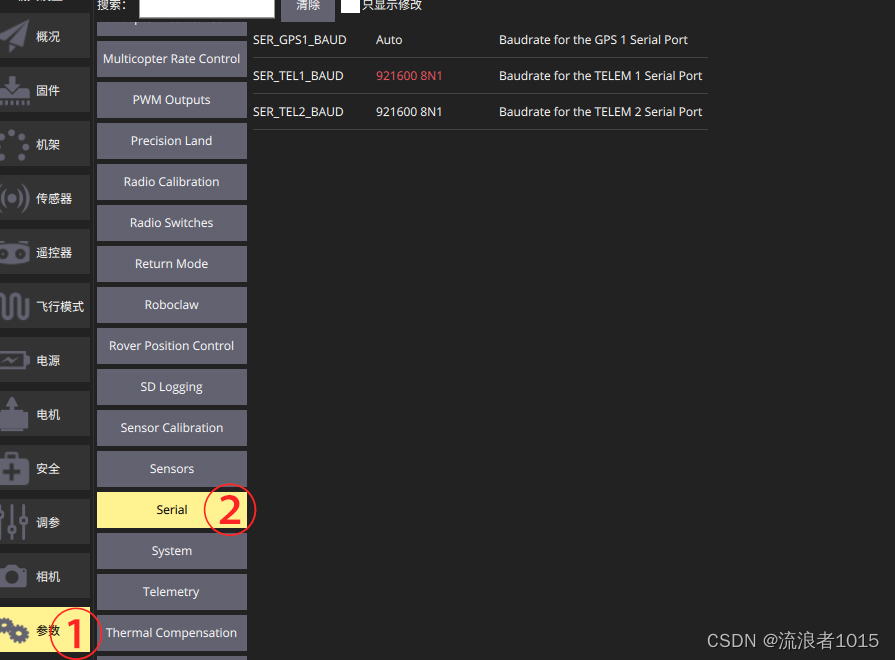

②、紧接着设置Serial，波特率设置为921600。

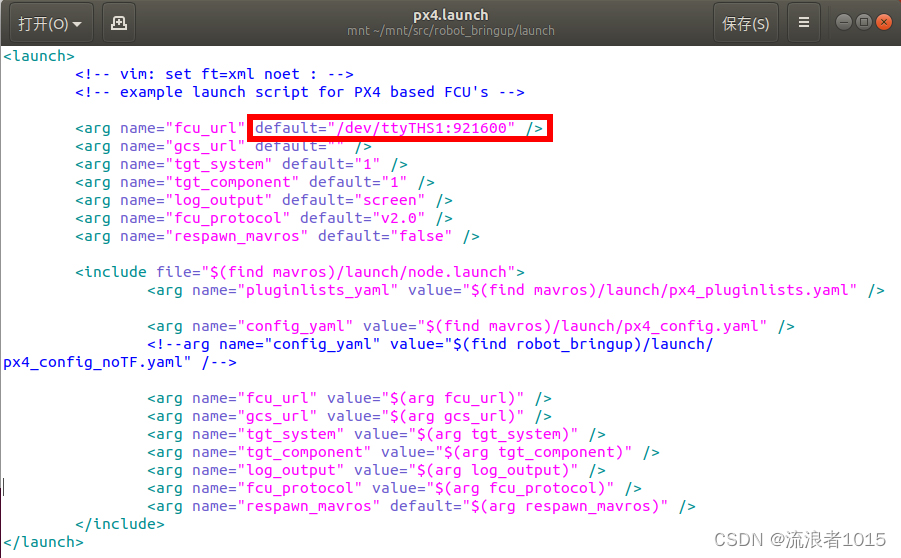

③、找到启动mavros的px4.launch文件，设置通信的串口为/dev/ttyTHS1:921600即可

④、确保硬件和参数设置完成后，启动mavros

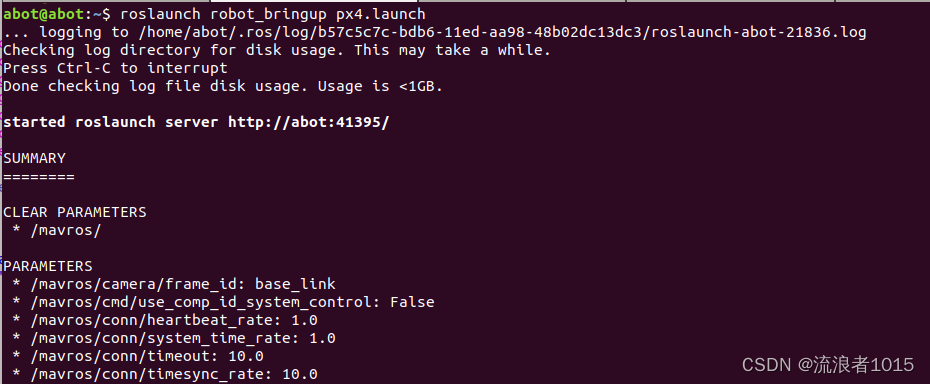

⑤、出现以下内容表示MAVROS实现双向通信

总结：MAVROS在ROS+PX4/APM的开发方式中属于重点中的重点，一定要深刻理解MAVROS的功能和作用，在此基础上进行开发，可以极大的提高开发效率。基于此，我们推荐采用这种开发方式的朋友静下心研究一番MAVROS，可以参考网上相关博客资料等，也可以直接查看官网介绍。推荐MAVROS官网地址如下：

http://wiki.ros.org/mavros

步骤整理如下：

一、配置Pixhawk上的Telem2作为MAVLINK端口

MAV_1_CONFIG  = TELEM 2
MAV_1_MODE = Onboard
SER_TEL2_BAUD = 921600 8N1

注：一开始参数里可能只有MAV_1_CONFIG，搜不到其他的参数，只需要先把MAV_1_CONFIG设置为TELEM 2，然后把飞控重启后就有了。

二、在机载电脑上启动MAVROS

这里用的是Jetson nano的串口2，也就是dev/ttyTHS1。最后的921600是波特率，就是1.1中设置的SER_TEL2_BAUD，改成设置的值就行了。

roslaunch mavros px4.launch fcu_url:=serial:///dev/ttyTHS1:921600 gcs_url:=udp://@192.168.0.0

gcs_url为运行QGC的主机的IP

三、设置为以下参数表示自动寻址，直到连上QGC

roslaunch mavros px4.launch fcu_url:=serial:///dev/ttyTHS1:921600 gcs_url:=udp-b://@

可能会报错

FCU: DeviceError:serial:open: Permission denied

四、解决方法是给对应的串口权限

sudo chmod 777 /dev/ttyTHS1

补充：绑定串口权限，确保开机能自动识别，可以参考我们提供的详细教程

链接: 串口绑定教程
https://blog.csdn.net/qq_35598561/article/details/116295689

五、添加永久生效的权限

每次要在后面加一堆参数很烦，所以直接修改launch文件，使用sudo权限打开/opt/ros/melodic/share/mavros/launch/px4.launch，将

<arg name="fcu_url" default="/dev/ttyACM0:57600" />

修改为自己的端口和波特率

<arg name="fcu_url" default="/dev/ttyTHS1:921600" />
