此方法只是用图片的对比度生成凹凸法线，原理同CrazyBump一样。

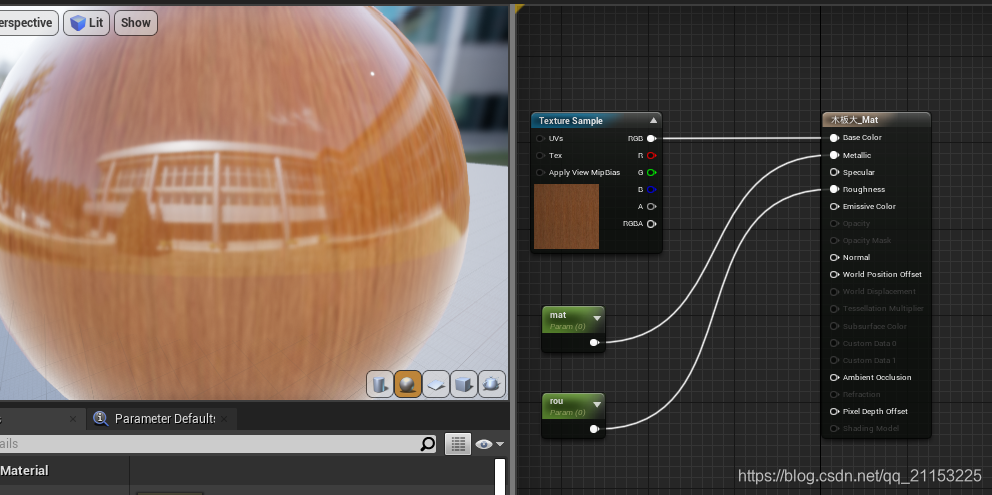

导入一张普通贴图：

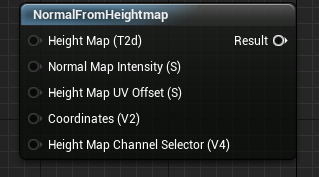

搜索节点：NormalFromHeightmap

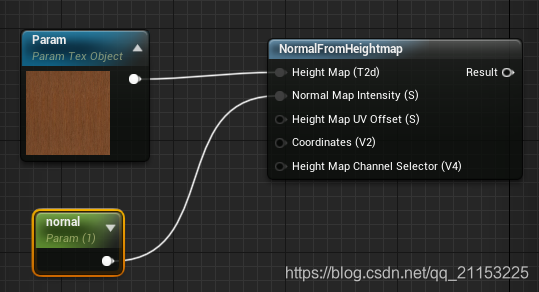

搜索节点：TextureObjectparameter，并修改成导入的普通贴图，连接至HeightMap中

创建参数normal，连接至Normal Map Intensity。

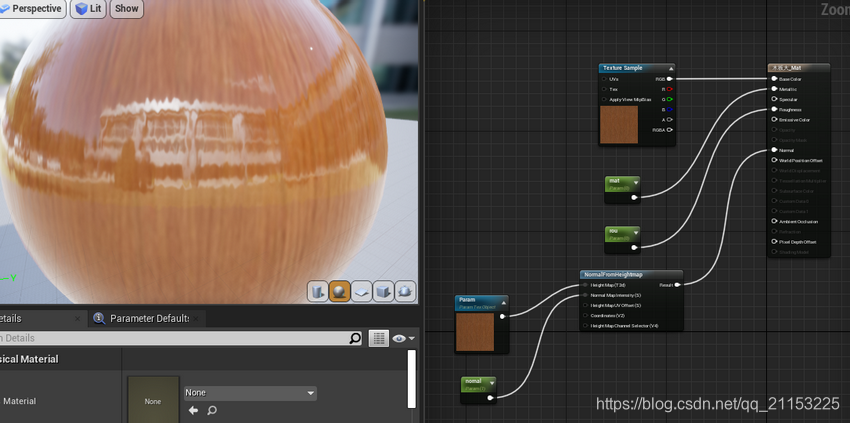

结果值连接到Normal即可，效果如下：
