世界坐标系 (World Coordinate System)

定义

世界坐标系是整个三维场景的基础坐标系统。在这个坐标系中，所有的物体（如模型、光源、摄像机等）都有明确的位置和方向。它是一个全局坐标系，提供了一个统一的参考框架，使得不同物体之间的相对位置和方向可以被清晰地定义和计算。

特点

唯一性：
- 在世界坐标系中，每个物体都有一个唯一的坐标表示其位置和方向。这使得在场景中可以准确地定位和操作每个物体。
变换操作：
- 物体的变换（如平移、旋转、缩放）通常是在世界坐标系中进行的。通过对物体在世界坐标系中的坐标进行数学运算，可以实现对物体的各种变换。
- 例如，平移一个物体可以通过简单地加上一个向量来实现，而旋转则需要使用旋转矩阵。
原点和轴的定义：
- 世界坐标系的原点和坐标轴的方向是由开发者定义的，通常选择场景的中心或某个特定的参考点作为原点。
- 坐标轴的方向（X、Y、Z轴）也可以根据需要进行定义，常见的选择是右手坐标系，其中X轴指向右侧，Y轴指向上方，Z轴指向前方。
场景的组织：
- 世界坐标系为场景中的物体提供了一个组织结构，使得开发者可以更方便地管理和操作场景中的各个元素。
- 例如，可以通过层次结构（如场景图）来组织物体，使得复杂场景的管理变得更加高效。
与其他坐标系的关系：
- 世界坐标系是其他坐标系（如视图坐标系、裁剪坐标系等）的基础。物体在世界坐标系中的位置会经过一系列变换，最终映射到屏幕坐标系中。
- 通过视图变换和投影变换，世界坐标系中的物体可以被正确地渲染到二维屏幕上。

总结

世界坐标系是计算机图形学中非常重要的概念，它为三维场景提供了一个统一的参考框架。理解世界坐标系的定义和特点，有助于更好地进行三维建模、动画制作和场景渲染等工作。通过对物体在世界坐标系中的位置和变换的掌握，开发者可以创建出丰富多彩的三维场景和交互体验。

唯一性

在世界坐标系中，唯一性是指每个物体在该坐标系中都有一个独特的坐标表示其位置和方向。这一特性对于计算机图形学中的场景管理和物体操作至关重要，具体体现在以下几个方面：

1. 唯一坐标表示

位置：每个物体在世界坐标系中都有一个三维坐标（x, y, z），这个坐标唯一地标识了物体在三维空间中的位置。例如，一个球体的中心可能位于 (10, 5, -3)，而一个立方体的中心可能位于 (2, 1, 0)。
方向：除了位置，物体的方向也可以通过其朝向向量或旋转角度来表示。比如，一个物体的朝向可以用一个单位向量 (dx, dy, dz) 来表示，指向物体前方的方向。

2. 精确定位

场景中的操作：由于每个物体都有唯一的坐标，开发者可以精确地定位和操作场景中的每个物体。例如，可以通过简单的数学运算（如加法或矩阵变换）来移动物体，或者通过旋转矩阵来改变物体的朝向。
碰撞检测：在进行碰撞检测时，唯一性使得可以准确判断物体之间的相对位置，从而决定它们是否发生碰撞。

3. 物体管理

层次结构：在复杂场景中，物体通常会以层次结构的方式组织。每个物体的唯一性使得在层次结构中可以轻松地引用和管理这些物体。例如，可以将一个角色的身体部位（如头、手、脚）作为子物体组织在一起，每个部位都有自己的世界坐标。
场景图：在场景图中，每个节点（代表一个物体或组）都有唯一的标识符，这使得场景的遍历、更新和渲染变得更加高效。

4. 变换的独立性

局部与全局变换：物体的变换（如平移、旋转、缩放）可以在局部坐标系中进行，而最终的世界坐标系中的位置是通过将局部变换应用到物体的唯一坐标上来计算的。这种独立性使得物体的变换更加灵活和可控。

总结

在世界坐标系中，每个物体的唯一性确保了场景中物体的精确定位和操作。这一特性不仅简化了物体管理和变换的过程，还为碰撞检测和场景组织提供了基础。通过理解和利用这一特性，开发者能够创建出更加复杂和动态的三维场景。

变换操作

在计算机图形学中，物体的变换是指对物体在三维空间中的位置、方向和大小进行修改的过程。变换操作通常在世界坐标系中进行，主要包括平移、旋转和缩放。以下是对这些变换操作的详细介绍：

1. 平移 (Translation)

定义：平移是指将物体在三维空间中沿某个方向移动一定的距离。

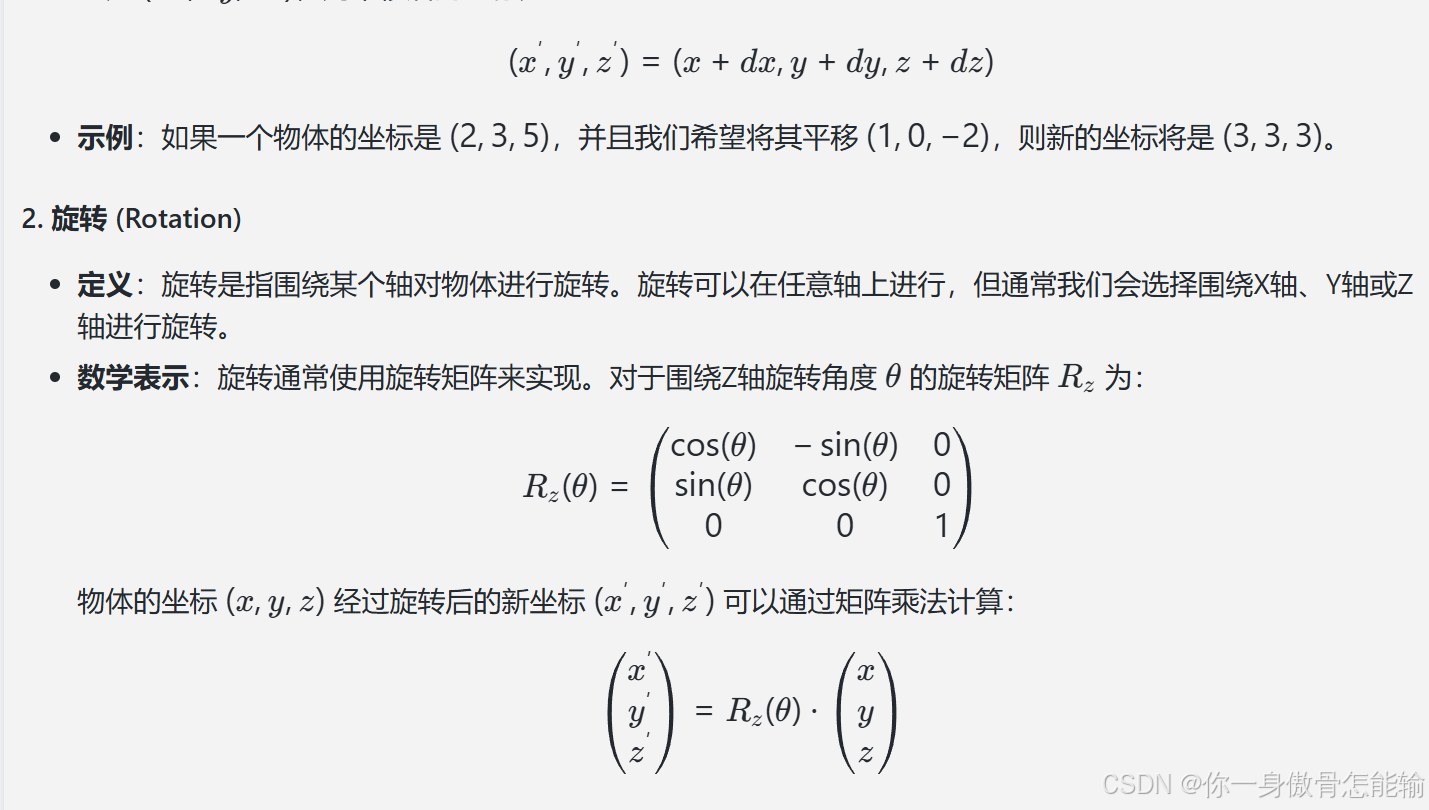

数学表示：平移可以通过将一个平移向量加到物体的坐标上来实现。假设物体的原始坐标为 ( (x, y, z) )，平移向量为 ( (dx, dy, dz) )，则平移后的坐标为：
示例：如果一个物体的坐标是 ( (1, 0, 0) )，并且我们希望围绕Z轴旋转90度（( \theta = 90^\circ )），则新的坐标将是 ( (0, 1, 0) )。

3. 缩放 (Scaling)

定义：缩放是指改变物体的大小，可以是均匀缩放（在所有方向上按相同比例缩放）或非均匀缩放（在不同方向上按不同比例缩放）。

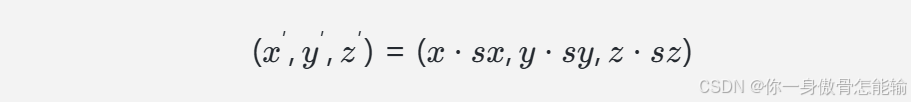

数学表示：缩放可以通过乘以一个缩放因子来实现。假设缩放因子为 ( (sx, sy, sz) )，则缩放后的坐标为：
$[ (x', y', z') = (x \cdot sx, y \cdot sy, z \cdot sz) ]$
示例：如果一个物体的坐标是 ( (2, 3, 4) )，并且我们希望将其缩放因子设为 ( (2, 0.5, 1) )，则新的坐标将是 ( (4, 1.5, 4) )。

变换的组合

在实际应用中，变换操作通常是组合使用的。例如，开发者可能希望先平移物体，然后旋转，最后缩放。为了实现这一点，通常会将多个变换组合成一个单一的变换矩阵。变换的顺序非常重要，因为不同的顺序会导致不同的结果。

变换矩阵的组合

矩阵乘法：多个变换可以通过矩阵乘法组合成一个复合变换矩阵。假设有平移矩阵 ( T )、旋转矩阵 ( R ) 和缩放矩阵 ( S )，则复合变换矩阵 ( M ) 可以表示为：
M=T⋅R⋅S
应用：将复合变换矩阵应用于物体的坐标，可以一次性实现所有变换。

总结

变换操作是计算机图形学中至关重要的概念，通过平移、旋转和缩放等操作，开发者可以灵活地控制物体在三维空间中的位置、方向和大小。理解这些变换的数学原理和实现方式，有助于创建更加复杂和动态的三维场景。

原点和轴的定义

在世界坐标系中，原点和坐标轴的定义是构建三维场景的基础。开发者可以根据具体需求和场景的特点，自由选择原点的位置和坐标轴的方向。以下是对原点和坐标轴定义的详细说明：

1. 原点 (Origin)

定义：原点是坐标系中所有坐标的起始点，通常用 ( (0, 0, 0) ) 表示。在三维空间中，原点是所有物体位置的参考点。
选择：开发者可以根据场景的需求选择原点的位置。常见的选择包括：
- 场景中心：将原点设置在场景的几何中心，便于对称操作和视觉效果。
- 特定参考点：例如，某个重要物体的位置（如角色的脚下、建筑物的基座等）可以作为原点，以便于进行局部变换。
影响：原点的位置会影响物体的变换和相对位置，因此在设计场景时需要谨慎选择。

2. 坐标轴 (Axes)

定义：坐标轴是用于表示三维空间中物体位置和方向的基准线。通常有三个坐标轴：X轴、Y轴和Z轴。
方向选择：
- 右手坐标系：这是计算机图形学中最常用的坐标系。其定义如下：
  - X轴：通常指向右侧。
  - Y轴：通常指向上方。
  - Z轴：通常指向观察者的前方（或屏幕外）。
- 左手坐标系：在某些应用中，可能会使用左手坐标系，其定义与右手坐标系相反。选择哪种坐标系通常取决于具体的应用需求和开发环境。
坐标轴的影响：
- 物体变换：坐标轴的方向会影响物体的旋转和缩放。例如，在右手坐标系中，围绕Z轴旋转的物体会朝向不同的方向。
- 视图和投影：坐标轴的定义也会影响视图变换和投影变换，进而影响最终渲染到屏幕上的图像。

3. 坐标系的可视化

坐标系的可视化：在开发环境中，通常会通过坐标轴的可视化来帮助开发者理解物体在三维空间中的位置。常见的做法是使用不同颜色的线条表示X、Y、Z轴，例如：
- X轴：红色
- Y轴：绿色
- Z轴：蓝色

4. 变换的参考

局部坐标系与世界坐标系：每个物体在其局部坐标系中也有自己的原点和坐标轴。物体的局部变换（如旋转、缩放）通常是相对于其局部坐标系进行的，而最终的世界坐标系中的位置则是通过将局部变换应用到物体的世界坐标上来计算的。

总结

世界坐标系的原点和坐标轴的定义是构建三维场景的基础，开发者可以根据具体需求灵活选择。原点的选择和坐标轴的方向会直接影响物体的变换、视图和渲染效果。因此，在设计和实现三维场景时，理解和合理定义原点和坐标轴是至关重要的。

场景的组织

在计算机图形学中，场景的组织是指如何有效地管理和操作场景中的各种元素（如物体、光源、摄像机等）。世界坐标系为这一组织提供了基础结构，使得开发者能够更方便地进行场景的构建和管理。以下是对场景组织的详细探讨：

1. 世界坐标系的作用

统一的参考框架：世界坐标系为所有物体提供了一个统一的参考框架，使得开发者可以准确地定位和操作场景中的每个元素。
简化变换：通过在同一坐标系中进行变换（如平移、旋转、缩放），开发者可以更直观地理解物体之间的关系和相对位置。

2. 层次结构（Hierarchy）

场景图（Scene Graph）：场景图是一种常用的数据结构，用于组织和管理场景中的物体。它通常采用树形结构，其中每个节点代表一个场景元素（如物体、光源、摄像机等）。
- 父子关系：在场景图中，节点之间可以形成父子关系。父节点可以控制子节点的变换，这样可以方便地实现复杂物体的组合和变换。例如，一个角色的身体部位（如头、手、脚）可以作为子节点组织在一起，整体移动时只需变换父节点。
- 层次变换：通过层次结构，开发者可以实现局部变换和全局变换的结合。子节点的变换是相对于父节点的，这样可以简化变换操作。

3. 物体的组织

分组与分类：在场景中，物体可以根据类型、功能或其他特征进行分组和分类。例如，可以将所有的建筑物、角色、道具等分别放在不同的组中，便于管理和操作。
实例化：对于重复出现的物体（如树木、建筑等），可以使用实例化技术来减少内存占用和提高渲染效率。通过在场景图中引用同一个物体的实例，可以在多个位置显示相同的物体。

4. 场景的动态管理

动态加载与卸载：在大型场景中，可能并不需要一次性加载所有物体。开发者可以根据需要动态加载和卸载场景中的元素，以提高性能和响应速度。
可见性管理：通过场景图，可以实现可见性管理（如视锥剔除），只渲染当前视野内的物体，从而提高渲染效率。

5. 交互与事件处理

事件系统：在复杂场景中，物体之间的交互和事件处理是非常重要的。通过场景图，开发者可以方便地管理物体的事件监听和响应机制。例如，当用户点击某个物体时，可以通过场景图快速找到该物体并执行相应的操作。

总结

场景的组织是计算机图形学中一个重要的概念，世界坐标系为场景中的物体提供了统一的组织结构。通过层次结构（如场景图），开发者可以高效地管理和操作场景中的各个元素，实现复杂场景的构建和动态管理。合理的场景组织不仅提高了开发效率，还能显著提升渲染性能和用户体验。

变换的独立性

在计算机图形学中，变换的独立性是指物体在局部坐标系中进行变换时，与其在世界坐标系中的最终位置和方向之间的关系。这种独立性使得物体的变换更加灵活和可控，便于开发者进行复杂场景的构建和管理。以下是对局部与全局变换的详细探讨：

1. 局部变换（Local Transformation）

定义：局部变换是指在物体的局部坐标系中进行的变换，包括平移、旋转和缩放等操作。这些变换是相对于物体自身的坐标系进行的。
坐标系：每个物体都有自己的局部坐标系，局部坐标系的原点通常位于物体的几何中心或某个特定的参考点。局部变换只影响物体自身，而不直接影响其他物体。
变换矩阵：局部变换通常通过变换矩阵来表示。对于一个物体的局部变换，可以使用平移矩阵、旋转矩阵和缩放矩阵的组合来计算最终的局部变换矩阵。

2. 全局变换（Global Transformation）

定义：全局变换是指物体在世界坐标系中的位置和方向。全局变换是通过将局部变换应用到物体的唯一坐标上来计算的。
计算方式：全局变换通常是通过将物体的局部变换矩阵与其父节点的全局变换矩阵相乘来获得的。这种方式确保了物体在层次结构中的位置和方向是相对于其父节点的。
变换顺序：在进行全局变换时，变换的顺序非常重要。通常情况下，变换的顺序为：先缩放、再旋转、最后平移。这是因为不同的变换顺序会导致不同的最终结果。

3. 变换的独立性

灵活性：局部变换的独立性使得开发者可以在不影响其他物体的情况下，单独调整某个物体的位置、方向或大小。这种灵活性对于复杂场景的构建至关重要。
可控性：通过局部变换，开发者可以精确控制物体的变换行为。例如，在动画中，可以对角色的手臂进行独立的旋转，而不影响角色的整体位置。
层次结构的影响：在层次结构中，子节点的局部变换会受到父节点全局变换的影响，但子节点之间的局部变换是相互独立的。这种设计使得复杂物体（如角色、机械臂等）的各个部分可以独立运动，同时又能保持整体的协调性。

4. 实际应用

动画：在角色动画中，通常需要对角色的不同部位进行独立的变换。例如，角色的头部、手臂和腿可以独立运动，而整体位置则由角色的根节点控制。
场景管理：在大型场景中，物体的局部变换可以在不影响其他物体的情况下进行调整，便于场景的动态管理和交互。
物理模拟：在物理引擎中，物体的局部变换可以与物理属性（如质量、重力等）结合，实现更真实的运动效果。

总结

变换的独立性是计算机图形学中一个重要的概念，它使得物体的局部变换与全局变换之间的关系更加灵活和可控。通过在局部坐标系中进行变换，开发者可以精确地管理和操作场景中的各个元素，从而实现复杂的动画、场景管理和物理模拟。这种独立性不仅提高了开发效率，还增强了场景的表现力和交互性。

全局变换的计算

在计算机图形学中，全局变换是指物体在世界坐标系中的位置和方向。全局变换通常是通过将物体的局部变换矩阵与其父节点的全局变换矩阵相乘来获得的。这种方式确保了物体在层次结构中的位置和方向是相对于其父节点的。以下是对全局变换计算的详细解释：

1. 局部变换矩阵

定义：局部变换矩阵是描述物体在其局部坐标系中进行的变换（如平移、旋转、缩放）的矩阵。每个物体都有自己的局部变换矩阵，通常表示为 ( M_{local} )。
组成：局部变换矩阵通常是通过以下变换的组合构成的：
- 平移矩阵 ( T )
- 旋转矩阵 ( R )
- 缩放矩阵 ( S )
这些矩阵可以通过矩阵乘法组合成一个完整的局部变换矩阵：
M local =T⋅R⋅S

2. 父节点的全局变换矩阵

定义：父节点的全局变换矩阵是描述父节点在世界坐标系中的位置和方向的矩阵，通常表示为 ( M_{parent} )。
层次结构：在层次结构中，子节点的全局变换依赖于其父节点的全局变换。这种依赖关系确保了子节点的变换是相对于父节点的。

3. 全局变换矩阵的计算

计算方式：全局变换矩阵 ( M_{global} ) 是通过将局部变换矩阵与父节点的全局变换矩阵相乘来获得的：
M global =M parent⋅M local
变换顺序：在这个计算中，父节点的全局变换矩阵在前，局部变换矩阵在后。这是因为在矩阵乘法中，变换的顺序是从右到左的，意味着先应用局部变换，然后再应用父节点的全局变换。

4. 变换的层次结构

层次关系：通过这种方式，子节点的全局变换会受到父节点的影响。例如，如果父节点移动，所有子节点也会随之移动，但子节点之间的局部变换仍然是独立的。
示例：假设有一个角色模型，其身体是父节点，手臂是子节点。若身体的全局变换矩阵为 ( M_{parent} )，手臂的局部变换矩阵为 ( M_{local} )，则手臂的全局变换矩阵为：
M global_arm =M parent ⋅M local

这确保了手臂的位置和方向是相对于身体的。
