入口裁剪（Portal Culling）算法概述

入口裁剪是一种用于优化室内场景渲染的技术，特别适用于建筑物模型。它的基本思想是利用建筑物的墙面作为遮挡物，通过每个入口（如门或窗户）来进行视锥裁剪，从而减少需要渲染的物体数量。以下是对入口裁剪算法的详细介绍，包括其基本原理、实现步骤和优势。
在这里插入图片描述

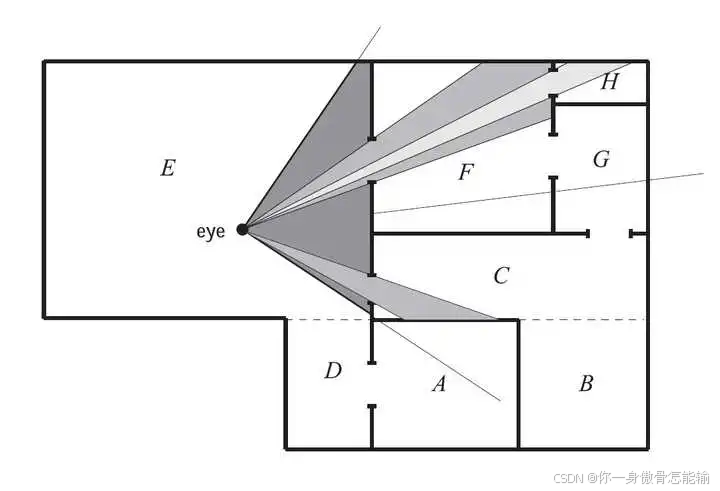

图16 入口裁剪。单元分别从A到H，入口是连接单元的通路，只对穿过入口能看到的几何体进行渲染。

在这里插入图片描述

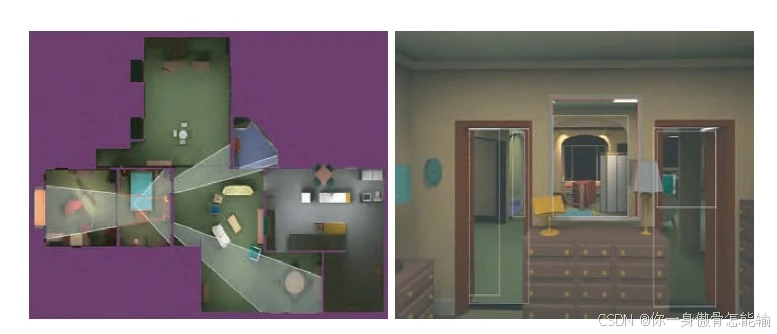

图17 入口裁剪，左图为房间顶视图，白线表示每一个入口的截锥体减少的方式。红线是在镜子上反射圆台来产生的。实际视图显示在右侧的图像中。

1. 基本原理

在室内场景中，建筑物的墙壁通常会遮挡视线，因此可以通过入口来限制视锥的范围。入口裁剪的核心思想是：

视锥裁剪：通过每个入口来减小视锥，使得只渲染在视锥内的物体。
入口的选择：在遍历入口时，只有与视锥相交的入口才会被考虑，其他入口将被丢弃。

2. 场景预处理

为了实现入口裁剪，首先需要对场景进行预处理。这个过程可以是自动的，也可以是手动的，主要包括以下几个步骤：

2.1 场景分割

将场景分割为多个单元（Cells），每个单元通常对应于建筑物中的一个房间或走廊。每个单元可以存储与其相关的物体和墙面信息。

2.2 入口定义

定义连接不同单元的入口（Portals），这些入口可以是门、窗户或其他通道。每个入口都与其相邻的单元相连。

2.3 邻接图构建

构建一个邻接图，记录单元之间的连接关系。每个单元作为图中的一个节点，入口作为连接这些节点的边。

3. 入口裁剪算法的实现

入口裁剪的实现可以分为以下几个步骤：

3.1 初始化视锥

在每一帧渲染之前，根据摄像机的位置和方向计算出当前的视锥。

3.2 遍历入口

从当前单元开始，遍历所有与之相连的入口。对于每个入口，执行以下操作：

视锥与入口相交测试：
- 判断当前视锥是否与入口相交。如果相交，则可以进入下一个单元。
- 如果入口在视锥外，则跳过该入口。
更新视锥：
- 如果入口与视锥相交，则更新视锥，使其与入口尽可能紧密贴合。这可以通过计算入口的平面来实现。
递归进入相邻单元：
- 进入与当前单元相连的下一个单元，重复上述步骤，直到没有更多的相邻单元可供访问。

3.3 渲染可见物体

在完成入口裁剪后，得到一个可见物体的列表。接下来，渲染这些物体。

4. 算法的优势

高效性：通过利用建筑物的结构，入口裁剪能够有效减少需要渲染的物体数量，特别是在复杂的室内场景中。
遮挡剔除：入口裁剪能够有效地剔除被墙壁遮挡的物体，进一步提高渲染性能。
灵活性：可以与其他优化技术（如层次视锥裁剪、细节层次等）结合使用，进一步提升性能。

5. 总结

入口裁剪是一种强大的优化技术，特别适用于室内场景的渲染。通过对场景进行预处理，构建单元和入口的结构，入口裁剪能够有效地减少渲染负担，提高渲染效率。随着计算机图形学的发展，入口裁剪算法也在不断演进，成为现代图形引擎中不可或缺的一部分。

入口裁剪 | Portal Culling算法案例分析

入口裁剪（Portal Culling）是一种高效的渲染优化技术，特别适用于复杂的室内场景。以下是一个关于入口裁剪算法的案例分析，涵盖其应用场景、实现步骤、优缺点以及实际效果。

案例背景

假设我们有一个复杂的室内建筑模型，包括多个房间、走廊、门和窗户。我们希望在渲染这个场景时，能够有效地剔除那些不在视锥内的物体，以提高渲染性能。

1. 场景构建

1.1 场景分割

将建筑物模型分割为多个单元（Cells），每个单元对应一个房间或走廊。例如：

单元 A：客厅
单元 B：厨房
单元 C：卧室
单元 D：走廊

1.2 入口定义

定义连接不同单元的入口（Portals），例如：

入口 1：连接单元 A 和单元 D（客厅到走廊的门）
入口 2：连接单元 D 和单元 B（走廊到厨房的门）
入口 3：连接单元 D 和单元 C（走廊到卧室的门）

1.3 邻接图构建

构建一个邻接图，记录单元之间的连接关系：

单元 A -- 入口 1 -- 单元 D -- 入口 2 -- 单元 B
                     |
                     入口 3
                     |
                   单元 C

2. 入口裁剪算法实现

2.1 初始化视锥

在每一帧渲染之前，根据摄像机的位置和方向计算出当前的视锥。

2.2 遍历入口

从当前单元（假设为单元 A）开始，遍历所有与之相连的入口。

入口 1（连接单元 A 和单元 D）：
- 检查视锥是否与入口 1 相交。
- 如果相交，更新视锥以适应入口 1，并进入单元 D。
在单元 D 中：
- 检查与单元 D 相连的入口（入口 2 和入口 3）。
- 对于入口 2，检查视锥是否与之相交。如果相交，更新视锥并进入单元 B。
- 对于入口 3，检查视锥是否与之相交。如果相交，更新视锥并进入单元 C。

2.3 渲染可见物体

在完成入口裁剪后，得到一个可见物体的列表。接下来，渲染这些物体。

3. 优缺点分析

3.1 优点

高效性：通过剔除不在视锥内的物体，显著减少了渲染的计算量，尤其是在复杂的室内场景中。
遮挡剔除：入口裁剪能够有效地剔除被墙壁遮挡的物体，进一步提高渲染性能。
灵活性：可以与其他优化技术（如层次视锥裁剪、细节层次等）结合使用，进一步提升性能。

3.2 缺点

预处理开销：场景的预处理需要一定的时间和资源，尤其是在复杂场景中。
动态场景的挑战：对于动态场景（如移动的物体或变化的环境），需要实时更新入口和单元的关系，增加了复杂性。
实现复杂性：相较于简单的视锥裁剪，入口裁剪的实现相对复杂，需要处理更多的几何关系和数据结构。

4. 实际效果

在实际应用中，入口裁剪能够显著提高室内场景的渲染性能。例如，在一个包含多个房间和走廊的建筑物模型中，使用入口裁剪后，渲染帧率可能提高 30% 到 50%。这种优化在游戏和虚拟现实应用中尤为重要，因为它能够提供更流畅的用户体验。

5. 总结

入口裁剪是一种强大的优化技术，特别适用于室内场景的渲染。通过对场景进行合理的分割和入口的定义，入口裁剪能够有效地减少渲染负担，提高渲染效率。以下是对入口裁剪的进一步总结和展望：

5.1 应用场景

游戏开发：在大型开放世界游戏或复杂的室内环境中，入口裁剪可以显著提高渲染性能，确保游戏运行流畅。
建筑可视化：在建筑设计和可视化中，入口裁剪可以帮助设计师和客户更好地理解空间布局，快速渲染出可视化效果。
虚拟现实（VR）和增强现实（AR）：在VR和AR应用中，入口裁剪能够减少渲染延迟，提高用户体验，确保用户在交互时的流畅性。

5.2 未来发展方向

动态场景处理：随着技术的发展，未来的入口裁剪算法可能会更加智能，能够实时处理动态场景中的变化，例如移动的墙壁或可变的入口。
机器学习的应用：利用机器学习技术，自动识别和优化场景中的入口和单元划分，减少人工干预，提高预处理效率。
与其他技术结合：入口裁剪可以与其他渲染优化技术（如光照贴图、细节层次、视锥剔除等）结合使用，形成更为全面的渲染优化方案。

5.3 实际案例

在一些实际的游戏引擎（如Unity和Unreal Engine）中，入口裁剪的概念已经被广泛应用。例如，Unreal Engine中的“Portal System”允许开发者定义场景中的入口，并自动处理视锥裁剪。这种系统不仅提高了渲染效率，还简化了开发者的工作流程。

6. 结论

入口裁剪作为一种有效的渲染优化技术，能够显著提升室内场景的渲染性能。通过合理的场景分割和入口定义，入口裁剪能够有效剔除不必要的渲染负担，确保在复杂环境中仍能保持高帧率和流畅的用户体验。随着技术的不断进步，入口裁剪的应用范围和效果将进一步扩大，为图形渲染领域带来更多的可能性。

入口裁剪 | Portal Culling算法的运行原理深入分析

入口裁剪（Portal Culling）是一种用于提高3D图形渲染效率的技术，特别适用于复杂的室内场景。它通过利用场景中的空间分割和入口（portals）来剔除不在视锥内的物体，从而减少渲染负担。以下是对入口裁剪算法运行原理的深入分析。

1. 基本概念

1.1 视锥（View Frustum）

视锥是一个六面体，定义了摄像机可见的空间。它由前面、后面、左侧、右侧、顶部和底部六个平面组成。任何在视锥外的物体都可以被剔除，不需要进行渲染。

1.2 单元（Cells）和入口（Portals）

单元：场景被划分为多个单元，每个单元代表一个空间区域（如房间、走廊等）。
入口：单元之间的连接通道（如门、窗等），允许视锥从一个单元进入另一个单元。

2. 运行原理

2.1 场景分割

在使用入口裁剪之前，首先需要对场景进行分割。这个过程通常包括：

空间划分：将场景划分为多个单元。每个单元可以是一个房间或其他空间区域。
入口定义：为每个单元定义入口，记录哪些单元通过哪些入口相连。

2.2 视锥计算

在每一帧渲染之前，计算当前摄像机的视锥。这通常涉及以下步骤：

获取摄像机位置和方向：确定摄像机在场景中的位置和朝向。
计算视锥平面：根据摄像机的视野角度和近远裁剪面，计算出视锥的六个平面。

2.3 入口裁剪过程

入口裁剪的核心过程如下：

确定当前单元：根据摄像机的位置，确定摄像机所在的单元（例如，单元 A）。
遍历入口：从当前单元开始，遍历所有与之相连的入口。
- 对于每个入口，检查视锥是否与之相交。
- 如果视锥与入口相交，更新视锥以适应新的单元，并进入该单元。
递归处理：在新单元中重复上述步骤，继续遍历与新单元相连的入口，直到没有更多的入口可供访问或所有可见单元都被处理完毕。

2.4 渲染可见物体

在完成入口裁剪后，得到一个可见物体的列表。接下来，渲染这些物体。由于已经剔除了不在视锥内的物体，渲染性能得到了显著提升。

3. 算法细节

3.1 入口相交检测

入口裁剪的关键在于如何高效地检测视锥与入口的相交。通常使用以下方法：

平面相交测试：对于每个入口，定义一个平面（入口的边界），然后检查视锥的六个平面是否与入口平面相交。
点在平面前后测试：如果视锥的某个平面在入口的前面，则视锥与入口相交。

3.2 数据结构

为了高效地管理单元和入口，通常使用以下数据结构：

邻接表：记录每个单元与其相连的入口和相邻单元的关系。
四叉树或八叉树：在更复杂的场景中，可以使用空间划分数据结构（如四叉树或八叉树）来加速空间查询。

4. 优缺点分析

4.1 优点

高效性：通过剔除不在视锥内的物体，显著减少了渲染的计算量。
遮挡剔除：能够有效剔除被墙壁等遮挡的物体，进一步提高渲染性能。
适应性强：适用于复杂的室内场景，能够处理多种空间布局。

入口裁剪算法可以看成在视锥体的基础上继续在入口的基础上进行裁剪

可以将入口裁剪算法视为在视锥体基础上进一步进行裁剪的过程。具体来说，入口裁剪是在初步确定可见物体的视锥体的基础上，通过对场景中定义的入口进行进一步的剔除和裁剪，以提高渲染效率。以下是对这一过程的详细解释：

1. 视锥体裁剪

视锥体裁剪是渲染优化的第一步。它的基本原理是：

定义视锥体：根据摄像机的位置和方向，计算出一个六面体（视锥体），该体积内的物体是可见的。
剔除不在视锥体内的物体：任何在视锥体外的物体都可以被剔除，不需要进行渲染。

2. 入口裁剪的进一步裁剪

在视锥体裁剪之后，入口裁剪进一步细化了可见物体的选择，具体步骤如下：

2.1 入口的定义

入口：在场景中，入口是连接不同单元（如房间、走廊等）的通道。每个入口都有其几何形状和位置。

2.2 入口与视锥体的相交检测

相交检测：对于每个入口，检查视锥体是否与之相交。这一过程通常涉及到对入口的几何形状进行分析，判断视锥体的边界是否穿过入口的平面。

2.3 更新视锥体

在入口裁剪算法中，更新视锥体是一个关键步骤，它确保在进入新的单元时，能够正确地计算出可见物体。以下是关于如何更新视锥体的详细说明：

1. 视锥体的基本概念

视锥体是一个六面体，由前面、后面、左侧、右侧、顶部和底部六个平面组成。它定义了摄像机可见的空间。视锥体的边界由摄像机的位置、视野角度和近远裁剪面决定。

2. 入口的相交检测

当视锥体与某个入口相交时，意味着摄像机可以看到通过该入口进入的新单元。此时，需要更新视锥体以适应新单元的可见范围。

3. 更新视锥体的步骤

3.1 确定新单元的几何信息

在更新视锥体之前，需要获取新单元的几何信息，包括：

新单元的边界：新单元的几何形状（如房间的四个墙壁、地面和天花板）。
新单元的入口：与当前视锥体相交的入口的几何信息。

3.2 计算新视锥体的边界

更新视锥体的过程通常包括以下步骤：

获取新单元的入口平面：确定新单元的入口的几何形状，通常是一个平面。
计算新视锥体的交集：将当前视锥体与新单元的入口平面进行交集计算。这个过程可以通过以下方式实现：
- 平面与视锥体的相交：检查视锥体的每个平面（前、后、左、右、上、下）与入口平面之间的相交关系。
- 更新可见区域：根据相交的结果，更新视锥体的边界，以确保它包含新单元内的可见物体。
