基于物理的 BRDF 模型（Physically-Based BRDF Models）是计算机图形学中用于模拟材料表面光线散射特性的数学模型。这些模型旨在尽可能真实地再现现实世界中的材料特性，广泛应用于实时渲染和离线渲染中。以下是对基于物理的 BRDF 模型的详细介绍，包括其基本特性、常用理论以及具体模型。

基于物理的 BRDF 模型的基本特性

能量守恒：
- BRDF 模型必须确保反射的光能量不会超过入射光能量。这意味着对于任何入射方向，所有可能的出射方向的反射率总和必须小于或等于 1。能量守恒是物理渲染的基本原则之一。
亥姆霍兹光路可逆性：
- 亥姆霍兹光路可逆性指的是光线的传播是可逆的，即如果光线从某个方向入射到表面并被反射，那么从反射方向入射的光线也应该能够以相同的方式被反射回去。这一特性确保了光的传播和反射过程符合物理规律。

常用理论

在基于物理的 BRDF 模型中，以下理论常被用来描述材料的光学特性：

菲涅尔反射：
- 菲涅尔反射描述了光线在不同介质界面上的反射和折射行为。根据入射角度和材料的折射率，菲涅尔方程可以计算出反射光的强度。菲涅尔效应在金属和非金属材料的表现上有显著差异，通常在高入射角时，金属材料的反射率会显著增加。
次表面散射：
- 次表面散射是指光线在材料内部传播并与材料微观结构相互作用后再被散射到表面的现象。这种现象在半透明材料（如皮肤、大理石和蜡）中尤为重要。次表面散射可以通过模型（如 BSSRDF）来描述，以捕捉光在材料内部的传播和散射特性。
微平面理论：

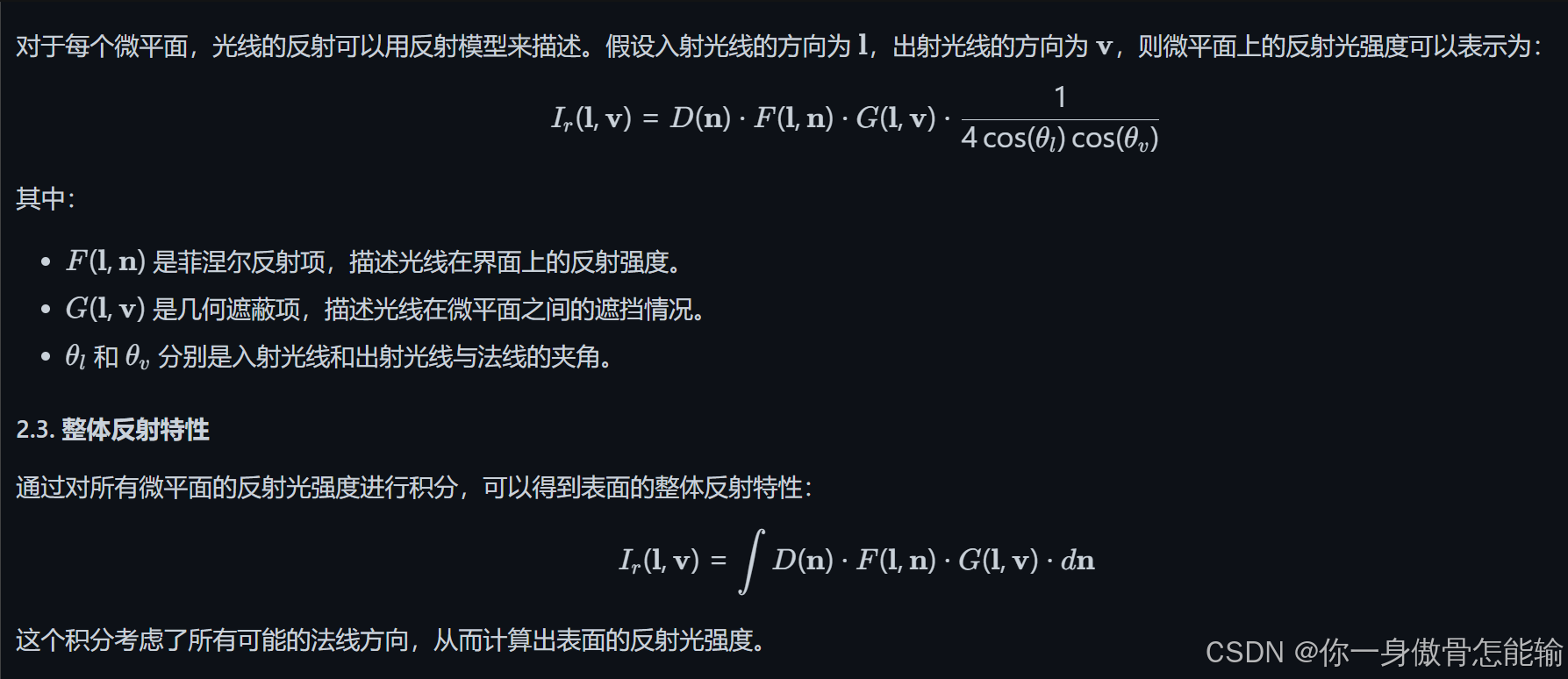

- 微平面理论用于描述表面粗糙度对光线散射的影响。该理论假设材料表面由许多微小的平面组成，每个平面都有不同的法线方向。通过对这些微平面的统计分析，可以计算出材料的反射特性，进而生成更真实的光照效果。

常见的基于物理的 BRDF 模型

Cook-Torrance BRDF 模型：
- Cook-Torrance 模型是基于微平面理论的经典 BRDF 模型，结合了菲涅尔反射和几何遮蔽/阴影效应。该模型通过以下几个部分来描述反射：
  - 镜面反射：使用微平面分布函数（如 GGX）来描述表面微观结构的光滑程度。
  - 菲涅尔项：根据入射角度计算反射率。
  - 几何遮蔽项：考虑光线在表面微观结构中的遮挡效应。
- Cook-Torrance 模型广泛应用于实时渲染和高质量图像合成中，能够生成非常真实的材质效果。
Ward BRDF 模型：
- Ward 模型是另一种基于物理的 BRDF 模型，主要用于描述光滑表面的反射特性。该模型使用一个简单的高斯分布函数来表示微平面的法线分布，适合于模拟金属和光滑塑料等材料。Ward 模型的优点在于其计算效率较高，适合于实时渲染。

总结

基于物理的 BRDF 模型通过数学建模的方式，结合菲涅尔反射、次表面散射和微平面理论等物理原理，能够准确地模拟材料的光学特性。常见的模型如 Cook-Torrance 和 Ward BRDF 模型在实时渲染和高质量图像合成中得到了广泛应用。随着计算机图形学技术的不断发展。

能量守恒

能量守恒是基于物理的 BRDF 模型中的一个重要原则，确保了光的反射行为符合物理规律。以下是对能量守恒的详细解释及其在 BRDF 模型中的应用。

能量守恒的定义

在光学中，能量守恒原则表明，光的能量在反射、折射和吸收过程中是守恒的。对于 BRDF（双向反射分布函数）模型而言，这意味着：

对于任何给定的入射方向，所有可能的出射方向的反射率总和必须小于或等于 1。换句话说，材料表面反射的光能量不能超过入射到表面的光能量。

数学表达

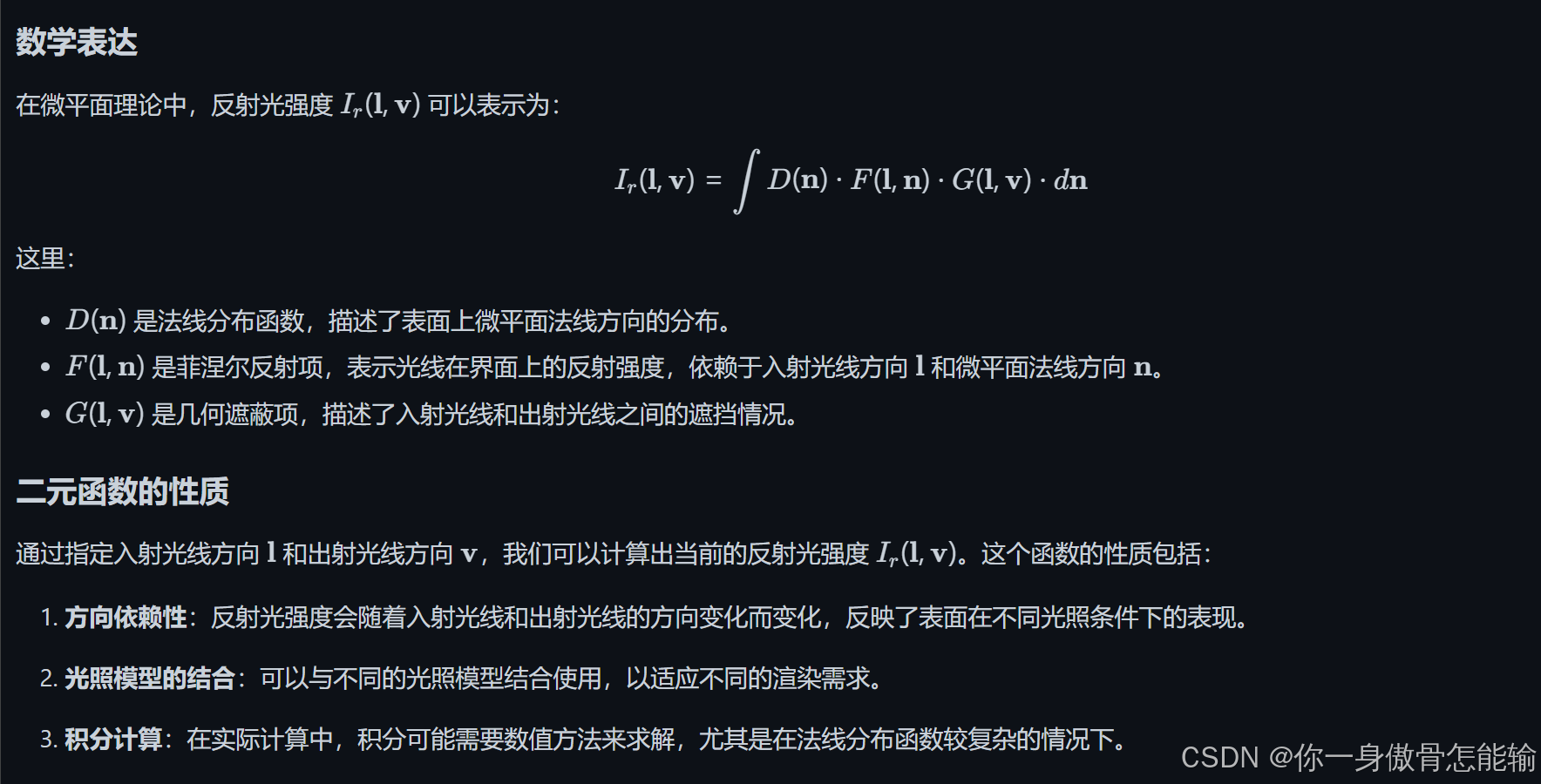

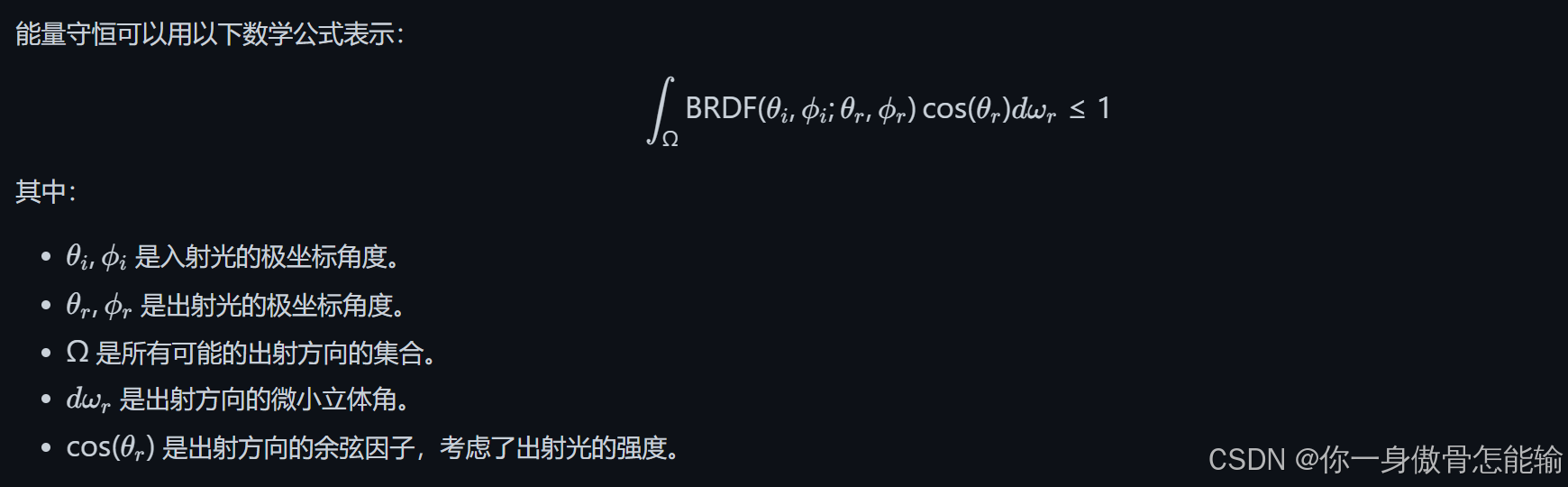

在这里插入图片描述

能量守恒的重要性

物理真实性：
- 能量守恒确保了渲染结果的物理真实性，使得生成的图像能够更好地反映现实世界中的光照和材料特性。
避免不合理的反射：
- 如果 BRDF 模型不满足能量守恒，可能会导致某些方向的反射光强度过高，从而产生不自然的效果，例如过于明亮的表面或不合理的光照分布。
模型的可比性：
- 确保能量守恒的 BRDF 模型可以与其他物理模型进行比较和验证，增强了模型的可靠性和适用性。

实现能量守恒的策略

在设计 BRDF 模型时，开发者通常会采取以下策略来确保能量守恒：

选择合适的分布函数：
- 选择合适的微平面分布函数（如 GGX、Blinn-Phong 等），并确保其在所有方向上的积分结果满足能量守恒。
调整参数：
- 在模型中引入参数时，确保这些参数的选择不会导致反射率超过 1。例如，调整粗糙度参数时，需考虑其对反射强度的影响。
数值积分：
- 在计算 BRDF 时，使用数值积分方法来验证反射率的总和是否满足能量守恒条件。

结论

能量守恒是基于物理的 BRDF 模型的基本原则之一，确保了光的反射行为符合物理规律。通过合理的数学建模和参数选择，开发者可以实现能量守恒，从而生成更真实的渲染效果。这一原则不仅增强了渲染结果的物理真实性，也为计算机图形学中的材料模拟提供了坚实的基础。

菲涅尔反射

菲涅尔反射是光学中的一个重要现象，描述了光线在不同介质界面（如空气与水、空气与玻璃等）上的反射和折射行为。菲涅尔方程为我们提供了计算反射和折射光强度的工具，尤其在计算机图形学和物理基础渲染（PBR）中，菲涅尔效应被广泛应用于模拟材料的光学特性。

菲涅尔方程

菲涅尔方程描述了入射光在介质界面上的反射和折射情况。对于一个入射角为 (\theta_i) 的光线，菲涅尔方程可以分为两部分：反射光的强度和折射光的强度。

反射率（R）：
- 反射率是指入射光中被反射的部分与入射光的比率。对于垂直入射光，反射率可以用以下公式计算：
[
R = \left( \frac{n_1 \cos(\theta_i) - n_2 \cos(\theta_t)}{n_1 \cos(\theta_i) + n_2 \cos(\theta_t)} \right)^2
]

其中：
- (n_1) 和 (n_2) 分别是入射介质和折射介质的折射率。
- (\theta_t) 是折射角，可以通过斯涅尔定律计算：(n_1 \sin(\theta_i) = n_2 \sin(\theta_t))。
折射率（T）：
- 折射率是指入射光中被折射的部分与入射光的比率，可以通过以下公式计算：
[
T = 1 - R
]

菲涅尔效应的特性

入射角的影响：
- 菲涅尔反射的一个显著特性是入射角对反射率的影响。随着入射角的增加，反射率通常会增加，尤其在金属材料中，这种效应更加明显。在接近临界角时，反射率会迅速上升，导致几乎所有的光都被反射。
金属与非金属的差异：
- 金属材料的反射率通常较高，且在高入射角时反射率显著增加。这是因为金属表面具有较强的自由电子，能够有效反射光线。而非金属材料（如塑料、木材等）则通常具有较低的反射率，且在高入射角时反射率的变化不如金属明显。
颜色和光泽：
- 菲涅尔效应还与材料的颜色和光泽度有关。金属材料在不同角度下的反射光会呈现出不同的颜色变化，这种现象在计算机图形学中被称为“色彩反射”。

在计算机图形学中的应用

在基于物理的渲染（PBR）中，菲涅尔反射被用来模拟材料的光学特性，尤其是在处理金属和非金属材料时。以下是一些具体应用：

BRDF模型：
- 在 BRDF 模型（如 Cook-Torrance 模型）中，菲涅尔项通常作为一个重要的组成部分，用于计算镜面反射的强度。通过结合入射角和材料的折射率，可以准确模拟光在表面上的反射行为。
实时渲染：
- 在实时渲染中，菲涅尔反射可以通过简化的模型（如 Schlick 近似）来快速计算，以提高渲染效率。Schlick 近似提供了一种简单的方式来估算反射率，尤其在处理动态光照和视角变化时。
材质表现：
- 菲涅尔效应在材质表现上起着关键作用，能够增强材质的真实感。例如，在水面、玻璃和金属表面等场景中，菲涅尔反射能够有效地模拟光的反射和折射，提升视觉效果。

结论

菲涅尔反射是光学中的一个重要现象，它在不同介质界面上的反射和折射行为为我们理解和模拟光的传播提供了基础。通过菲涅尔方程，我们能够准确计算出反射和折射光的强度，这在计算机图形学、物理基础渲染（PBR）以及材料科学中具有重要意义。

关键点总结

反射与折射：
- 菲涅尔方程为我们提供了计算光在介质界面上反射和折射的强度的工具，反射率和折射率的计算依赖于入射角和材料的折射率。
入射角的影响：
- 随着入射角的增加，反射率通常会增加，尤其在金属材料中，这种效应更加明显。接近临界角时，反射率会迅速上升，导致几乎所有的光都被反射。
金属与非金属的差异：
- 金属材料的反射率通常较高，且在高入射角时反射率显著增加，而非金属材料的反射率较低，变化不如金属明显。
在计算机图形学中的应用：
- 菲涅尔反射在基于物理的渲染中被广泛应用，尤其是在 BRDF 模型中。通过结合入射角和材料的折射率，可以准确模拟光在表面上的反射行为。
实时渲染与简化模型：
- 在实时渲染中，使用 Schlick 近似等简化模型可以快速计算菲涅尔反射，以提高渲染效率，同时保持视觉效果的真实感。
材质表现：
- 菲涅尔效应在材质表现上起着关键作用，能够增强材质的真实感，尤其在水面、玻璃和金属表面等场景中，能够有效模拟光的反射和折射。

未来的研究方向

随着计算机图形学和渲染技术的不断发展，菲涅尔反射的研究和应用也在不断演进。未来的研究方向可能包括：

更复杂的材料模型：
- 研究更复杂的材料模型，以更好地模拟具有多种光学特性的材料（如涂层、纹理等）。
实时光照计算：
- 开发更高效的算法，以在实时渲染中实现更复杂的光照计算，尤其是在动态场景中。
虚拟现实与增强现实：
- 在虚拟现实（VR）和增强现实（AR）中，菲涅尔反射的应用将更加重要，以确保虚拟物体与真实环境之间的光学一致性。
机器学习与图形学结合：
- 探索机器学习技术在光学模拟中的应用，以提高渲染效率和质量，尤其是在处理复杂场景和材料时。

通过深入理解和应用菲涅尔反射，我们能够更好地模拟和渲染现实世界中的光学现象，从而提升计算机图形学的真实感和表现力。

斯涅尔定律推导原理

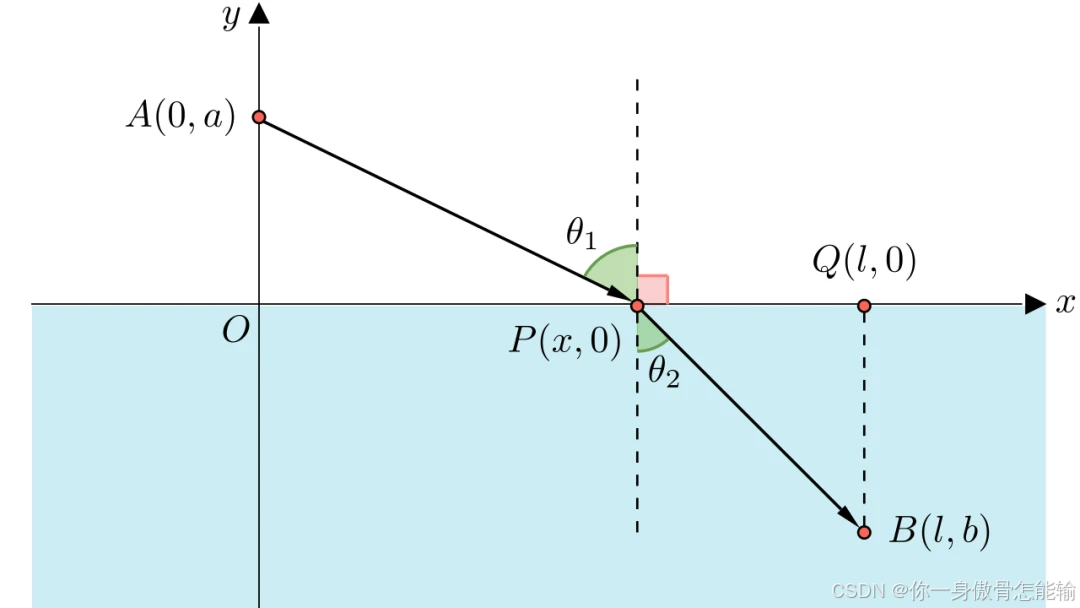

例.折射是生活中常见的现象。比如，下图左侧中在湖面上游泳的水鸟，由于光线折射，导致其身体在水面上和水面下看起来明显错位。再比如，下图右侧中展示了一束光线从空气中的A 点射出，在水面P 点发生折射后到达水中的B 点。
在这里插入图片描述

在这里插入图片描述

斯涅尔定律（Snell’s Law）描述了光线在不同介质界面上的折射现象。其推导基于光的波动性质和费马原理（Fermat’s Principle），即光在传播过程中总是选择使传播时间最短的路径。以下是斯涅尔定律的推导原理的详细步骤：

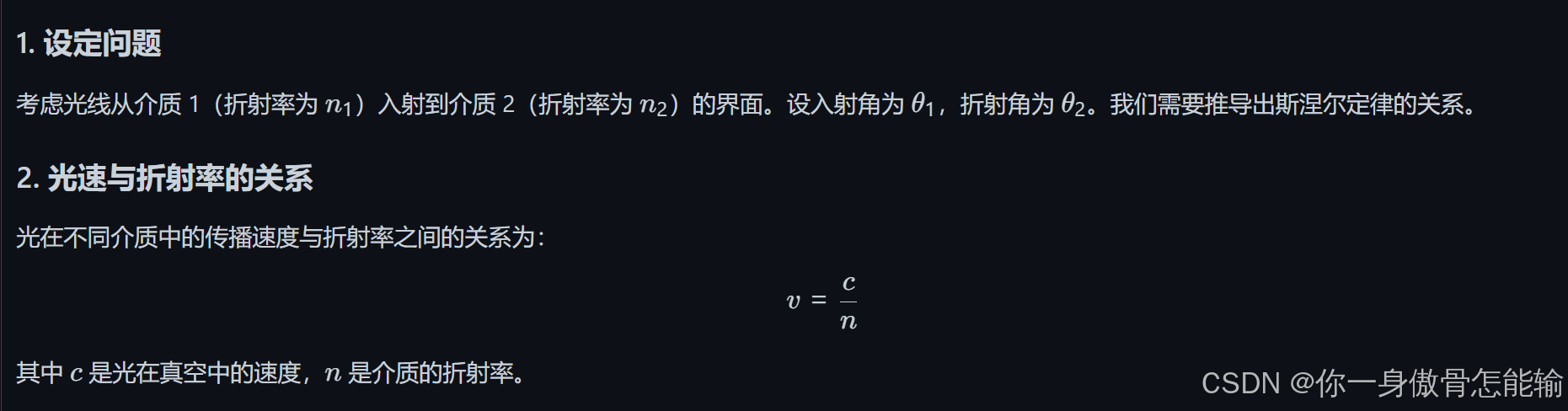

在这里插入图片描述

3. 传播时间的最小化

根据费马原理，光在不同介质中传播时，总是选择使传播时间最短的路径。我们可以通过几何方法推导出斯涅尔定律。

设定几何关系

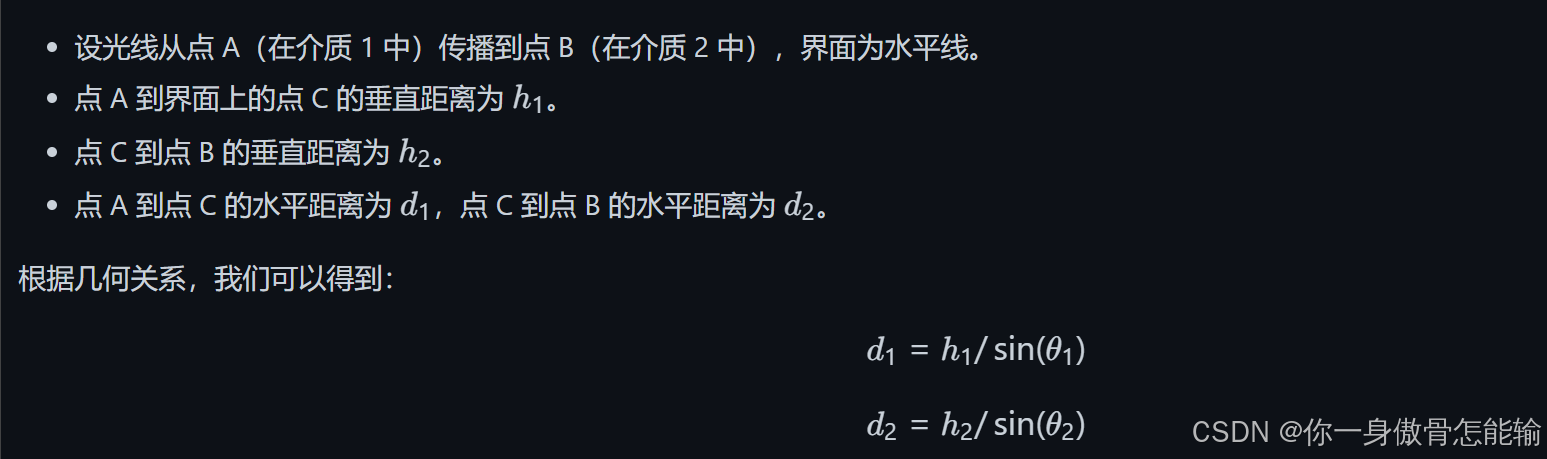

在这里插入图片描述

传播时间的表达

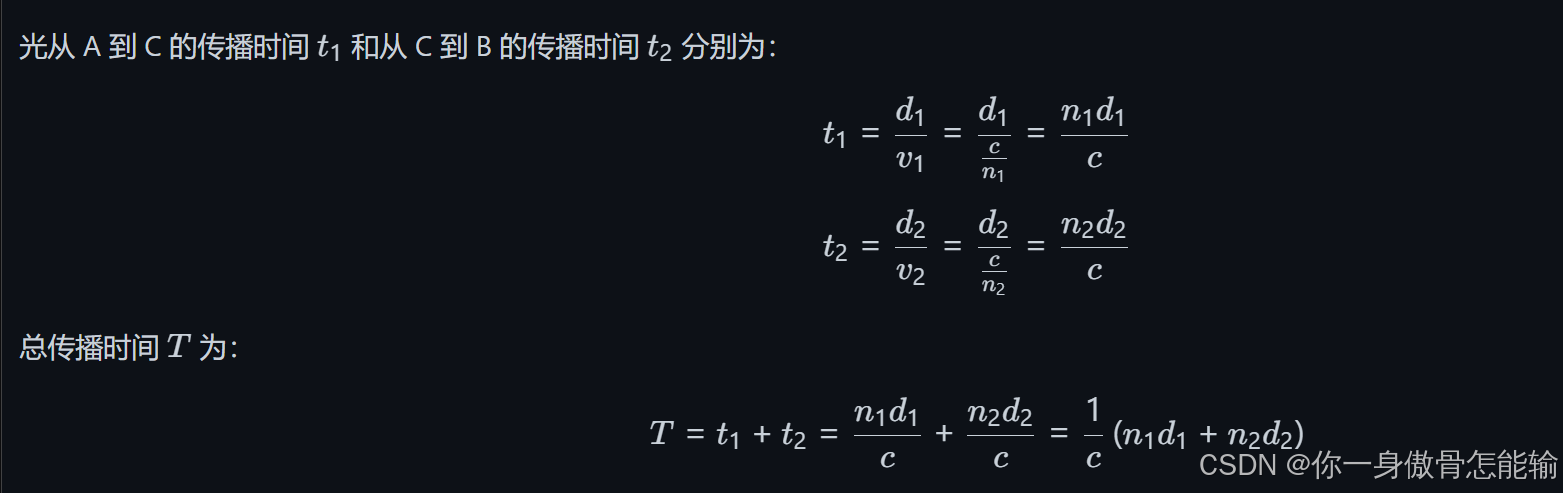

在这里插入图片描述

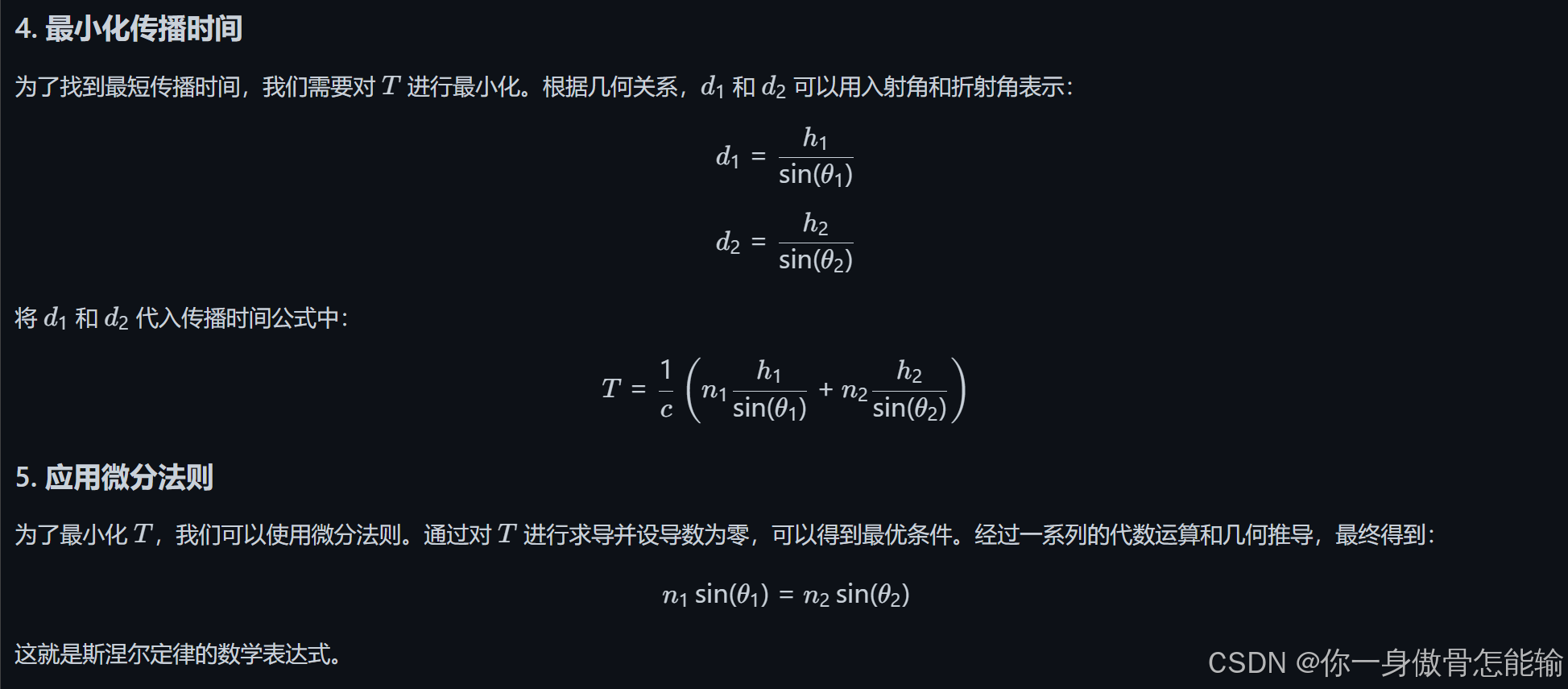

结论

斯涅尔定律的推导基于光的波动性质和费马原理，表明光在不同介质中传播时，总是选择使传播时间最短的路径。通过几何关系和传播时间的最小化，我们得到了斯涅尔定律，描述了光线在不同介质界面上的折射行为。

次表面散射

次表面散射（Subsurface Scattering, SSS）是光在半透明材料内部传播并与材料的微观结构相互作用后，再被散射到表面的现象。这种现象在许多自然材料中非常重要，尤其是在那些具有一定厚度和不透明度的材料中，如皮肤、大理石、蜡、牛奶等。

次表面散射的基本原理

光的传播：当光线进入半透明材料时，它会在材料内部传播。由于材料的微观结构（如颗粒、气泡、纤维等），光线会发生散射，改变其传播方向。
散射与吸收：在传播过程中，光线不仅会被散射，还可能被材料吸收。不同波长的光在材料中的吸收和散射特性不同，这导致了颜色和透明度的变化。
再散射：经过多次散射后，光线可能会在材料内部多次反射和折射，最终以不同的方向从材料表面射出。这种现象使得材料看起来具有柔和的光泽和深度感。

次表面散射的模型

为了有效地模拟和描述次表面散射现象，研究人员提出了多种模型，其中最常用的是双向散射反射分布函数（BSSRDF）。

BSSRDF（Bidirectional Subsurface Scattering Reflectance Distribution Function）

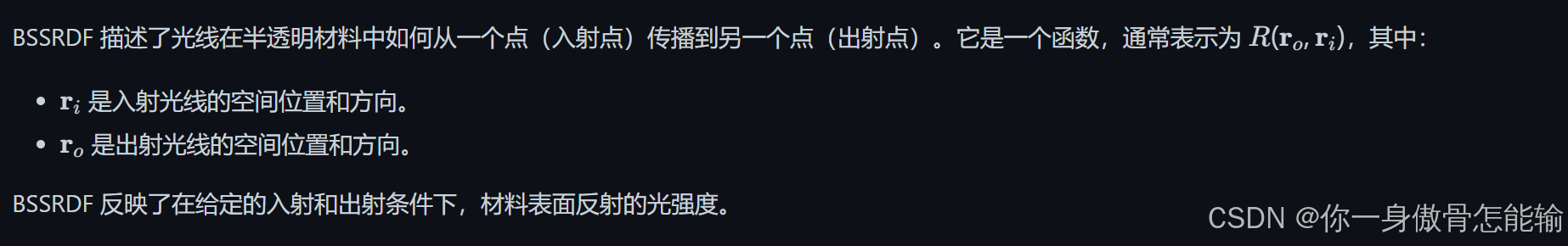

定义：BSSRDF 是一种描述光在半透明材料中传播和散射的函数。它考虑了光线从入射点到出射点的传播路径，以及在此过程中光线的散射和吸收。
参数：BSSRDF 通常依赖于多个参数，包括入射光的方向、出射光的方向、材料的散射和吸收系数、以及材料的厚度等。
应用：BSSRDF 被广泛应用于计算机图形学中的渲染算法，尤其是在需要模拟皮肤、蜡烛、牛奶等具有次表面散射特性的材料时。通过使用 BSSRDF，渲染引擎能够生成更真实的图像，捕捉到材料的细腻质感和光的柔和过渡。

次表面散射的实际应用

计算机图形学：在3D建模和渲染中，次表面散射模型用于创建更真实的材质效果，尤其是在角色建模和动画中，模拟皮肤的光学特性。
医学成像：在医学成像技术中，次表面散射的理解有助于改善成像质量，例如在光学相干断层扫描（OCT）中。
材料科学：研究材料的光学特性，帮助开发新型半透明材料，应用于建筑、艺术和设计等领域。

结论

次表面散射是一个复杂而重要的光学现象，涉及光在半透明材料内部的传播、散射和吸收。通过模型如 BSSRDF，我们能够更好地理解和模拟这一现象，从而在计算机图形学、医学成像和材料科学等领域中发挥重要作用。理解次表面散射的原理和应用，对于设计和开发具有真实感的视觉效果至关重要。

双向散射反射分布函数（BSSRDF）推导原理

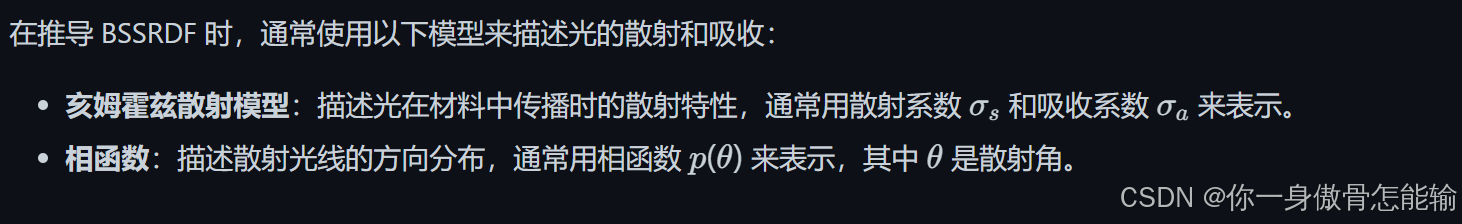

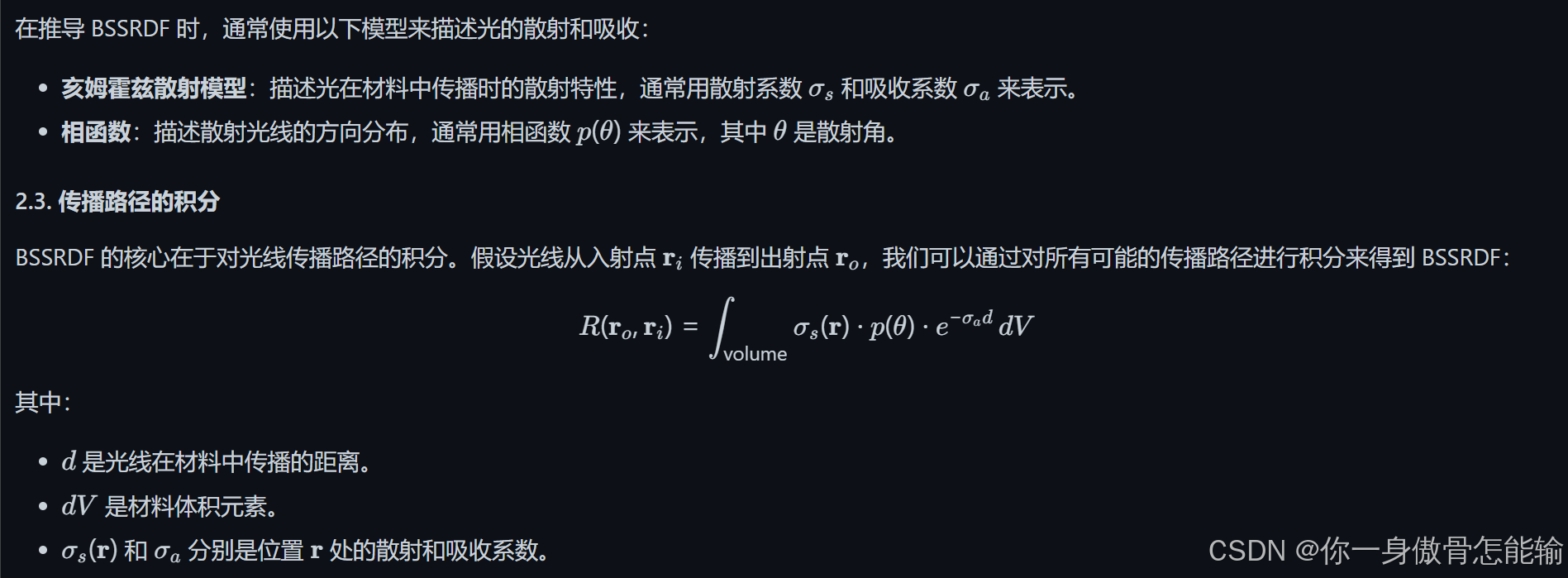

双向散射反射分布函数（BSSRDF，Bidirectional Subsurface Scattering Reflectance Distribution Function）是用于描述光在半透明材料中传播和散射的一个重要模型。它能够捕捉光线从入射点到出射点的散射特性，尤其是在涉及次表面散射的材料（如皮肤、蜡、牛奶等）中。以下是 BSSRDF 的推导原理和基本概念。
