层次包围盒（Bounding Volume Hierarchies, BVH）

层次包围盒（BVH）是一种高效的空间数据结构，广泛应用于计算机图形学中的实时渲染、光线追踪和碰撞检测等领域。其核心思想是使用简单的几何形状（如球体、立方体或其他包围体）来近似复杂的几何对象，从而减少需要进行详细相交测试的对象数量。

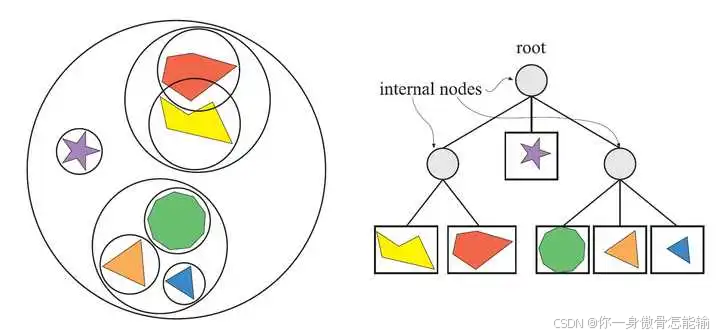

图1 左图为一个包含6个物体的简单场景，每个物体由一个包围的球体封闭起来，其中可以将包围球体归组为一个更大的包围球体，如此内推，直到所有的物体被最大的球体包围，右图所示为层次包围体（树），可以用来表示左图的物体层次、根节点的包围体包含场景中的所有物体。

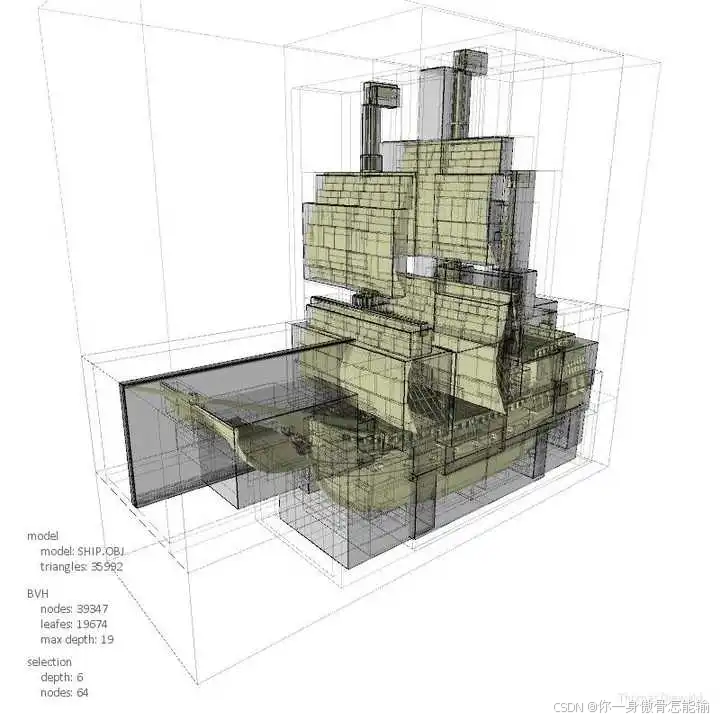

图3 层次包围盒的实现

1. BVH的基本结构

BVH的结构通常是一个树形结构，包含以下几个主要组成部分：

• 根节点（Root Node）：树的顶层节点，代表整个场景的包围体。
• 内部节点（Internal Nodes）：指向其子节点的节点，通常用于组织和分割场景中的几何体。
• 叶子节点（Leaf Nodes）：包含实际几何体的节点，没有子节点。

每个节点都有一个包围体，该包围体能够完全包围其子树中的所有几何体。通过这种层次结构，BVH能够有效地进行空间划分和管理。

2. BVH的构建

构建BVH的过程通常包括以下几个步骤：

1. 选择包围体类型：选择适合的包围体类型（如轴对齐包围盒AABB、球体等）来包围几何体。
2. 分割几何体：根据某种策略（如空间划分、均匀分布等）将场景中的几何体分割成多个子集。
3. 递归构建：对每个子集递归构建BVH，直到达到预设的停止条件（如子集中的几何体数量小于某个阈值）。
4. 合并包围体：为每个内部节点计算其包围体，确保它能够包围其所有子节点的包围体。

3. BVH的优点

• 高效的相交测试：通过先对包围体进行相交测试，可以快速剔除不相关的几何体，减少计算量。
• 层次化管理：BVH的层次结构使得在处理复杂场景时，可以逐层细化相交测试，提升效率。
• 动态更新：虽然BVH的构建开销较大，但可以通过局部更新的方式来适应动态场景，避免完全重建。

4. BVH的应用

• 光线追踪：在光线追踪中，BVH用于加速光线与场景中物体的相交测试，显著提高渲染效率。
• 碰撞检测：在物理模拟和游戏开发中，BVH用于快速检测物体之间的碰撞，减少不必要的计算。
• 层次视锥裁减：在实时渲染中，BVH可以用于层次视锥裁减，确保只渲染可见的几何体。

5. BVH的挑战与未来发展

尽管BVH在许多应用中表现出色，但仍然面临一些挑战：

• 构建开销：构建BVH的过程可能会消耗大量时间，尤其是在处理复杂场景时。
• 动态场景更新：在动态场景中，如何高效地更新BVH以保持其有效性是一个重要问题。

未来，BVH的研究可能会集中在以下几个方向：

• 结合机器学习：利用机器学习算法自动优化BVH的构建和更新过程。
• 多层次细节（LOD）：将LOD技术与BVH结合，以在不同细节级别下优化渲染性能。
• 并行计算：利用GPU和分布式计算技术加速BVH的构建和查询过程。

结论

层次包围盒（BVH）作为一种重要的空间数据结构，在实时渲染和计算机图形学中发挥着关键作用。通过有效组织和管理几何体，BVH能够显著提高渲染性能和交互体验。随着技术的不断进步，BVH的应用和优化仍将是一个活跃的研究领域。
