问题背景

最近在使用Unity在开发的过程中发现了一个现象，在相机随主角移动的过程中，发现地图的细节部分不停的闪烁，让我看着难受，于是对这一问题进行研究。

在这里插入图片描述
在使用 Unity 开发过程中遇到的相机抖动现象，通常是由于图像采样和显示的方式引起的。以下是对这一现象的深入分析和可能的解决方案。

抖动的成因

采样与显示：
- 屏幕作为一个采样器，负责将图像数据转换为可视的图像。根据奈奎斯特采样定理，采样频率必须至少是信号频率的两倍，以避免混叠现象。
- 当相机移动时，尤其是在低分辨率的情况下，细节部分的高频信号可能无法被正确采样，从而导致闪烁或抖动。
分辨率与细节：
- 屏幕分辨率越低，能够显示的细节就越少。当细节部分的频率超过了屏幕的采样能力时，就会出现抖动现象。
- 例如，在低分辨率下，细小的纹理或高频细节可能会在不同的帧中被采样到不同的像素位置，导致视觉上的闪烁。
相机运动与抗锯齿：
- 相机的快速移动或旋转可能会加剧这一现象，尤其是在没有使用抗锯齿技术的情况下。抗锯齿技术可以平滑图像边缘，减少闪烁和抖动。

解决方案

提高分辨率：
- 尝试提高游戏的分辨率，以便更好地捕捉细节。高分辨率可以减少抖动现象，因为更多的像素可以更准确地表示图像。
使用抗锯齿技术：
- 在 Unity 中启用抗锯齿（Anti-Aliasing）选项，可以帮助平滑图像边缘，减少闪烁现象。可以在项目的质量设置中找到相关选项。
调整相机设置：
- 检查相机的设置，确保其运动平滑。可以考虑使用插值（Interpolation）或平滑跟随（Smooth Follow）等技术来减少相机的抖动。
使用动态分辨率：
- Unity 支持动态分辨率，可以根据性能动态调整渲染分辨率。这可以在保持性能的同时提高图像质量。
优化纹理和材质：
- 确保使用的纹理和材质适合游戏的视觉风格，避免使用过于复杂的高频细节，尤其是在低分辨率下。
后处理效果：
- 使用后处理效果（Post-Processing Effects）来增强图像质量，例如模糊（Blur）或景深（Depth of Field），可以在一定程度上掩盖抖动现象。

结论

相机抖动现象是一个常见的问题，尤其是在低分辨率和高频细节的情况下。通过提高分辨率、使用抗锯齿技术、优化相机设置和纹理材质等方法，可以有效减少或消除这一现象。希望这些建议能帮助你在 Unity 开发中获得更好的视觉效果。

理论

在图像处理和计算机图形学中，理解采样和滤波的过程对于确保图像质量至关重要。提到的内容涉及到奈奎斯特采样定理、傅立叶变换以及在一维空间中小方块的采样和频域分析。下面我们将进一步探讨这些概念，并详细说明小方块在移动时的频谱变化。

1. 采样与滤波

在图像显示过程中，采样和滤波是两个关键步骤：

采样：通过从图像中选取特定的点（像素）来获取图像的颜色值（RGBA）。在图形编程中，使用 tex2D 函数进行采样，OpenGL 和 Unity 提供了不同的采样模式（如点采样、双线性采样和三线性采样），这些模式决定了如何从纹理中获取颜色值。
滤波：采样后的颜色值通过低通滤波器进行处理，以将这些离散的颜色值转换为连续的图像。低通滤波器的作用是平滑图像，减少高频噪声，确保图像在视觉上是连贯的。

2. 一维空间中的小方块

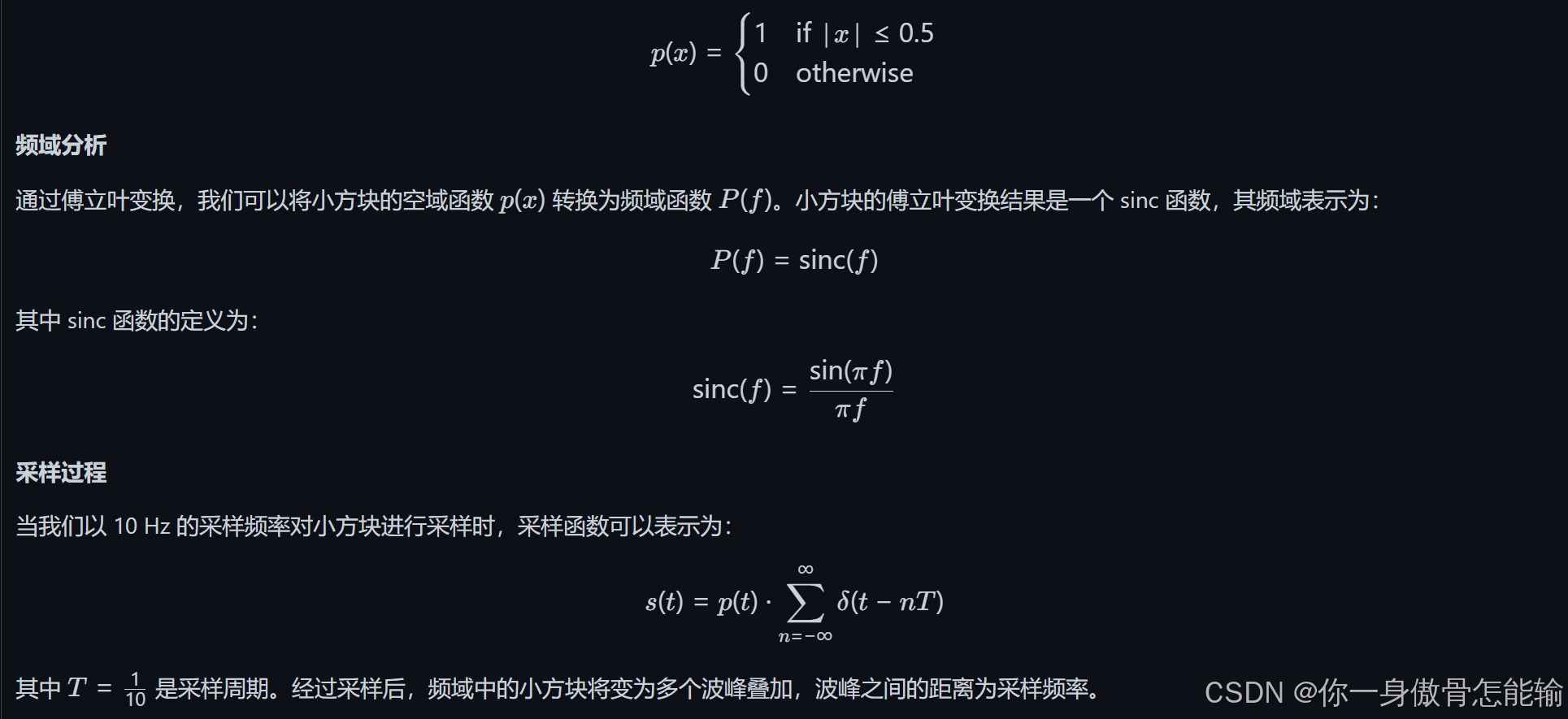

假设我们有一个宽度为 1 的小方块，其 RGBA 值为 1，表示它在一维空间中的表示为：

在这里插入图片描述

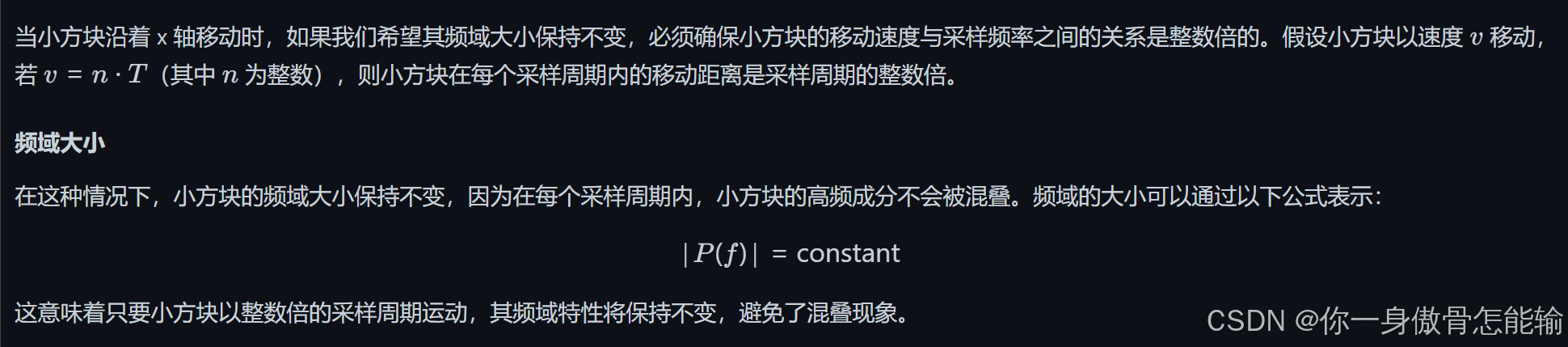

3. 运动与频域保持不变

在这里插入图片描述

结论

通过对小方块在一维空间中的采样和频域分析，我们可以更好地理解奈奎斯特采样定理的应用。确保在采样过程中，信号的最高频率不超过采样频率的一半，可以有效避免混叠现象，从而保持图像质量。在实际应用中，合理选择采样频率和运动速度是确保图像显示效果的重要因素。

三、在Unity中的应用

在 Unity 中处理图像抖动现象（尤其是在相机移动或物体移动时）是一个常见的问题。你提到的“消抖”方法非常有效，下面我们将详细探讨这些方法以及如何在 Unity 中实现它们。

1. 降低图像频率

降低图像的频率可以通过以下两种方式实现：

1.1 使用滤波函数模糊图像

在图像资源的制作过程中，可以使用各种滤波技术（如高斯模糊）来降低图像的高频成分。这可以在图像编辑软件中完成，例如 Photoshop 或 GIMP。模糊处理可以减少细节，从而降低频率，减少抖动现象。

1.2 设置滤波模式

在 Unity 中导入资源时，可以设置纹理的滤波模式为双线性（Bilinear）或三线性（Trilinear）。这可以通过以下步骤完成：

选择你的纹理资源。
在 Inspector 窗口中，找到 Filter Mode 选项。
将其设置为 Bilinear 或 Trilinear。

这将使得在渲染时，纹理的采样更加平滑，从而减少抖动。

2. 确保整数倍像素移动

如前面所提到的，确保图像以整数倍像素大小移动是避免抖动的有效方法。以下是两种常用的方法：

2.1 使用 Pixel Snap 选项

Unity 的 sprites/Default Shader 提供了一个 Pixel Snap 选项。启用此选项后，Sprite 的顶点位置将被“snap”到最近的整数像素位置。这可以确保 Sprite 在渲染时以整数倍的像素大小移动，从而避免抖动。

要启用 Pixel Snap：

选择你的 Sprite。
在 Inspector 窗口中，找到 Material 选项。
选择 sprites/Default Shader。
勾选 Pixel Snap 选项。

2.2 在脚本中实现位移 Snap

如果你希望在相机移动时也能消除抖动，可以编写一个简单的脚本，将相机的位移 snap 到整数倍像素大小。以下是一个示例脚本：

using UnityEngine;

public class CameraSnap : MonoBehaviour
{
    void LateUpdate()
    {
        // 获取当前相机的位置
        Vector3 position = transform.position;

        // 将相机位置的 x 和 y 坐标 snap 到最近的整数
        position.x = Mathf.Round(position.x);
        position.y = Mathf.Round(position.y);

        // 更新相机位置
        transform.position = position;
    }
}
