编译器设计-有限自动机

编译器设计-有限自动机

Compiler Design - Finite Automata

有限自动机是一种状态机，它以一串符号作为输入，并相应地改变其状态。有限自动机是正则表达式的识别器。当正则表达式字符串被输入到有限自动机中时，它会为每个文本更改其状态。如果输入字符串成功处理并且自动机达到其最终状态，则接受它，即刚刚输入的字符串被认为是当前语言的有效标记。

有限自动机的数学模型包括：

Finite
set of states (Q)
Finite
set of input symbols (Σ)
One
Start state (q0)
Set
of final states (qf)
Transition
function (δ)

设L（r）是有限自动机（FA）识别的正则语言。

状态States：FA的状态用圆圈表示。状态名写在圆圈里。

开始状态Start state：自动机开始的状态，称为开始状态。开始状态有一个箭头指向它。

中间状态Intermediate states ：所有中间状态至少有两个箭头；一个指向外，另一个指向内（自己）。

最终状态Final state：如果成功解析输入字符串，则自动机应处于此状态。最终状态用双圆表示。它可能有任意奇数个指向它的箭头和偶数个指向它的箭头。奇数箭头的数目比偶数大一个，即奇数=偶数+1。

转换Transition：当在输入中找到所需的符号时，从一个状态转换到另一个状态。在转换时，自动机可以移动到下一个状态，也可以保持在相同的状态。从一个状态到另一个状态的移动显示为定向箭头，箭头指向目标状态。如果自动机保持在相同的状态，则会绘制一个从状态指向自身的箭头。

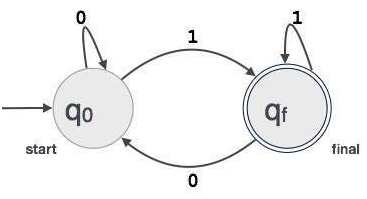

Example : We assume FA accepts any three digit binary value
ending in digit 1. FA = {Q(q0, qf), Σ(0,1), q0, qf, δ}

语法分析或分析是编译器的第二个阶段。在本章中，我们将学习构造解析器时使用的基本概念。

我们已经看到，词法分析器可以借助正则表达式和模式规则来识别标记。但是由于正则表达式的限制，词法分析器无法检查给定句子的语法。正则表达式无法检查平衡标记，如括号。因此，这个阶段使用上下文无关语法（CFG），这是由下推自动机识别的。

另一方面，CFG是正则语法的超集，如下所示：

这意味着每一种规则语法都是上下文无关的，但也存在一些超出规则语法范围的问题。CFG是描述编程语言语法的有用工具。

上下文无关语法Context-Free Grammar

在本节中，我们将首先看到上下文无关语法的定义，并介绍用于解析技术的术语。
上下文无关语法有四个组成部分：

一组非终端（V）
