物理所李泓&同济大学耿振，最新AEM，4.6V钴酸锂电池

钴酸锂(LiCoO2)因其高体积能量密度而被认为是消费电子电池领域中不可或缺的正极材料。

然而，在高达4.6V的充电截止电压下，LiCoO2和电解质之间会发生明显的界面副反应，这影响了电池的循环性能。

LiCoO2 在高充电电压下的表面相关问题不仅限制了其在传统液态电解质锂离子电池中的应用，还限制了其在固态电池中的应用。

  尽管使用惰性无机化合物的传统涂层方法可以部分缓解这一问题，但其点状涂层无法完全防止LiCoO2表面与电解质的直接接触。 为了应对相关挑战，探索新型 LiCoO2 表面保护策略仍然迫在眉睫。

基于此，2024年8月5日，中国科学院物理研究所的李泓/Li Quan&同济大学耿振教授在国际期刊Advanced Energy Materials上发表题为《Construction of Sulfone-Based Polymer Electrolyte Interface Enables the High Cyclic Stability of 4.6 V LiCoO2 Cathode by In Situ Polymerization》的研究论文。

  此项研究中，作者提出使用甲基乙烯基砜(MVS)通过原位聚合在LiCoO2的表面引入砜基聚合物电解质界面。

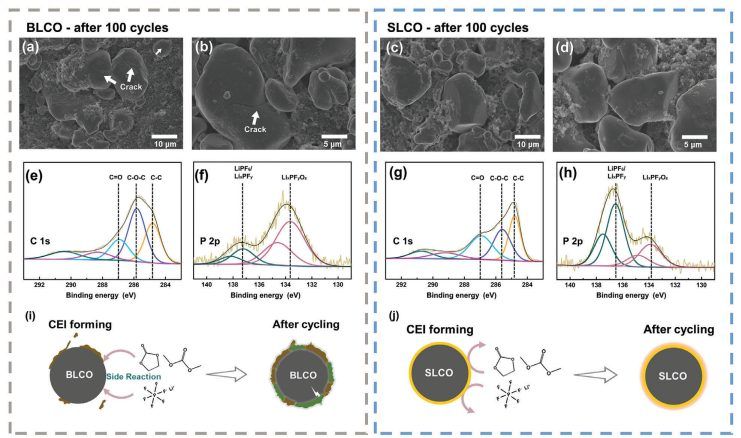

值得注意的是，当在4.6 V的充电截止电压下使用不含添加剂的碳酸酯电解液时，具有砜基聚合物电解质界面的LiCoO2在500次循环后表现出83%的容量保持率。



此外，当与不具有高耐压性的聚醚固态电解质配对时，LiCoO2和聚合物电解质界面表现出优异的循环稳定性。

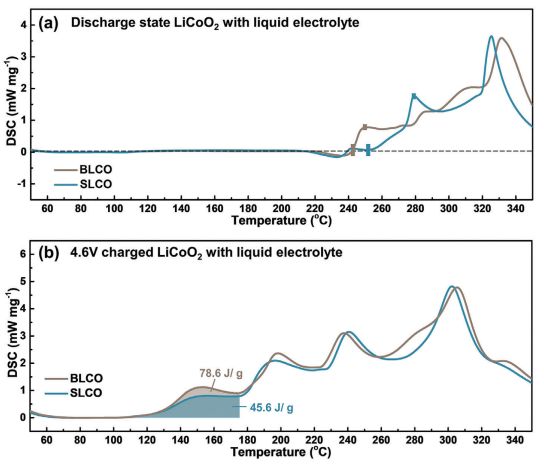

聚合物电解质界面的引入不仅增强了LiCoO2的循环稳定性，还提高了其热稳定性。这项工作为探索高压稳定的 LiCoO2 提供了新的研究视角。

文献信息：Construction of Sulfone-Based Polymer Electrolyte Interface Enables the High Cyclic Stability of 4.6 V LiCoO2 Cathode by In Situ Polymerization, Advanced Energy Materials., 2024.
