清华大学张强团队Angew：−80°C 至 80°C 宽温锂电池

磷酸铁锂（LFP）/石墨电池长期主导储能电池市场，并有望成为全球动力电池市场的主导技术。然而，磷酸铁锂/石墨电池较差的快充能力和低温性能严重阻碍了其进一步普及。这些限制与界面锂离子传输密切相关。

在这里，清华大学张强和北京理工大学闫崇报道了一种宽温度范围的酯基电解质，通过调节锂盐的阴离子化学性质，该电解质表现出高离子电导率、快速界面动力学和优异的成膜能力。

  采用三电极系统和弛豫时间分布技术定量揭示了电池的界面势垒。还系统地研究了所提出的电解质在防止 Li0 电镀和维持均匀稳定的界面方面的优越作用。

LFP/石墨电池在-80°C至80°C的超宽温度范围内具有可充电性，并且在不影响使用寿命的情况下具有出色的快速充电能力。

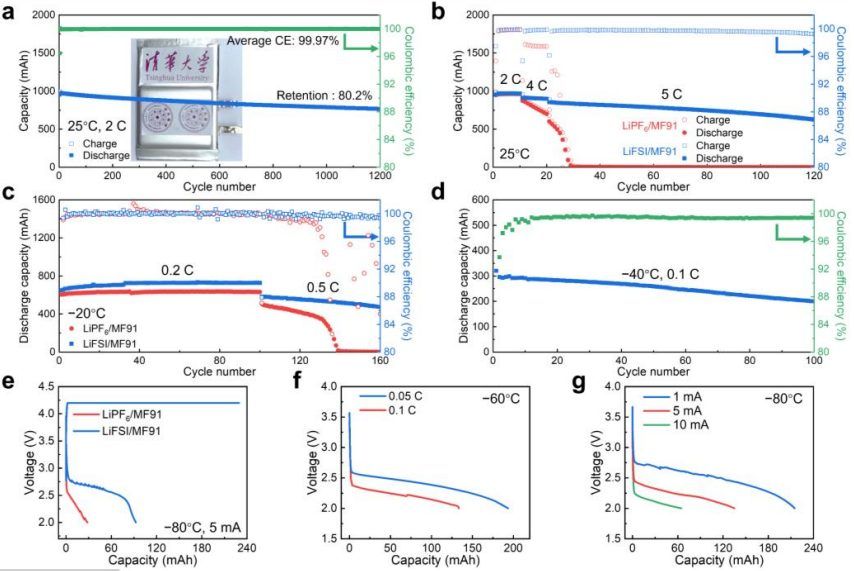

特别是，实用的LFP/石墨软包电池在25°C下经过1200次循环（2 C）和10分钟充电至89%（5 C）后容量保持率达到80.2%，即使在-80°C下也能提供可靠的电力。



文献信息：

Electrolyte Design Enables Rechargeable LiFePO4/Graphite Batteries from −80°C to 80°C. Angewandte Chemie International Edition. https://doi-org.1348.

top/10.1002/anie.202409409
