1000次，–40至60℃，武汉大学曹余良，最新AEM

研究概述

在钠资源丰富的经济和环境效益的推动下，钠离子电池（SIBs）正在成为下一代储能解决方案的一个前景广阔的替代方案。

先进电解液的开发是 SIB 发展的一个关键方面，但这仍然是一项艰巨的挑战。

基于此，2024年11月5日，武汉大学曹余良教授/方永进教授、武汉中原长江科技发展有限公司Qingfei Meng在国际期刊Advanced Energy Materials发表题为《Sodium-Difluoro(oxalato)Borate-Based Electrolytes for Long-Term Cycle Life and Enhanced Low-Temperature Sodium-Ion Batteries》的研究论文。

在这里，研究人员报道了一种简便、可扩展的低成本二氟草酸硼酸钠（NaDFOB）的合成方法，并探索了其作为SIBs独立电解液盐的应用。

NaDFOB基醚电解液表现出优异的电化学稳定性、溶剂相容性，以及在电极表面形成致密坚固的固态电解质界面层的独特能力。

结果表明，采用NaDFOB基电解液的Na4Fe3(PO4)2P2O7（NFPP）正极具有超高的循环稳定性，在1000次循环后容量保持率达到了98.7%。

此外，使用NaDFOB基醚电解液的Ah级硬碳（HC）//NFPP软包电池显示出令人印象深刻的500次循环寿命，平均库仑效率为99.9%。

软包电池在从-40到60°C的宽温度范围内也保持了优异的电化学性能，展示了电解液的多功能性。

这项工作为创新盐类的战略设计和应用提供了重要的见解，为具有增强电化学性能的更持久SIBs铺平了道路。

图文解读

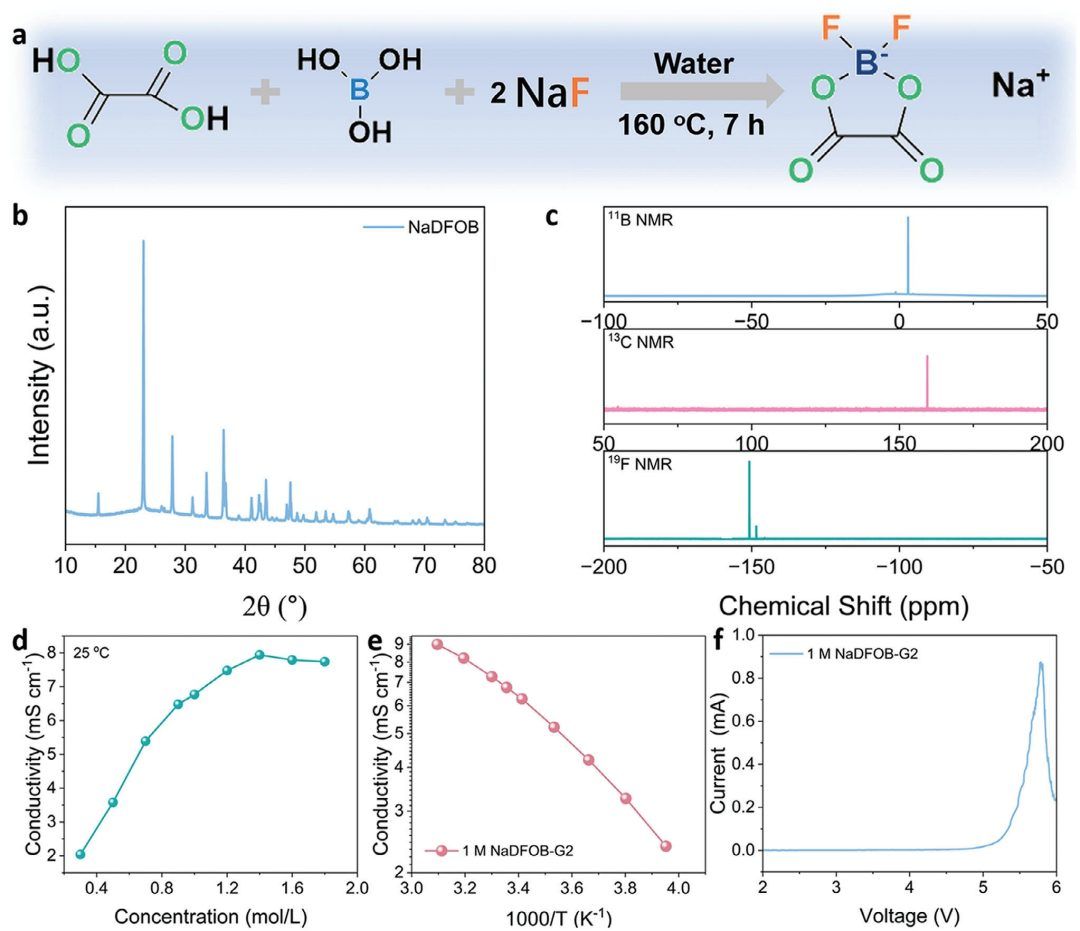

图1：NaDFOB的合成、结构表征以及电解液的电化学性能

图2：使用NaDFOB-G2电解液的Ah级HC//NFPP软包电池的电化学性能

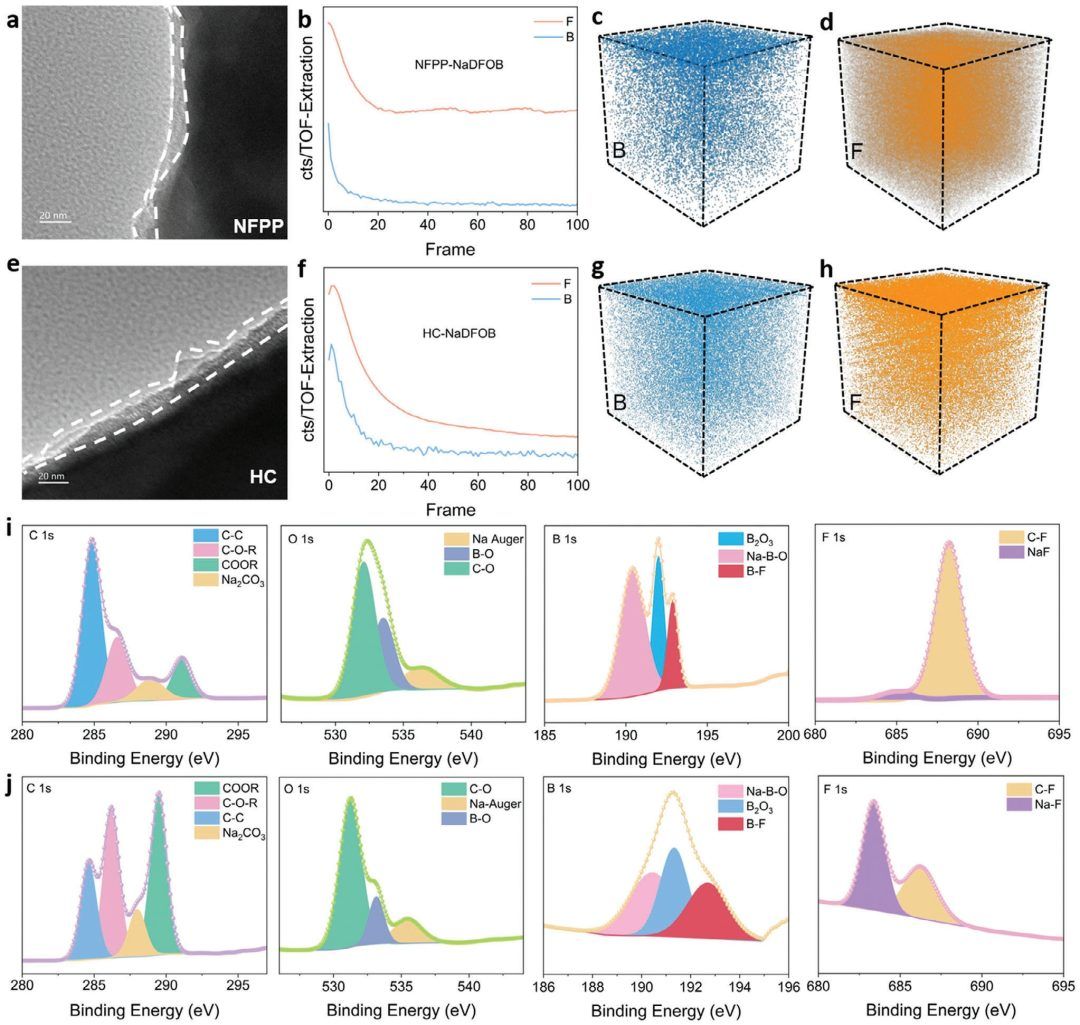

图3：循环后的NFPP和HC电极的表面状态和SEI膜的成分与结构

文献信息

Sodium-Difluoro(oxalato)Borate-Based Electrolytes for Long-Term Cycle Life and Enhanced Low-Temperature Sodium-Ion Batteries, Advanced Energy Materials, 2024.
