无人机控制站是指具有对无人机飞行平台和任务载荷进行监控和操纵的能力，包含对无人机发射和回收控制的一组设备。

中文名

无人机控制站

外文名

UAV control station

一级学科

航空航天

二级学科

无人机技术

作    用

对无人机进行监控和操纵

组    成

无人机发射和回收控制的设备

目录

1. 1 定义
2. 2 功能
3. 3 系统结构

定义

编辑

具有对无人机飞行平台和任务载荷进行监控和操纵的能力，包含对无人机发射和回收控制的一组设备。 [1]

功能

编辑

无人机地面控制站是整个无人机系统非常重要的组成部分，是地面操作人员直接与无人机交互的渠道。它包括任务规划、任务回放、实时监测、数字地图、通信数据链在内的集控制、通信、数据处理于一体的综合能力，是整个无人机系统的指挥控制中心。

地面站系统应具有下面几个典型的功能:

1，飞行监控功能：无人机通过无线数据传输链路，下传飞机当前各状态信,息。地面站将所有的飞行数据保存，并将主要的信息用虚拟仪表或其他控件显示，供地面操纵人员参考。同时根据飞机的状态，实时的发送控制命令，操纵无人机飞行。

2，地图导航功能：根据无人机下传的经纬度信息，将无人机的飞行轨迹标,注在电子地图上。同时可以规划航点航线，观察无人机任务执行情况。

3，任务回放功能：根据保存在数据库中的飞行数据，在任务结束后，使用,回放功能可以详细的观察飞行过程的每一个细节，检查任务执行效果。

4，天线控制功能：地面控制站实时监控天线的轴角;根据天线返回的信息，对天线校零，使之能始终对准飞机，跟踪无人机飞行。

系统结构

编辑

无人机地面控制站软件的功能包括飞行监控、航线规划、任务回放、地图导航等，并且支持多架无人机的控制与管理。无人机与地面控制站通过无线数传电台通信，按照通信协议将收到的数据解析并显示，同时将数据实时存储到数据库中。在任务结束后读取数据库进行任务回放。系统模块结构如图所示。

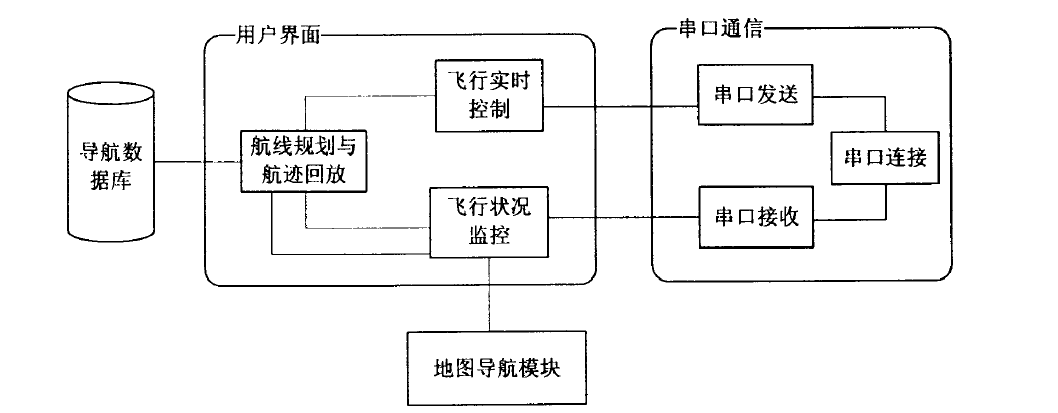

系统模块结构图

各模块功能说明：

1，导航数据库

导航数据库是无人机地面站系统中极其重要的一部分。航点及航线信息、任务记录信息、系统配置信息、历次飞行数据等都保存在数据库中，用户在界面上操作，频繁读写数据库。

2，用户界面

用户界面模块是地面控制人员与无人机交互的窗口。用户界面是基于MFC框架的对话框，基于该对话框，添加了地图操控的ActiveX控件、虚拟航空仪表控件、菜单和MFC基本控件等，力求界面友好，操纵方便。

3，地图导航

地图导航模块是根据飞机下传的经纬度和高程信息，将飞机的当前位置标注在地图上，同时标注飞机的飞行轨迹。地图导航功能还支持飞机居中、在地图上摄取航点、地图的放大、缩小、漫游等功能。

4，串口通信

串口通信模块采用第三方串口通信类。地面站中实现了多线程、多串口的全双工通信，实时发送或接收数据。 [2]
