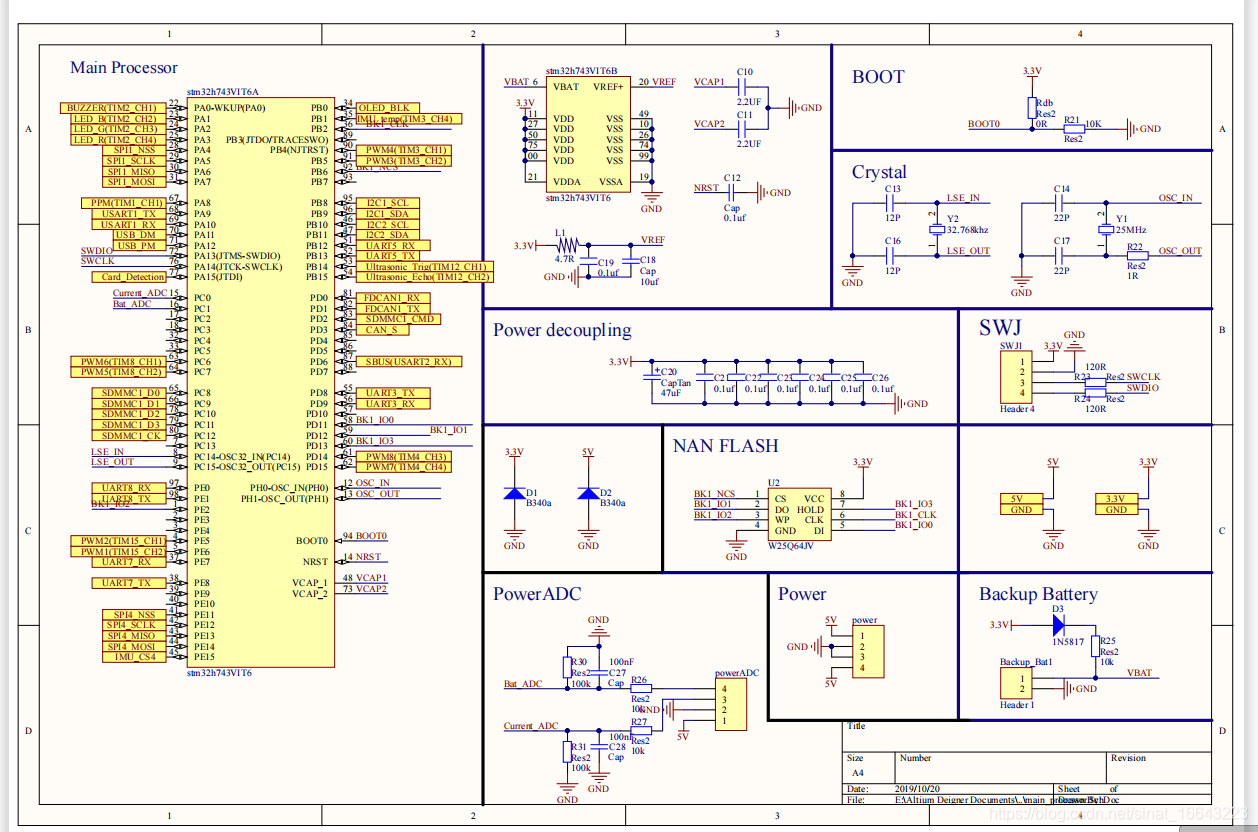

这是 ACfly A9的原理图


我看acfly的原理图里面就没有稳压模块啊，应该是给飞控供电就已经是5V了！！！！！！对的

所以飞控板子不需要考虑这块暂时，我当时自己组装飞机，都买个一个输出5V的稳压模块来专门给飞控供电的。

所以我们做飞控板并不需要完全照搬STM32核心板，还是有些区别的。

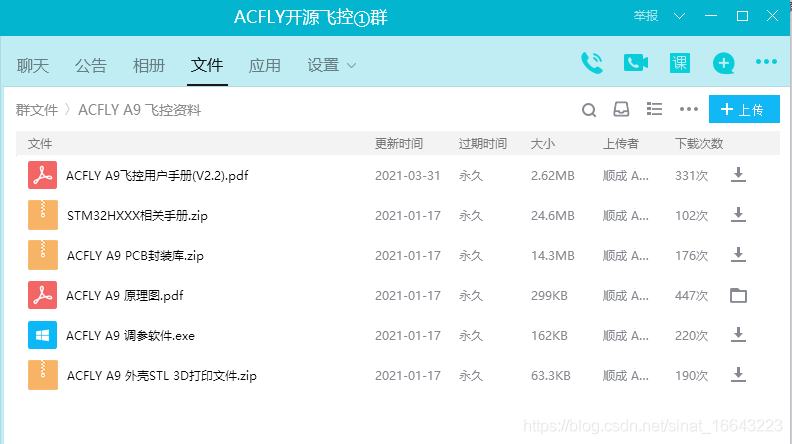

或先能够自己把其中一个打出来，再在这个基础上改也行，没必要一步一开始就全部自己画是不是，ACfly甚至都提供了PCB封装库，现在明白了PCB封装库是什么意思了吧。

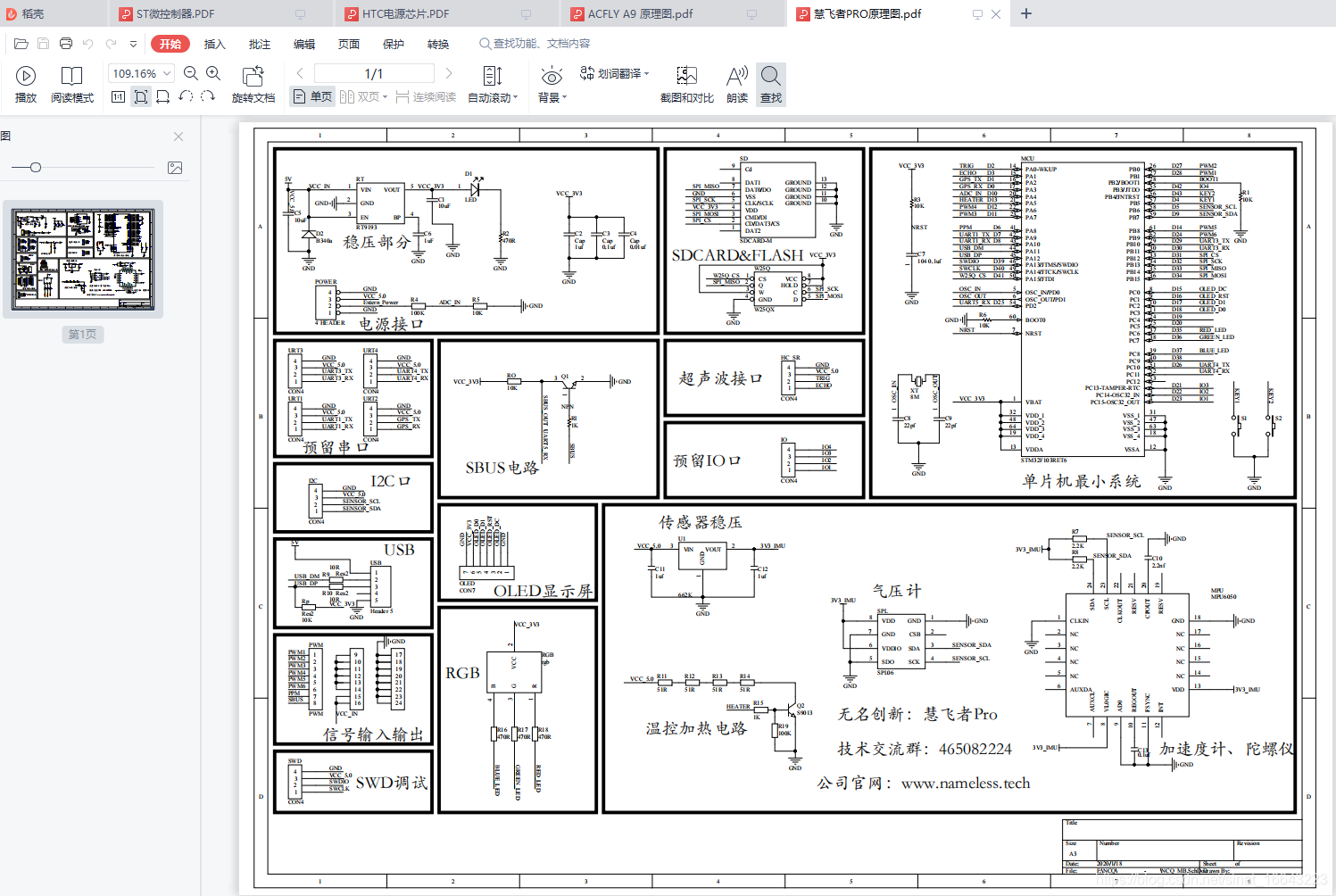

无名慧飞者PRO原理图

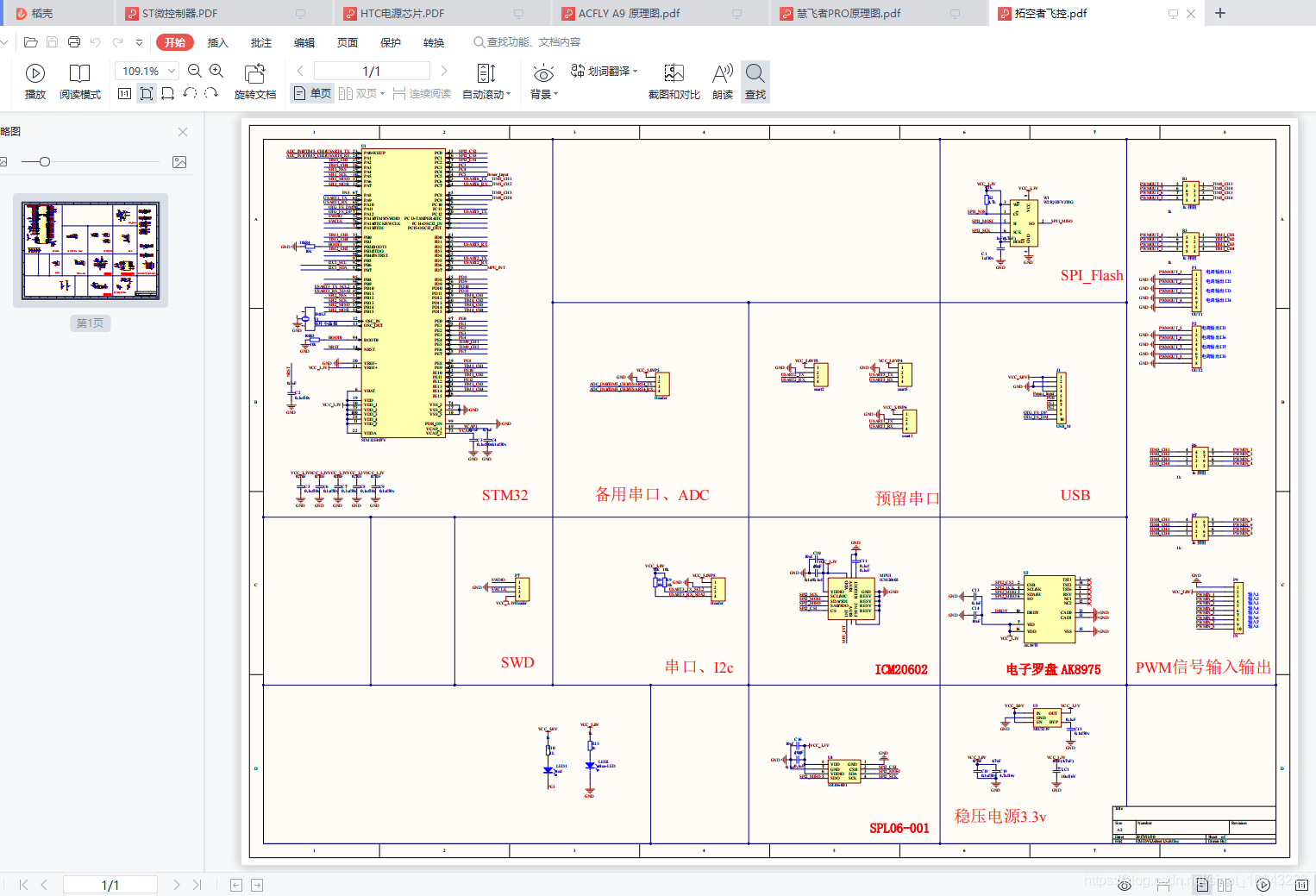

匿名拓空者原理图

PixRacer飞控原理图 PCB图 PX4飞控 Mini版硬件资料
