激光雷达目标检测

激光雷达目标检测

激光雷达，是以发射激光束探测目标的位置、速度等特征量的雷达系统。其工作原理是向目标发射探测信号(激光束),然后将接收到的从目标反射回来的信号(目标回波)与发射信号进行比较,作适当处理后,就可获得目标的有关信息,如目标距离、方位、高度、速度、姿态、甚至形状等参数,从而对飞机、导弹等目标进行探测、跟踪和识别。它由激光发射机、光学接收机、转台和信息处理系统等组成，激光器将电脉冲变成光脉冲发射出去，光接收机再把从目标反射回来的光脉冲还原成电脉冲，送到显示器。

定义

编辑

LiDAR(Light Detection and Ranging)，是激光探测及测距系统的简称，另外也称Laser Radar [1] 或LADAR(Laser Detection and Ranging) [2] 。

用激光器作为发射光源，采用光电探测技术手段的主动遥感设备。激光雷达是激光技术与现代光电探测技术结合的先进探测方式。由发射系统、接收系统 、信息处理等部分组成。发射系统是各种形式的激光器，如二氧化碳激光器、掺钕钇铝石榴石激光器、半导体激光器及波长可调谐的固体激光器以及光学扩束单元等组成；接收系统采用望远镜和各种形式的光电探测器，如光电倍增管、半导体光电二极管、雪崩光电二极管、红外和可见光多元探测器件等组合。激光雷达采用脉冲或连续波2种工作方式，探测方法按照探测的原理不同可以分为米散射、瑞利散射、拉曼散射、布里渊散射、荧光、多普勒等激光雷达。

构成与原理

LIDAR是一种集激光，全球定位系统(GPS)和惯性导航系统(INS)三种技术与一身的系统，用于获得数据并生成精确的DEM。这三种技术的结合，可以高度准确地定位激光束打在物体上的光斑。它又分为日臻成熟的用于获得地面数字高程模型(DEM)的地形LIDAR系统和已经成熟应用的用于获得水下DEM的水文LIDAR系统，这两种系统的共同特点都是利用激光进行探测和测量，这也正是LIDAR一词的英文原译，即：LIght Detection And Ranging - LIDAR。

激光本身具有非常精确的测距能力，其测距精度可达几个厘米，而LIDAR系统的精确度除了激光本身因素，还取决于激光、GPS及惯性测量单元(IMU)三者同步等内在因素。随着商用GPS及IMU的发展，通过LIDAR从移动平台上（如在飞机上）获得高精度的数据已经成为可能并被广泛应用。

LIDAR系统包括一个单束窄带激光器和一个接收系统。激光器产生并发射一束光脉冲，打在物体上并反射回来，最终被接收器所接收。接收器准确地测量光脉冲从发射到被反射回的传播时间。因为光脉冲以光速传播，所以接收器总会在下一个脉冲发出之前收到前一个被反射回的脉冲。鉴于光速是已知的，传播时间即可被转换为对距离的测量。结合激光器的高度，激光扫描角度，从GPS得到的激光器的位置和从INS得到的激光发射方向，就可以准确地计算出每一个地面光斑的坐标X，Y，Z。激光束发射的频率可以从每秒几个脉冲到每秒几万个脉冲。举例而言，一个频率为每秒一万次脉冲的系统，接收器将会在一分钟内记录六十万个点。一般而言，LIDAR系统的地面光斑间距在2-4m不等。 [3]

激光雷达的工作原理与雷达非常相近，以激光作为信号源，由激光器发射出的脉冲激光，打到地面的树木、道路、桥梁和建筑物上，引起散射，一部分光波会反射到激光雷达的接收器上，根据激光测距原理计算，就得到从激光雷达到目标点的距离，脉冲激光不断地扫描目标物，就可以得到目标物上全部目标点的数据，用此数据进行成像处理后，就可得到精确的三维立体图像。

激光雷达最基本的工作原理与无线电雷达没有区别，即由雷达发射系统发送一个信号，经目标反射后被接收系统收集，通过测量反射光的运行时间而确定目标的距离。至于目标的径向速度，可以由反射光的多普勒频移来确定，也可以测量两个或多个距离，并计算其变化率而求得速度，这是、也是直接探测型雷达的基本工作原理。

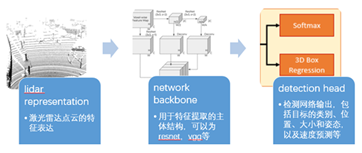

基于lidar的目标检测方法可以分成3个部分：lidar representation，network backbone，detection head，如下图所示。

根据lidar不同的特征表达方式[1]，可以将目标检测方法分成以下4种：基于BEV（bird’s
eye view）的目标检测方法，基于camera view的目标检测方法，基于point-wise
feature的目标检测方法，基于融合特征的目标检测方法。如下图所示。

基于bev的目标检测方法顾名思义是使用bev作为点云特征的表达，其检测流程如下图所示，包括3个部分：bev generator，network backbone， detection head。下面详细介绍一下这3个部分如何在基于bev的目标检测方法中发挥作用。
