研究背景及内容简介
全固态电池由于更好的安全性和比商用锂离子电池更高的能量密度，已被广泛认为是下一代最有希望的储能技术。将易燃易挥发的有机液体电解质（OLEs）替换为热稳定的固体电解质，可提高电池安全性；进一步匹配锂金属负极，可突破能量密度瓶颈。在目前研究的所有固态电解质材料中，硫化物具有最高的离子电导率（）和良好的机械性能，通过简单的冷压即可与正极活性物质紧密接触，且无需加入额外的液体或聚合物电解质。
自1981年以来，已报道了各种类型的具有超高离子导电率（10 mS cm-1）的硫化物固态电解质，包括玻璃陶瓷态的Li7P3S11（17 mS cm-1），四方相的Li10GeP2S12（LGPS, 12 mS cm-1）和Li9.54Si1.74P1.44S11.7Cl0.3（LSPSC, 25 mS cm-1）以及硫银锗矿型的Li5.5PS4.5Cl1.5（10.2 mS cm-1）和Li6.6Si0.6Sb0.4S5I（24 mS cm-1）。
然而，这些报道的离子电导率大多是通过高温烧结或热压等方法制备电解质片测量的，这对于全固态电池的实际应用是不利的，并且高温可能会促进不良的界面反应发生。此外，上述含P的硫化物固态电解质的空气稳定极差，容易与空气中的水分反应释放有毒的H2S气体，导致快速的结构退化和性能衰减，这进一步限制了它们在硫化物全固态电池中的实际应用。
根据软硬酸碱理论（HSAB）和已报道的实验结果，引入In3+、Ge4+、Sn4+、As5+、Sb5+等软酸阳离子可以显著提高磷基硫化物固态电解质的空气稳定性。然而，这些磷基硫化物固态电解质仍然会发生不可逆的结构降解和H2S气体释放（尽管反应速率有所降低）。不含磷的硫化物固态电解质（如Li4SnS4, 0.4LiI-0.6Li4SnS4, Li4-xSn1-xAsxS4, Li4-xSn1-xSbxS4和Li3SbS4）表现出优异的水分稳定性甚至可恢复性，但离子电导率普遍低于1 mS cm-1。
基于此，中科院物理所吴凡团队&北京字节跳动公司在Li6+xMxAs1-xS5I (M=Si, Sn)家族中发现了多功能的新型硫化物固态电解质Li6.8Si0.8As0.2S5I（LASI-80Si），离子电导率达10.4 mS cm-1，比母相Li6AsS5I (LASI)高3个数量级。
低价硅掺杂额外引入的锂离子占据高能量间隙位点，由此激活了协同迁移机制，开辟了一条新的笼间迁移通道，使得活化能从0.69 eV大幅降低到0.17 eV。此外，由于软酸As5+与软碱S2-之间的紧密结合以及Li2S和LiI功能相引发的与水的竞争反应，LASI-80Si的空气稳定性明显优于磷基的硫银锗矿电解质Li6PS5X（X=Cl，Br，I）。
LASI-80Si的超高离子电导率，加上Li2S和LiI功能相引发的界面钝化效应和Li+补充效应，共同助力实现了LASI-80Si全固态电池破纪录的电化学性能，包括超长循环寿命（62500次）、高面质量负载（44.56 mg cm-2）和高面容量（9.26 mAh cm-2）。
该成果以“Realizing long-cycling all-solid-state Li-In||TiS2 batteries using Li6+xMxAs1-xS5I (M=Si, Sn) sulfide solid electrolytes”为题发表于Nature Communications (IF=17.694)，第一作者为中科院物理所卢普顺博士，第二作者为北京字节跳动公司夏宇（利用机器学习方法研究快离子传导机制）。
主要内容01元素取代和超离子电导率
图1.合成的固态电解质的结构和电化学表征
如图1（a）所示，合成的Li6AsS5I（LASI，x=0）的X射线衍射峰与标准谱的衍射峰一致，表明其制备成功。但LASI的离子电导率仅为3.92×10-6S cm-1，略高于用相同方法合成的Li6PS5I (LPSI, 3.33×10-6S cm-1)。如图1（a）和（b）所示，即使是取代比例较低（x=0.05, 0.1），LiI和Li2S功能相仍然作为杂质相存在。
同时，随着Sn或Si取代比例的增加，Li2S和LiI的量也在增加。值得注意地是，在进行低价Sn/Si取代时，引入了等量的锂离子以满足电荷守恒。因此可以推测，由于没有足够的Li空位/间隙位来容纳外来的锂原子，导致了含锂相（即Li2S和LiI）的析出。一旦含有Sn或Si的杂质相开始析出，固溶度极限就可以大致确定。如图1（a）和（b）所示，Sn和Si分别以Li4SnS4和Li4SiS4的形式存在，分别在x = 0.3和x = 0.8附近达到固溶度极限。
高于这一固溶度极限，Li4SnS4和Li4SiS4的量进一步增加，直至硫银锗矿结构坍塌，并伴随着含锂相（即Li2S和LiI）的持续积累。有趣的是，固溶度极限还与烧结温度有关。从补充图1和图2可以看出，烧结温度由550℃升高到575℃和600℃后，含锂相（Li2S和LiI）的数量显著增加。
在较高的温度（600℃）合成LASI-30Sn或LASI-80Si时，析出的Li4SnS4或Li4SiS4相增多，表明Sn或Si的固溶度极限降低。此外，Sn4+（69 pm）的离子半径与As（47.5 pm）的匹配度远低于Si4+（40 pm），因此Sn的固溶度极限应远低于Si。如图1（c），Sn取代LASI在28.91°和30.20°（分别对应于(311)和(222)晶面）左右的衍射峰随着Sn取代比例的增加而向低角度偏移，表明晶格膨胀。相反地，随着Si取代比例的增加，Si取代的LASI的衍射峰向高角度偏移（图1（d）），说明晶格收缩。
另外，28.91°和30.20°左右对应的衍射峰的相对强度比，随着取代比例的增大而增大。未取代时，左边的衍射峰的强度低于右边的衍射峰的强度。如补充表2所示，当Sn和Si的取代比例分别达到x = 0.1和x = 0.2时，相对强度比趋于1。随着As被Si取代的比例的增大，相对强度比进一步增大。但当Sn的取代比例达到x = 0.3时，相对强度比略有下降。这可能是因为略微超出固溶度极限后，少部分Sn开始以Li4SnS4的形式析出，并未进入晶格内。
在开发固态电解质时，离子电导率是一个重要的指标。本工作基于电化学阻抗谱(EIS)测试分别测量了Li6+xSnxAs1-xS5I(记为LASI-ySn，x = y%，x = 0,0.05, 0.1,0.15,0.2,0.3,0.4,0.5,0.6)和Li6+xSixAs1-xS5I(记为LASI-ySi，x = y%，x = 0,0.1,0.2,0.3,0.4,0.5,0.6,0.7,0.8,0.9,1)冷压电解质片的离子电导率。如图1（e）-（h）所示，Nyquist图显示了固态超离子导体的典型特征，即一个半圆加一个沃伯格状（Warburg-like）斜线。LASI-ySn和LASI-ySi的室温离子电导率随取代比例x的变化如图1（i）所示。这两条曲线显示出火山状的外形。
具体而言，在较低的掺杂浓度下，离子电导率随取代比例x迅速增加，然后平稳增加，直至达到最大值。当Sn和Si取代比例分别超过x = 0.3和x = 0.8时，它们的离子电导率开始下降。
很明显，这两个转折点恰好与它们的固溶度极限一一对应。因此，选择Li6.3Sn0.3As0.7S5I (LASI-30Sn)和Li6.8Si0.8As0.2S5I(LASI-80Si)为代表样品，研究了0~75 ℃范围内离子电导率随温度的变化规律。根据如图1（j）所示的Arrhenius曲线以及Arrhenius关系可以计算得到活化能Ea。结果表明，与LASI-30Sn相比，LASI-80Si具有更高的离子电导率和更小的活化能。更重要的是，LASI-80Si电解质在室温离子电导率（10.4 mS cm-1)和活化能(0.20 eV)方面，比目前最典型和最受欢迎的Li6PS5Cl（LPSC）电解质更加出色。
02快速离子传导机理研究

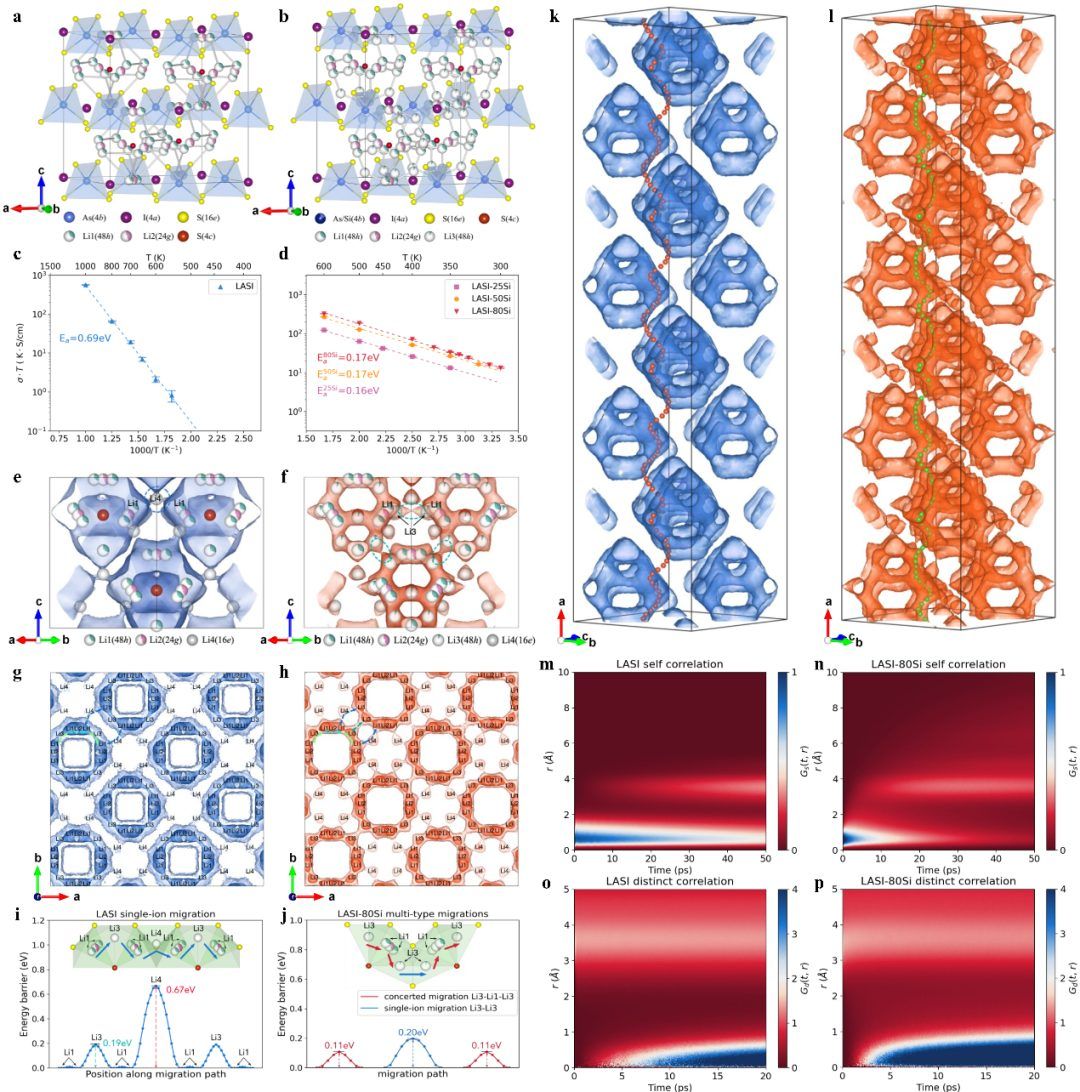

图2.离子传输机制的模型研究
如图2（a）和（b）所示，在400 K条件下，通过第一性原理DFT和MD模拟优化得到了LASI和LASI-80Si的晶体结构。I原子构成面心立方结构框架，[As/SiS4]四面体占据全部的八面体空隙，而[Li6S]伪八面体（笼状结构）占据一半的四面体空隙。未掺杂的LASI结构只存在两种类型的Li位点（即Li1（48h）和Li2（24g））。
但通过异价取代引入额外的Li+后，两个新的Li位点（即Li3（48h）和Li4（16e）)产生了，从LASI-80Si中Li3和Li4位点的占有率(补充表10和表11)的显著提高可以证实。如图2（c）和（d）所示，利用机器学习势函数模型的MD模拟可以得到LASI和LASI-xSi在不同温度下的离子电导率，根据阿仑尼乌斯关系可以进一步确定LASI和LASI-xSi分别对应的活化能。
考虑到LASI的离子电导率低，而活化能高（0.69 eV），因此在500K以上对其进行MD模拟。然后基于Arrhenius方程，外推可以得到LASI的室温离子电导率，约1×10-5mS cm-1。相比之下，LASI-80Si具有非常高的离子电导率，在300 K时为44.5 mS cm-1，以及低的活化能0.17 eV。值得注意的是，Si取代对离子电导率的显著提升作用的理论预测结果，与上述实验结果保持一致，尽管在离子电导率和活化能的数值上存在一定偏差。
进一步地，研究了Si取代前后Li位点的占有率和概率密度分布对锂离子迁移机制和活化能的影响。图2（e）和（f）展示了分别在LASI和LASI- 80Si晶胞内选定的三个笼状Li6S结构的Li位点及Li离子概率密度。LASI只有一条笼间迁移路径，即Li1(48h)-Li4(16e)-Li1(48h)，如图2（e）中蓝色圆圈所示。而LASI-80Si则有另外一条主要的笼间迁移路径，即Li3(48h)-Li3(48h)，如图2（f）中绿色圆圈所示。
由于空间群的高度对称性，LASI和LASI-80Si的均方位移（MSD，补充图6）对于任意轴向都是等效的，其它性质（如离子电导率、锂离子概率密度）也是各向同性的。因此，选择沿c轴的（001）晶面为例来显示二维的锂离子概率密度分布，该分布由LASI和LASI- 80Si的MD模拟得到（图2（g）和（h））。
等值曲面的颜色亮度代表不同的锂离子密度，颜色越深代表锂离子密度越高。分别使用不同颜色的双向箭头表示四种类型的锂离子迁移路径。其中，浅蓝色双向箭头表示相邻的Li1对之间的双重跳跃路径（Li1(48h)-Li2(24g)-Li1(48h)）。
值得注意的是，与LASI相比，LASI-80Si沿着笼内跳跃路径（Li1(48h)-Li1(48h)，浅绿色双向箭头）出现了一个新的Li3位点，并且该位点恰好位于这两个相邻但未成对的Li1(48h)位点之间。
此外，尽管LASI和LASI-80Si均存在笼间跳跃路径（Li1(48h)-Li4(16e)-Li1(48h)，深蓝色双向箭头），但是仅在LASI-80Si中观察到，由两个相邻笼状结构之间的两个Li3(48h)位点桥接而成的一条新的笼间跳跃路径（Li3(48h)-Li3(48h)，深绿色双向箭头）。对于LASI和LASI-80Si，笼内锂离子对（Li1(48h)-Li2(24g)-Li1(48h)）中的锂离子占有率（𝑂𝑐𝑐(𝐿𝑖1)×2+𝑂𝑐𝑐(𝐿𝑖2)）均为1.0，因此推测低能量位点（Li1和Li2）已被完全占据。
考虑到这些移动离子之间的库仑相互作用，通过异价取代引入的额外Li+离子倾向于占据高能量位点（即Li3和Li4），这可以从LASI-80Si相比LASI在Li3和Li4位点周围呈现更加丰满的（锂离子概率密度分布）等值面得到证实。
图2（i）显示了LASI单离子迁移路径上的能量随位置变化的情况。笼内迁移表现出相对较低的0.19 eV的能垒，而笼间迁移表现出较大的0.67 eV的能垒。这与MD模拟计算的活化能（0.69 eV）一致，说明笼间跳跃是长程扩散/迁移的主导过程。采用NEB法分别计算LASI-80Si在笼内协同迁移和笼间单离子迁移时的能垒（图2（j）），其迁移能垒分别为0.11 eV和0.20 eV。因此，Li3位点占有率的显著提高有利于笼内和笼间的迁移。
一方面，位于原笼内跳跃路径（Li1-Li1）上被占据的高能Li3位点激活了协同迁移模式（Li3-Li1-Li3），从而降低了迁移能垒，这可以由MD模拟得到的时间序列轨迹直接证明。另一方面，由两个相邻笼状结构之间的两个Li3位点桥接形成的新的笼间跳跃路径，也具有显著降低的迁移能垒，从0.67 eV降至0.20 eV。这主要是因为Li3位点相比于Li1位点处于更高的能量状态，进行笼间跳跃需要克服的能垒较低。
特别地，图2（k）和（l）立体地描绘了在LASI和LASI-80Si的4×1×1超胞中全局活化能最低的锂离子沿a轴迁移的轨迹。显然，与LASI相比，LASI- 80Si呈现了一个连通性更好的锂离子渗流网络，特别是对于笼间迁移。此外，LASI和LASI-80Si不同的笼内和笼间迁移路径在3D（三维）场景中得到了进一步体现。进一步地，如图2（m）-（p），利用范霍夫（van Hove）时间空间相关性方程研究了同一温度（600 K）下LASI和LASI-80Si中的锂离子跳跃的相关性。
明显地，尽管LASI和LASI-80Si在1 Å附近都表现出强的自相关性（对应蓝色区域），但LASI（50 ps以内）相比于LASI-80Si（10 ps以内）呈现出更长的时间分布，这表明LASI笼内低能量Li1位点的Li+跳跃相比LASI-80Si更加缓慢。此外，图2（m）右上方5 Å附近及以上区域相比于图2（n）的同一区域呈现更深的红色，意味着LASI的笼间跳跃频率低于LASI- 80Si。
就互相关性而言，LASI-80Si在0 Å和2.5 ps附近（图2（p），蓝色和白色交界处）出现了一个强峰值，这表明一个锂离子瞬间占据另一个锂离子留下的空位的事件在LASI-80Si中发生的概率比LASI（图2（o），对应0 Å和7.5 ps附近）更高，再次证实了Si取代引入的额外锂离子有利于触发协同输运模式。
03湿空气稳定性和电化学稳定性研究

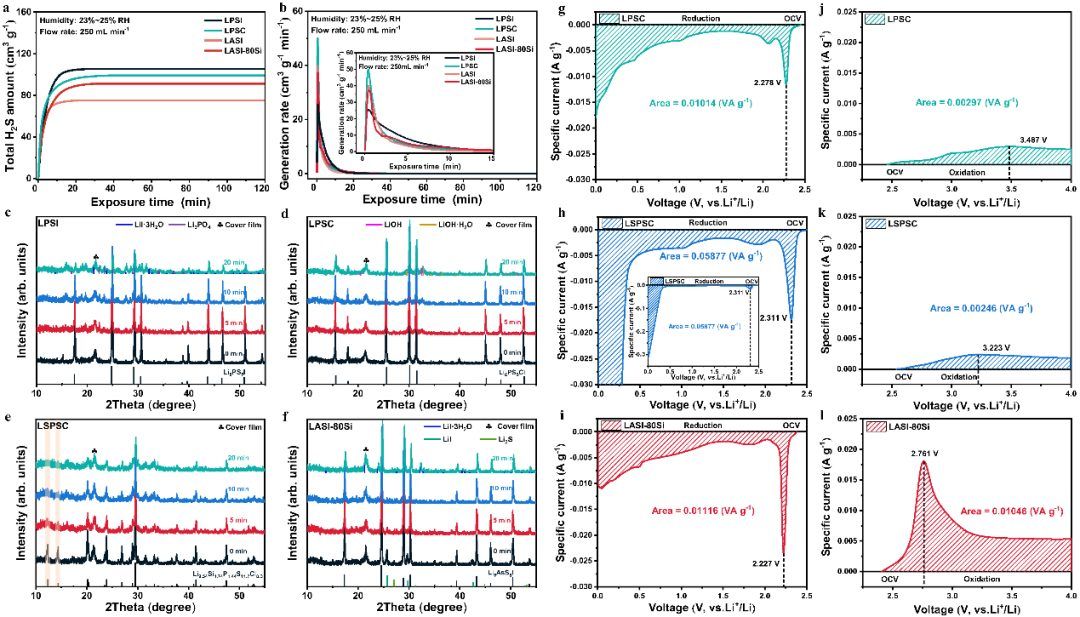

图3.硫化物固体电解质在潮湿空气环境中的稳定性及电化学性能
空气稳定性是评价硫化物固态电解质实用性的关键指标。典型的磷基硫化物电解质在空气中稳定性差、吸湿性强，容易导致有毒的H2S气体生成，结构破坏和性能恶化。本文通过将LASI-80Si和代表性的硫化物固态电解质（LPSI、LPSC和LSPSC）样品暴露在潮湿空气中，系统地研究了H2S气体的生成量/速率、结构演变及水解反应产物。
使用自制检测装置，在相对湿度（RH）23-25%和气体流速250 cm3min-1条件下测量H2S气体的生成量。如图3（a）所示，将四种硫银锗矿型硫化物固态电解质（LPSI、LPSC、LASI和LASI-80Si）暴露于潮湿的空气中，它们的H2S气体生成量呈现一致的变化趋势，先迅速增加，然后在较短时间（20 min左右）达到最大值。尽管变化趋势相似，但仍然可通过H2S的总生成量的大小来比较它们之间的空气稳定性。
显然，LASI和LASI- 80Si表现出比磷基硫化物固态电解质（LPSI和LPSC）更好的空气稳定性，因为LPSI和LPSC的H2S气体产生量要大得多（分别为105.35 cm3g-1和98.99 cm3g-1），而LASI和LASI-80Si在相同暴露条件下产生的H2S气体量相对较低，分别为75.07 cm3g-1和91.32 cm3g-1。
因此，这四种硫银锗矿型硫化物固态电解质的空气稳定性高低顺序为LASI > LASI-80Si > LPSC > LPSI。这与HSAB理论和Mo等人预测的热力学模拟结果一致，即根据中心阳离子的种类，这四种硫化物固态电解质的湿空气稳定性高低遵循As5+> Si4+> P5+的趋势。
所以，Si取代虽然极大地提高了LASI的离子电导率，但也在一定程度上对空气稳定性造成了不利的影响。对图3（a）中的曲线进行一阶导数的计算可以得到如图3（b）所示的H2S气体生成速率。与它他三种硫化物固态电解质有所不同，LPSI的H2S生成速率更快达到峰值(t = 0.3333 min)，但随后缓慢下降至零。
此外，尽管LPSC、LASI和LASI-80Si三者的H2S生成速率的峰值位置均在t = 0.4167 min，但LASI的峰值(37.19 cm3g-1min-1)和LASI-80Si的峰值(39.89 cm3g-1min-1)相比LPSC的峰值(49.95 cm3g-1min-1)都更低。因此，从H2S气体的总生成量和生成速率来看，这四种硫化物固态电解质的空气稳定性高低顺序为LASI > LASI- 80Si > LPSI > LPSC。
为了进行全面且定量的比较，我们定义了结构保持率，即暴露潮湿空气后与暴露潮湿空气前的最强衍射峰的强度之比。如图3（c）所示，LPSI的一些衍射峰（如2θ = 15.28°）逐渐减弱或消失，并且出现了一些来自反应产物（如LiI·3H2O和Li3PO4）的衍射峰，表明LPSI即使在低湿度（23-25% RH）下也容易发生快速的结构降解。随着暴露时间从5分钟增加到20分钟，LPSI的结构率保持率从63.93%迅速下降到17.04%。
相比之下，LPSC的所有衍射峰（图3（d））几乎保持不变，尽管LiOH和LiOH·H2O的副生成物产生了一些小的衍射峰，这可能是由于LPSC表面Li+/H+交换导致Li+损失所致。与硫银锗矿型硫化物电解质相比，LGPS家族中的LSPSC发生了更为严重的非晶化（图3（e）），2θ = 29.56°处最强衍射峰强度大幅下降至39.98%，衍射峰（如2θ = 12.32°，14.36°）发生显著宽化。LSPSC水解产物可能以非晶态形式存在，因此无法从宽化的衍射峰（如2θ~16°）中识别。
有趣的是，虽然LASI-80Si的所有衍射峰几乎保持不变（图3（f）），但原本低含量的LiI和Li2S功能相与H2O分子发生剧烈反应，生成了LiI·3H2O水合物和一些无法识别的非晶相。除了LASI-80Si具有较高的空气稳定性外，LASI-80Si及其自带的功能相（LiI和Li2S）之间与H2O分子的竞争性反应也使得LASI-80Si在暴露5min后结构保留率最高，达到91.34%。LASI-80Si晶体结构的微小变化进一步证实了其优于碘基类似物LPSI的空气稳定性。
值得注意的是，在Li4PS4I电解质中也观察到了类似的现象，即LiI通过形成LiI·H2O水合物来抑制H2S的生成。因此，这四种硫化物固态电解质的空气稳定性在暴露5min后的结构保持率高低顺序为LASI-80Si > LPSC > LSPSC > LPSI。因此，经过比较全面的比较，包括H2S气体的生成量/速率、结构保持率和水解产物，可以得出LASI-80Si比代表性的硫银锗矿型LPSI/LPSC和LGPS家族中LSPSC电解质具有更高的空气稳定性。
采用扫描速率为0.1 mV/s的线性扫描伏安法（LSV）对LPSC、LSPSC和LASI-80Si的电化学稳定性进行了表征，以确定合适的工作电压范围以及与电解质匹配的活性电极材料。如图3（g）-（l）所示，在开路电压（OCV）附近，三种硫化物固态电解质都开始发生还原/氧化反应。因此，这里使用峰值位置和积分电流密度代替电化学稳定窗作为评估这三种硫化物固态电解质电化学稳定性的指标是更加可取的。LPSC、LSPSC和LASI-80Si的第一个还原峰分别位于2.278、2.311和2.227 V。
计算得到LPSC、LSPSC和LASI-80Si的积分还原电流密度分别为0.01014、0.05877和0.01116 VA g-1。由于LSPSC的还原电压和积分还原电流密度都比LPSC和LASI-80Si高，因此LSPSC的还原稳定性较差，而LPSC和LASI-80Si的还原稳定性相近。所以，这三种硫化物固态电解质的还原稳定性高低顺序为LPSC > LASI-80Si > LSPSC。LPSC、LSPSC和LASI-80Si的第一氧化峰分别位于3.487、3.223和2.761 V。计算得到LPSC、LSPSC和LASI-80Si的积分氧化电流密度分别为0.00297、0.00246和0.01046 VA g-1。
值得注意的是，与LPSC和LSPSC相比，LASI-80Si具有更低的氧化峰(< 3.0 V)和更高的积分氧化电流密度，因此更加容易发生氧化分解。所以，这三种硫化物固态电解质的氧化稳定性高低顺序为LSPSC > LPSC > LASI-80Si。尽管LASI-80Si具有超离子导电性，但与LPSC和LSPSC相比，其氧化稳定性较差，可能成为其全固态电池应用的制约因素。
这些LSV结果表明，工作电压在1~ 3 V (vs. Li+/Li)范围内的金属硫化物阴极可能比传统的高压氧化物阴极更适合于这些硫化物电解质。特别地，当使用Li2ZrO3包覆的高镍正极（即LiNi0.90Mn0.05Co0.05O2）时，LASI-80Si全固态仍然表现出极低的初始库仑效率和快速的容量衰减，这表明差的循环稳定性更可能来自于碘基硫银锗矿电解质材料（如LASI-80Si）的低氧化稳定性。
04硫化物固态电解质在Li-In||TiS2电池中的电化学性能

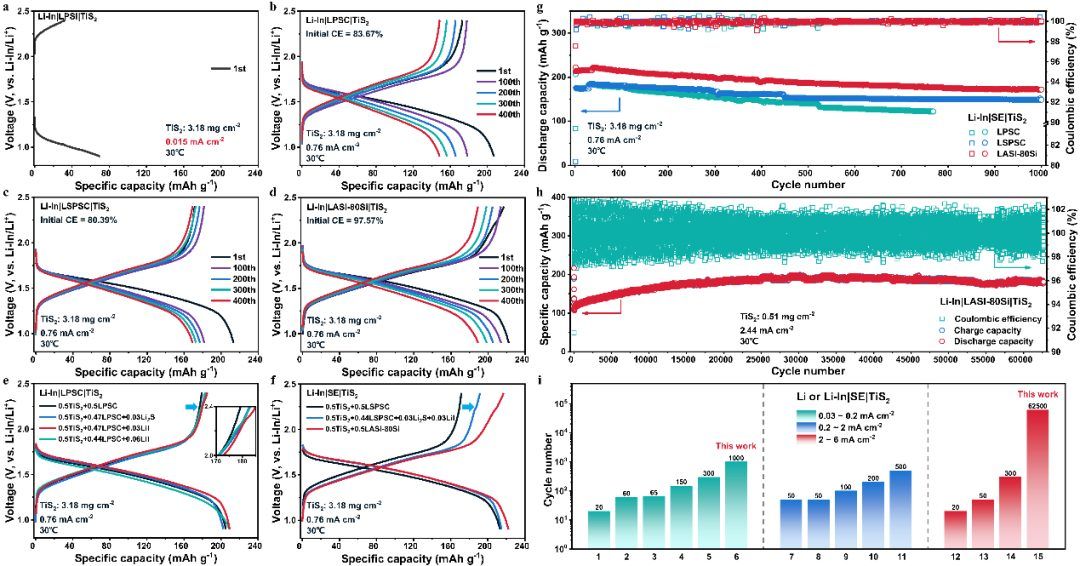

图4.充放电曲线和长循环性能
为了评价上述硫化物固态电解质的电化学性能，使用金属硫化物正极、Li-In合金负极以及LPSI、LPSC、LSPSC或LASI-80Si电解质组装全固态电池。本文选择了插层式正极TiS2组合LASI-80Si电解质组装全固态电池进行概念性验证。如图4（a）所示，TiS2|LPSI|Li-In全固态电池只能在极小的电流密度/倍率(0.02C)下勉强工作，发挥的比容量较低，这是因为LPSI的离子电导率极低，仅有3.33×10-6S cm-1，导致缓慢的离子传输和反应动力学以及极大的过电势。
而使用其它三种具有高离子电导率(≥ 10-3S cm-1)的硫化物电解质的全固态电池在0.1C倍率下表现出超过220 mAh g-1的大比容量（图4（b）-（d）），接近TiS2正极的理论比容量(239 mAh g-1)。图4（g）所示为LPSC、LSPSC和LASI-80Si组成的全固态电池在1C条件下的长循环性能。
虽然LPSC和LSPSC全固态电池具有相相近的初始充电比容量为>170 mAh g-1，但使用离子电导率高达10.2 mS cm-1的LSPSC电解质的全固态电池经过1000次循环后的容量保持率为84.88%，远高于LPSC(768次循环后容量保持率为69.67%)。相比之下，LASI-80Si全固态电池在1C倍率下显示出更高的初始充电比容量，为216.9 mAh g-1，1000次循环后的容量保持率为80.26%。
1000次循环之后，LASI-80Si全固态电池仍然表现出172 mAh g-1的放电比容量，比LSPSC全固态电池(148.8 mAh g-1)大得多。如图4（h）所示，即使在20C的极高倍率条件下，LASI-80Si全固态电池依然表现出优异的长循环稳定性(62500次循环)和较高的放电比容量。
虽然全固态电池在低倍率/电流密度下(1C和10C倍率下分别循环5次)进行了初始的活化过程，但随着循环次数的增加，其比容量仍然从112.7 mAh g-1逐渐增加到198.5 mAh g-1。随后，比容量保持在~180 mAh g-1左右，略有波动和衰减。由于充放电曲线保持正常且库仑效率稳定波动，因此可以排除Li-In枝晶生长引起短路的可能性，证实了这一突出的循环稳定性，显示了LASI-80Si全固态电池在长寿命可充电电池体系中的应用潜力。
图5.倍率性能和高质量负载电极性能
倍率性能是衡量电池能否实现高功率密度潜力的一个重要指标。虽然硫化物固态电解质可以提供超离子导电性，但由于正极活性材料的结构稳定性、电解质与电极的界面相容性以及导电网络的有效性等原因，导致Li+和e–输运缓慢，阻碍了高功率全固态电池的发展。图5（a）显示了使用LPSC、LSPSC和LASI-80Si电解质的全固态电池的倍率性能，倍率/电流密度从1C (0.24 A g-1)逐渐增加到2C、3C、4C、5C、10C，最终回到1C。如LPSC全固态电池在1C、5C和10C时的放电比容量分别为175.4、94.2和38 mAh g-1。LSPSC全固态电池在1C、5C和10C时的放电容量分别为175.3、120.8和93 mAh g-1。由于LSPSC电解质（10.1 mS cm-1）的离子电导率比LPSC电解质（3.8 mS cm-1）要高的多，LSPSC全固态电池的倍率性能要优于LPSC全固态电池，这进一步证实了固态电解质的高离子导电率有助于实现高功率的全固态电池。
令人惊讶的是，使用离子电导率与LSPSC电解质相当的LASI-80Si电解质（10.4 mS cm-1）组装的全固态电池，在同等的倍率下显示出更高的放电容量，分别为211.9，166.8，138.4 mAh g-1。由于TiS2和LiI对Li2S/S转换的催化作用，Li2S和LiI功能相贡献的额外容量即使在高倍率/电流密度下也能保持。此外，如图5（b）-（d）所示，LASI-80Si全固态电池在不同的充放电协议下表现出的上限倍率甚至达到了200C。
正极活性物质的面负载量/面容量，作为一个重要指标，直接决定了电池的能量密度。然而，厚电极也导致Li+/e–输运缓慢，电极动力学缓慢。
一方面，保持TiS2的质量比(50 wt%)不变的情况下，将复合正极的总质量增加到50 mg，从而提高TiS2的面负载量。如图5（f）所示，LASI-80Si全固态电池在面负载量为31.83 mg cm-2的情况下，实现了225.9 mAh g-1的高放电比容量，对应于7.19 mAh cm-1的高面容量。经过几个循环后，比容量稳定在~220 mAh g-1(图5（g）)，没有进一步的衰减。
另一方面，在保持复合电极总质量(50 mg)不变的情况下，将TiS2的质量比从50 wt%提高到70 wt%，将TiS2的面负载量继续提高到44.56 mg cm-2。尽管放电比容量降低到207.6 mAh g-1(图5（h）)，但面容量达到了更高的9.26 mAh cm-2。值得注意的是，TiS2质量比的增加在一定程度上阻碍了Li+的迁移，这从温和倍率下的有限放电容量中可以看出。
尽管在0.05C的初始10个循环中发生了明显的容量衰减，但在更高倍率0.1C下，比容量稳定在~150 mAh g-1(图5（i）)。显然，高的面负载量(44.56 mg cm-2)和面容量(9.26 mAh cm-2)进一步证明了LASI-80Si电解质在实现高容量全固态电池方面的巨大潜力。
结论
综上所述，本文系统地研究了新型硫银锗矿结构的硫代砷酸盐锂离子导体Li6+xMxAs1-xS5I (M=Si, Sn)，从中得到了一种多功能的硫化物固态电解质LASI-80Si。通过调整Si4+取代As5+的比例，LASI-80Si冷压电解质片可实现最优的室温离子电导率10.4 mS cm-1，且活化能低至0.20 eV。
基于机器学习势函数模型的分子动力学模拟结果表明，额外引入的Li+离子占据了LASI-80Si的高能量间隙位点，从而激活了笼内协同输运模式和新的具有低迁移能垒的笼间跳跃路径。此外，LASI-80Si表现出比磷基硫银锗矿型电解质（如LPSI和LPSC）更高的空气稳定性，具体体现为较少的H2S气体生成量和更加稳定的晶体结构。这是由于LiI和Li2S功能相具有较强的吸湿性，以及软酸As5+与软碱S2-的紧密结合，抑制了LASI-80Si电解质与水分子之间的剧烈反应。
尽管LASI-80Si的氧化稳定性不足，但其与金属硫化物正极（即TiS2）匹配的全固态电池表现出优异的长循环稳定性（62500圈），打破了迄今为止全固态电池的记录水平（30000圈）。
此外，LASI-80Si的超高离子电导率、界面钝化效应和电化学Li+补充功能共同助力TiS2基全固态电池实现了一系列破纪录的性能，包括高的初始库仑效率(99.06%，1C)、超长的循环寿命（1C循环1000圈，20C循环62500圈）、超高倍率的充/放电能力（200C）、高负载（44.56 mg cm-2）和高面容量（9.26 mAh cm-2）。因此，具有超高离子电导率、低活化能、高空气稳定性和优异电化学性能的多功能LASI-80Si电解质，将成为全固态电池走向实际应用的关键突破之一。
