动手学Moveit2|使用配置助手创建自己机械臂的功能包

大家好，我是小鱼，moveit2出来有一阵子了，之前一直在忙导航，没有时间测试moveit2,今天我们拿一个机械臂来配置下moveit2的功能包，并简单跑跑运动规划试试，顺便写一下小教程给大家。

小鱼所用的平台：

• 系统：Ubuntu22.04 ROS2 HUMBLE
• Moveit2版本：2.5.3-1jammy.20220909.052507
• 机械臂：https://github.com/fishros/elite_robot_ros2

1.安装Moveit2和配置助手

直接二进制安装即可，如果想源码安装，可以参考小鱼之前的教程

sudo apt install  ros-humble-moveit ros-humble-moveit-setup-assistant -y

下载机械臂功能包

git clone https://github.com/fishros/elite_robot_ros2

2.运行配置助手

运行配置助手前，记得先编译并source功能包，source过功能包，urdf里对机械臂描述中使用的package://elite_description才能被找到。

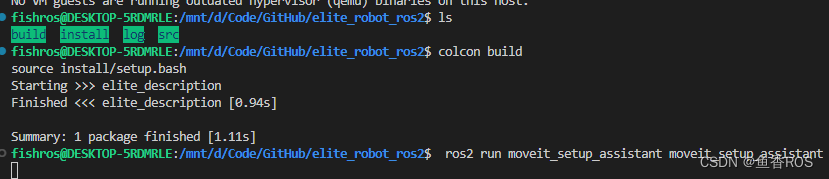

colcon build
source install/setup.bash

之后再运行配置助手

 ros2 run moveit_setup_assistant moveit_setup_assistant

3.配置过程

3.1 加载机械臂

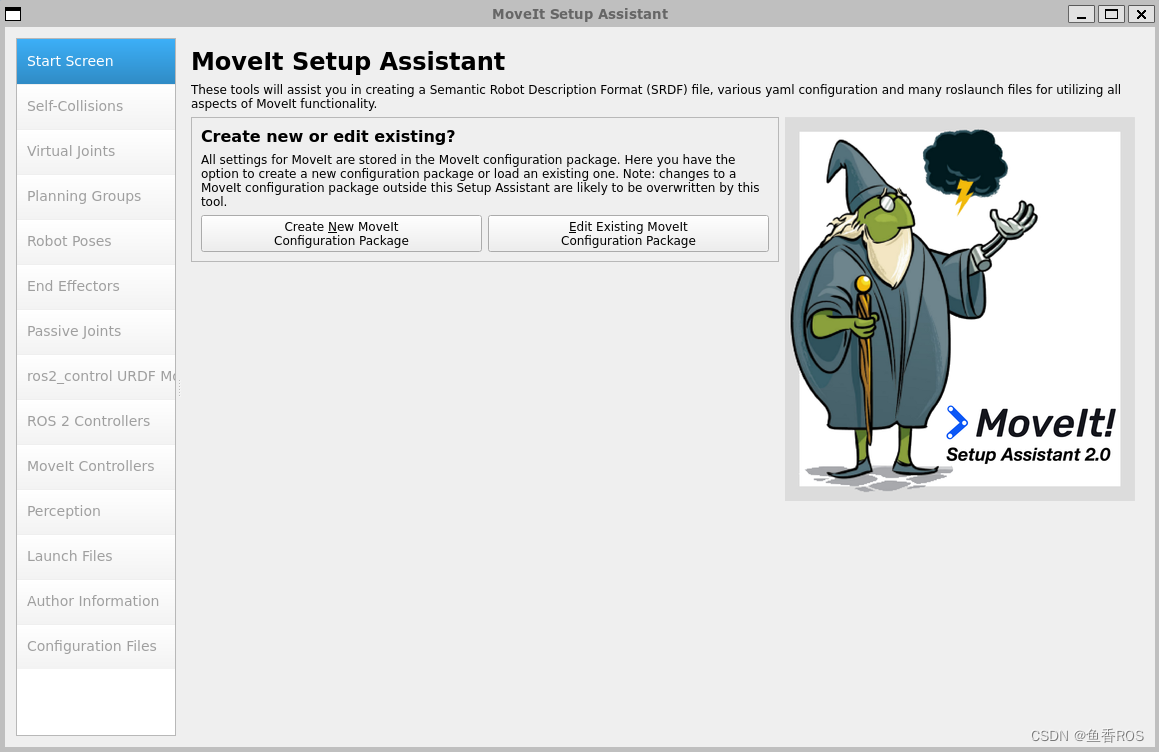

配置助手上有两个按钮，一个是创建新的配置包，另外一个是编辑一个已经配置好的包，这里我们选择创建新的。

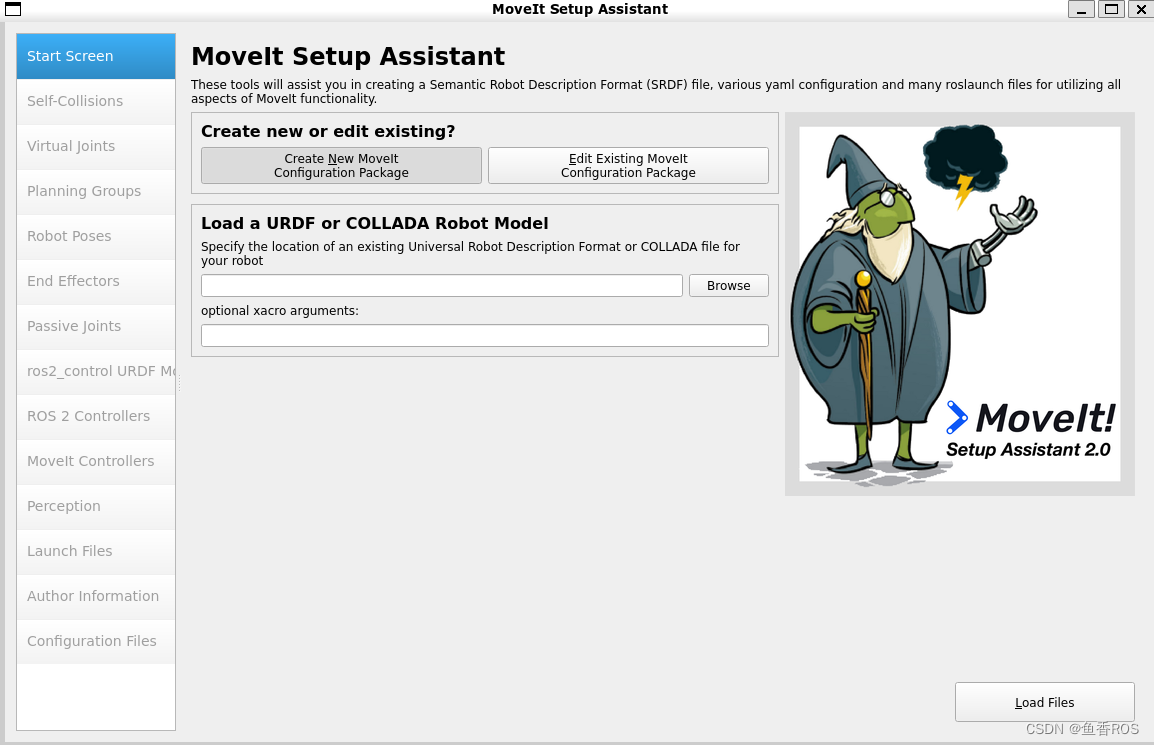

这里需要提供URDF文件，如果你的机械臂是xacro格式，可以安装xacro之后将其转为urdf使用。

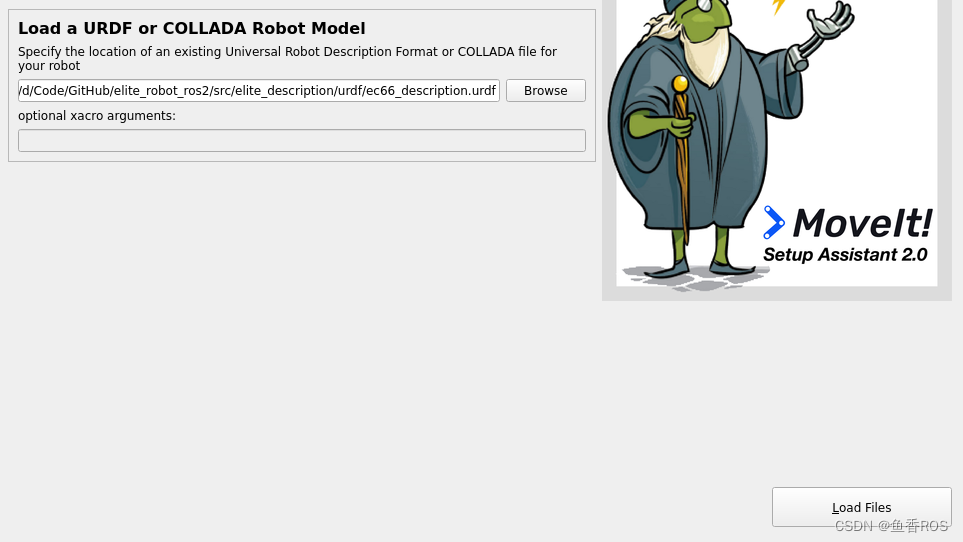

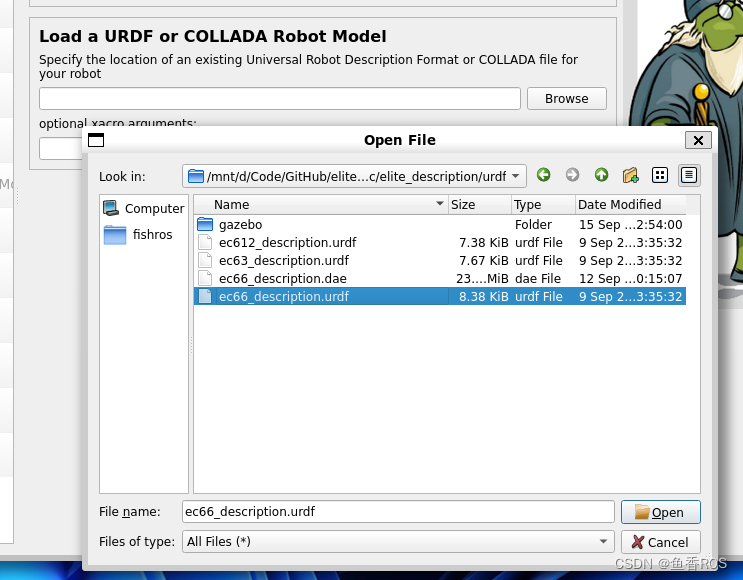

接着我们点击Browse,选择ec66_description.urdf文件。

点击Open

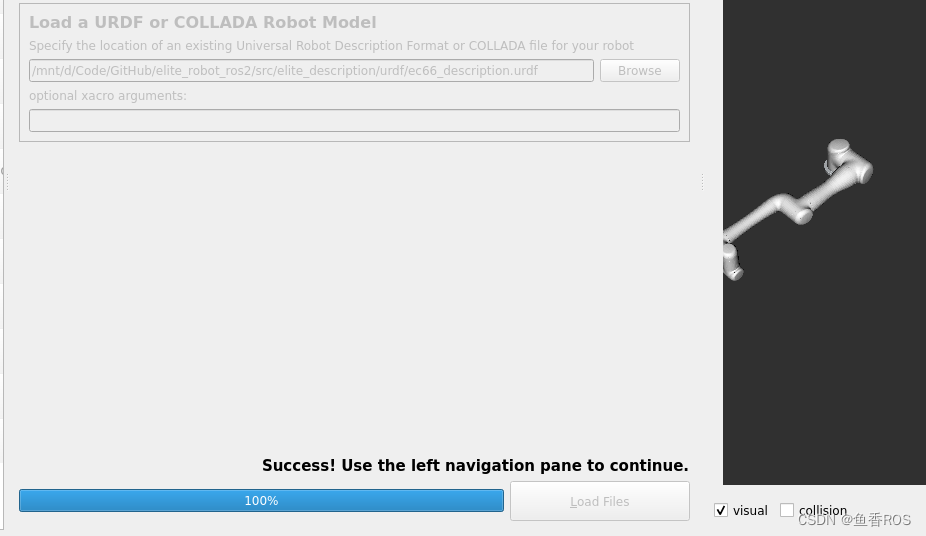

接着点击LoadFile，加载文件，不出错你将看到下面的界面，如果崩溃了一般是urdf有问题，先确定urdf能正常显示。

3.2 设置自我碰撞

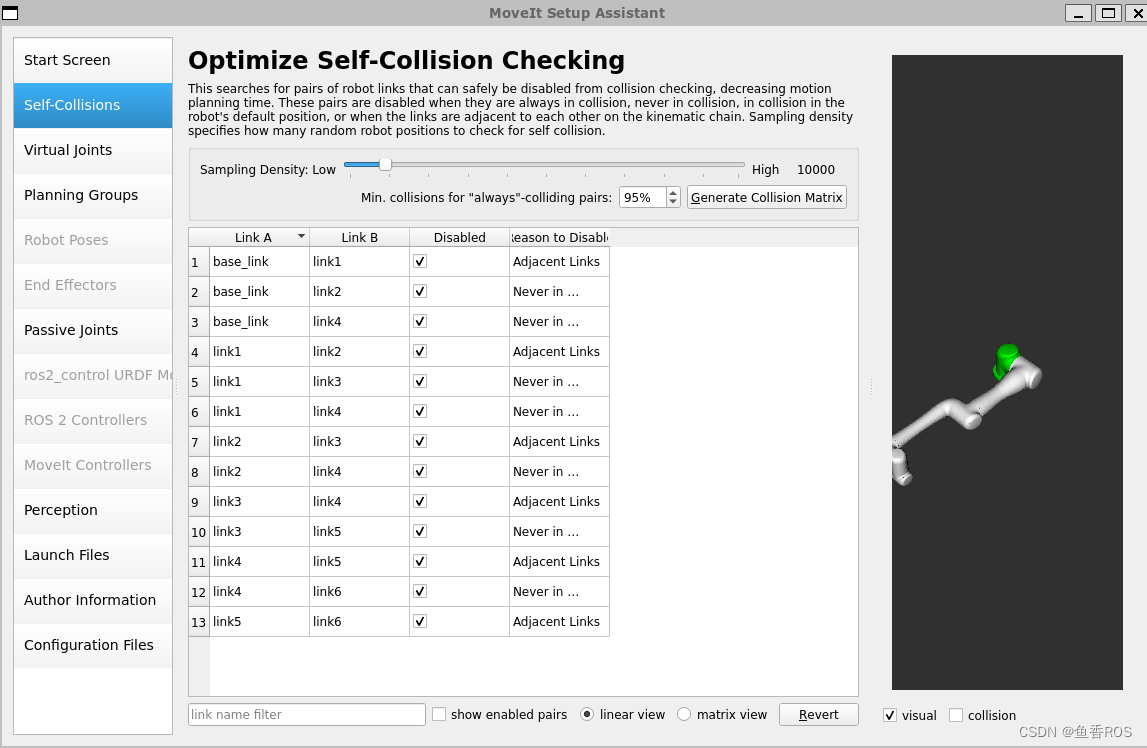

从左边选择Self Collisions,接着点击右边的Generate Collision Matrix，这一步是用于生成关节之间的自我碰撞姿态，可以再规划时快速检测自我碰撞。

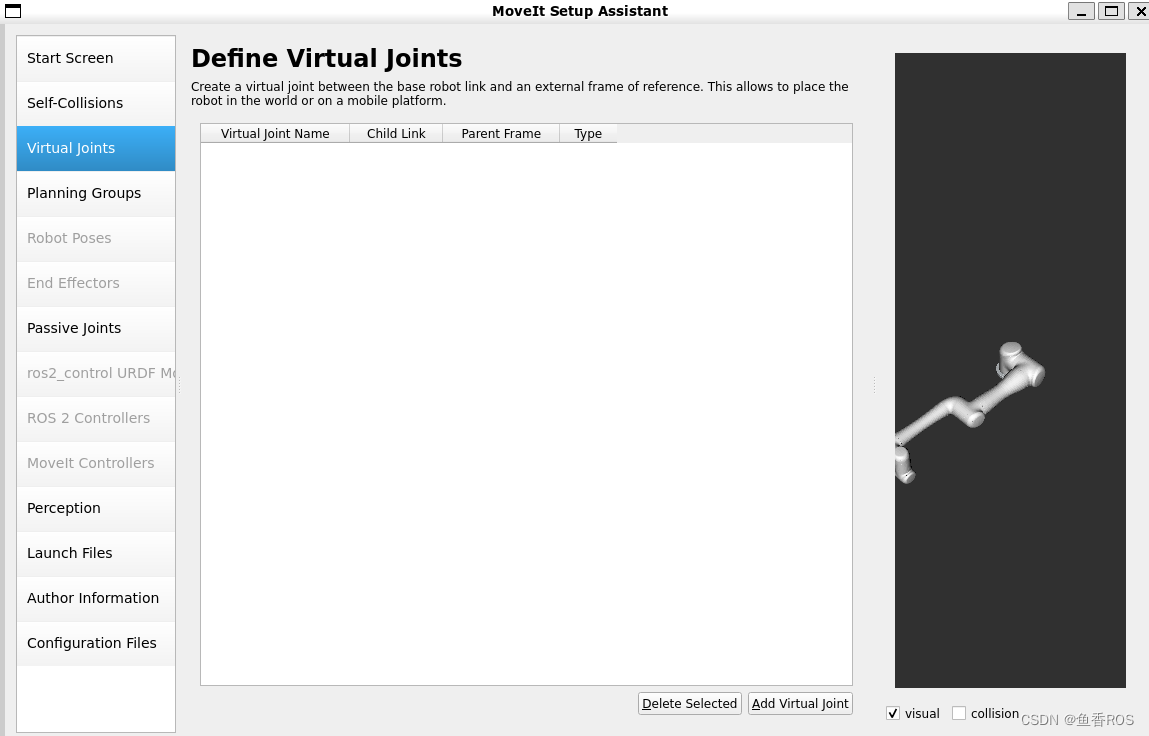

3.3 虚拟关节

这里可以直接跳过，如果你想把机械臂接在某个link（比如世界坐标系或者某个小车link上）上可以加一个。

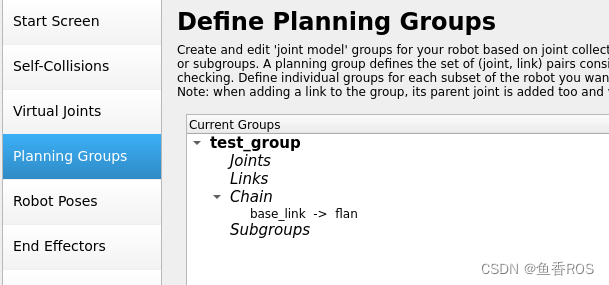

3.4 规划组（重点）

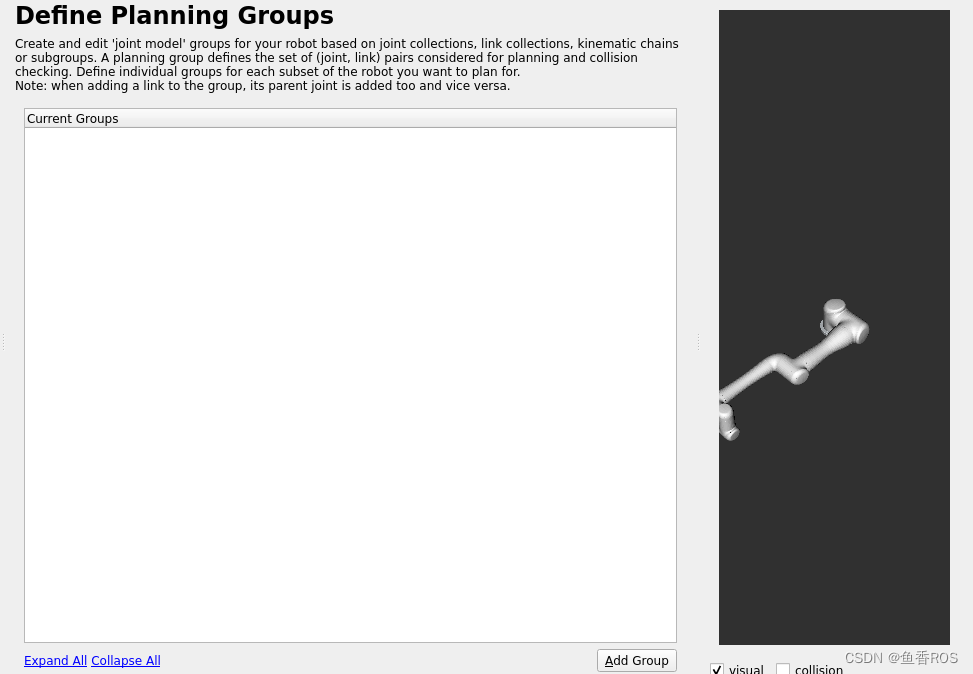

点击右边的Planing Groups，规划组的概念是Moveit中非常重要的概念，后续的控制都是基于规划组进行的，这里只是一个六轴的机械臂，只添加一个规划组就可以，这个规划组一般包含一个规划链即可，规划链指的是机械臂的base_link和end_link。
点击右下角Add Group

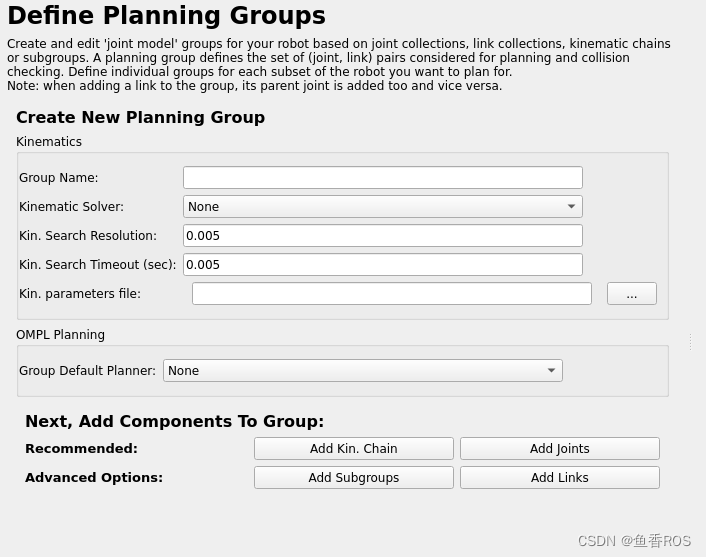

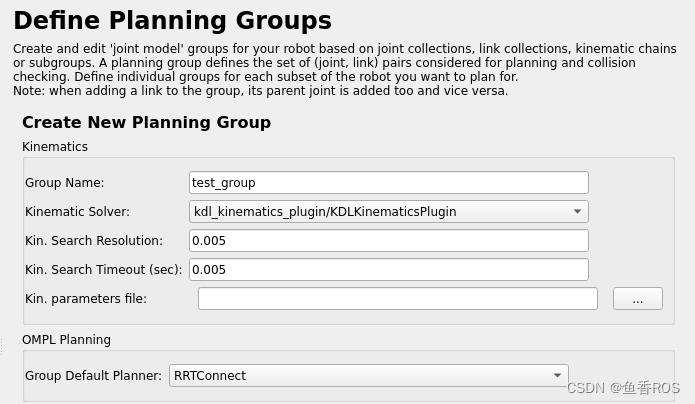

定义规划组界面

输入规划组的名称，运动学求解器可以选择KDL，规划器选择RRTConnect

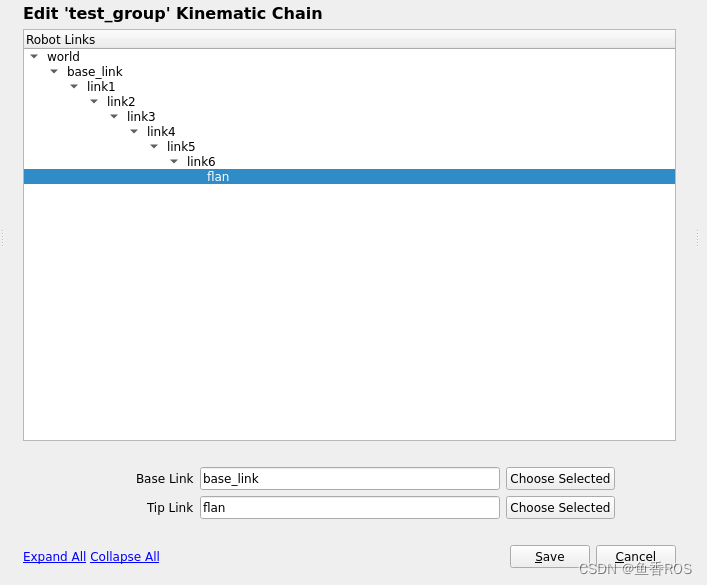

接着点击Add Kin.Chain添加规划,接着展开规划链，在下输入base_link和tip_link对应的link名称。

接着点击保存。

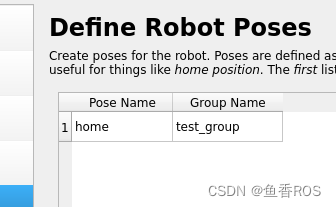

3.5 机器人位姿

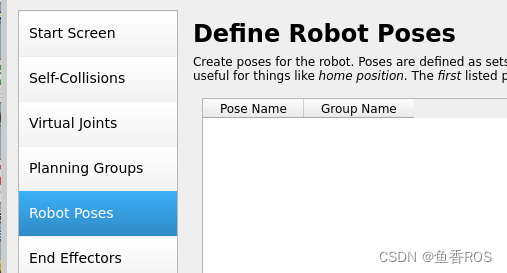

点击右边Robot Poses切换

点击Add Pose

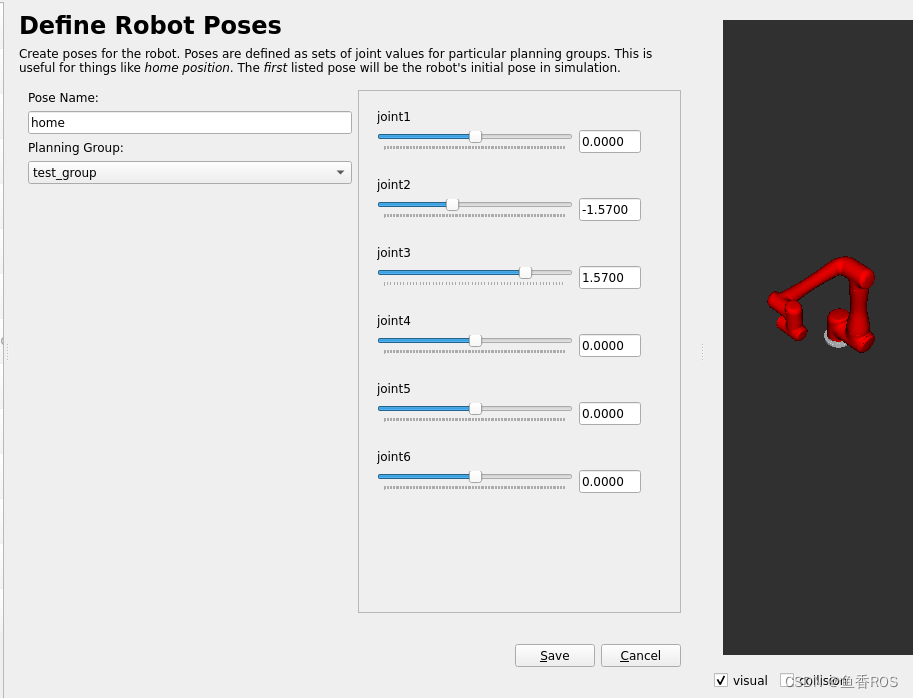

输入名称，这里我们定义一个home，并把关节的坐标做一下修改。

点击保存

3.6 配置ros_control URDF Modiificatoins

接着在右边选择ros_control URDF 修改，末端执行器和被动关节可以跳过。
接着我们来说说ros2_control的配置，Moveit2里机械臂要动起来是全部通过ros2_control来进行的。
机械臂是一个硬件，其每一个关节可以通过位置、速度和力来控制，同时关节的反馈也是这三者，基于这些接口我们可以定义相应的控制器，在moveit2中我们主要用到了两个控制器。

• 第一个是关节状态反馈控制器，很明显这是一个输出的控制器，没错，这个控制器会根据机
  械臂的状态发布/joint_states话题。
• 第二个是关节轨迹控制器，用于控制关节的位置。

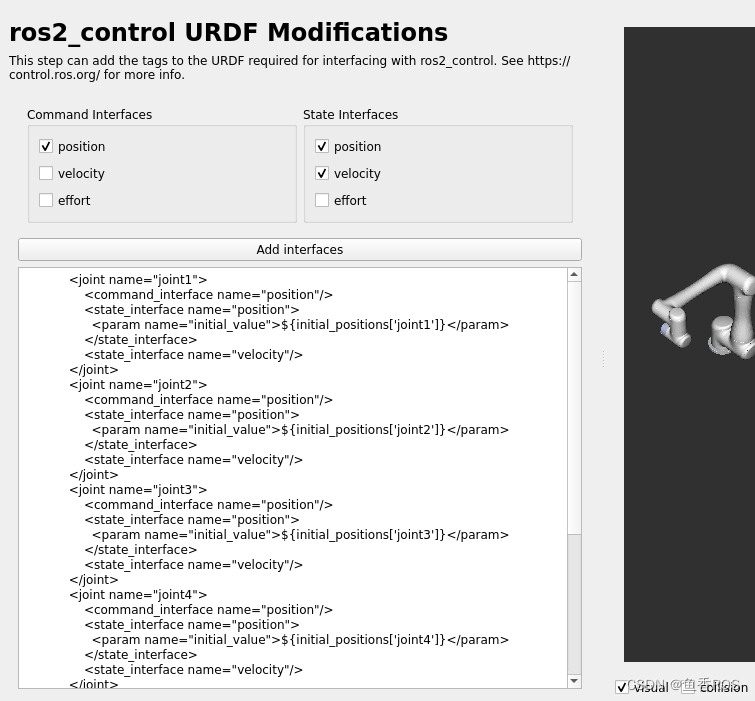

我们继续配置，在这个界面我们只需要点一个Add interface即可，左边选位置控制器，右边的反馈位置和速度就够了。

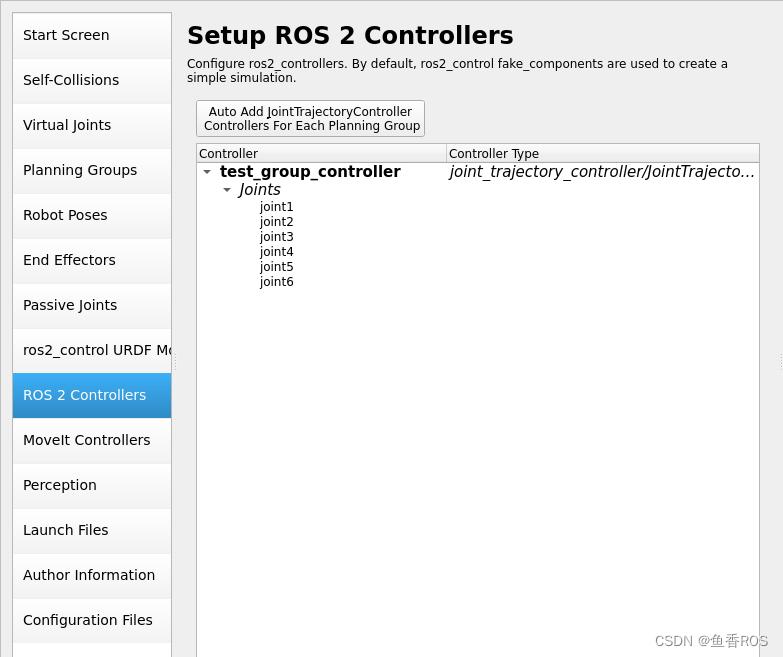

3.7 ROS 2 COntrollers

点击Auto Add关节轨迹控制器即可，这里就是小鱼上面的关节轨迹控制器，用于接受moveit2规划的结果并执行的。

3.8 Moveit 控制器

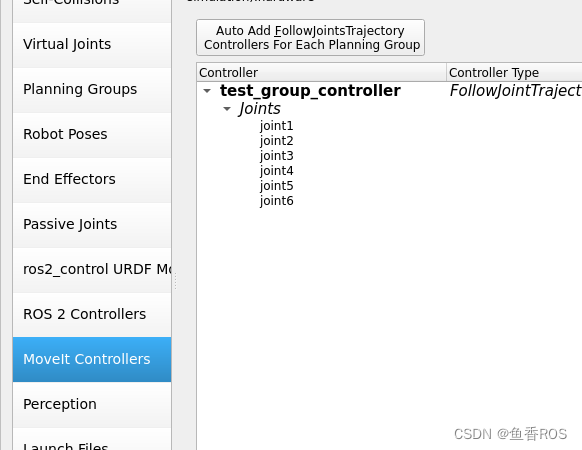

上面的Ros2 Controller是用于控制机械臂的控制器的服务器端，这里Moveit控制器相当于是客户端，点击Auto Add 即可。

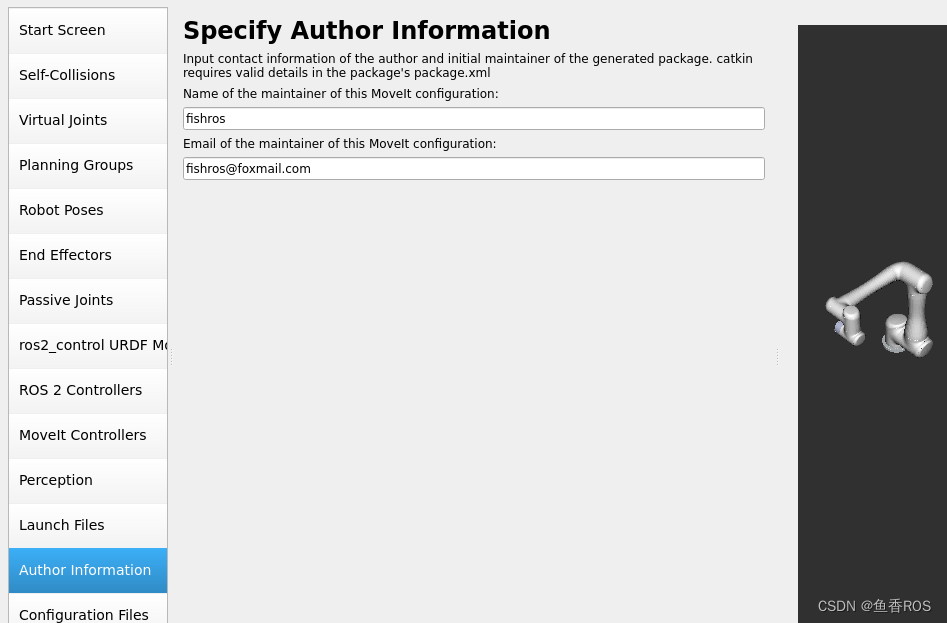

3.9 配置作者信息

后面两个Perception和Launch File采用默认的即可，这里要给个好评（生成的launch文件可以根据需求增删了，不像moveit1里一大堆），直接选择作者信息，填写一下。

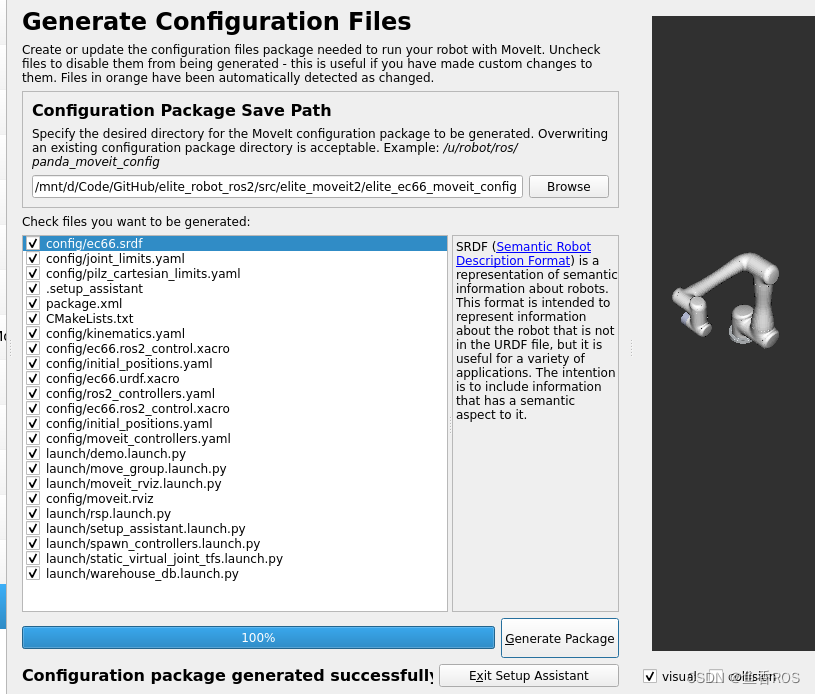

3.10 生成功能包

接着我们选择生成配置文件页面，点击Brows选择一个空的文件夹，等下生成的文件都会放在这个文件夹里。
之后点击Generate Package（中间会跳一个窗口，直接确认即可）

4.总结

今天没时间了，先生成功能包，下一步还需要装一些依赖才能运行，明天再补充下面的内容。
