【论文解读--MPC+WBC控制】（Cheetah mini）Whole-Body Impulse Control and Model Predictive Control

已于 2023-06-08 14:46:00 修改
阅读量7.4k 收藏 84
点赞数 13
分类专栏： # 四足机器人MIT Cheetah mini 文章标签： 自动驾驶 人工智能 机器学习
于 2021-12-15 21:03:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_35635374/article/details/121957854
版权

系列文章目录

提示：这里可以添加系列文章的所有文章的目录，目录需要自己手动添加
TODO:写完再整理

文章目录

前言

认知有限，望大家多多包涵，有什么问题也希望能够与大家多交流，共同成长！

本文先对高动态四足机器人全身脉冲控制WBC与模型预测控制MPC做个简单的介绍，具体内容后续再更，其他模块可以参考去我其他文章

提示：以下是本篇文章正文内容

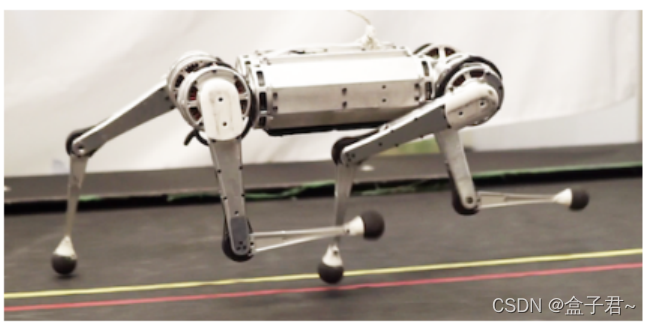

在这里插入图片描述

一、简介

本文提出了一种将全身力控制（WBC）和模型预测控制（MPC）相结合的控制器

模型预测控制MPC找到了一个最佳的反作用力分布一个简单的模型【MPC可以看成一个优化器，输出的是预测控制量】

全身力控WBC根据MPC计算的反作
